CFETは本当に量産できるのか――2030年代のXYZ Scalingと装置産業を一体で読む

CFETは本当に量産できるのか――2030年代のXYZ Scalingと装置産業を一体で読む

――2030年代、半導体は「微細化」から「XYZスケーリング」へ

半導体の微細化について調べていると、ときどき不思議な文章に出会う。

「次世代ではトランジスタを3Dに積層する」

FinFETからGAAへ進み、トランジスタのゲート構造が立体的になっていくところまでは何となく分かる。

しかし、さらにその先では、

nMOSとpMOSそのものを上下に重ねる

という。

本当にそんなことが可能なのだろうか。

仮に可能だとして、量産はいつなのか。

上下に積んだトランジスタへ、どうやって電源や信号を送るのか。

熱は逃げるのか。

歩留まりは成立するのか。

そして半導体の次世代技術を調べると、CFET以外にも、

Backside Power Delivery

High-NA EUV

Ru/Mo配線

3D SRAM

HBM

Optical I/O

ガラスコア基板

という技術が次々に出てくる。

一見するとそれぞれ別々の技術に見える。

ところが実際には、これらはかなり強くつながっている。

CFETでロジックを高密度化すると電源と配線が問題になり、Backside Powerが必要になる。配線をさらに細くするとCuでは抵抗が問題になり、RuやMoが必要になる。横方向の微細パターンにはHigh-NA EUVが必要になる。ロジックだけ高密度になればSRAMが面積を食うため、今度はメモリを上へ積みたくなる。さらにHBMとの帯域、GPU間通信、巨大パッケージの反りや配線密度が問題となり、Optical I/Oやガラス基板へつながっていく。

つまり2030年代に起こりそうなのは「CFETへの世代交代」だけではない。

半導体の性能向上そのものが、

XY方向の微細化から、XYZ方向＋パッケージ＋光まで含めたシステムスケーリングへ移行する

可能性が高い。

本稿では2026年8月時点で公開されているIntel、TSMC、Samsung、imec、ASMLなどの研究成果や量産ロードマップを出発点に、

CFETとは何なのか

本当に作れるのか

いつ量産される可能性があるのか

他の次世代技術とどう結び付くのか

どの製造装置メーカーのTAM/SAMが増えるのか

2030～2040年に装置content/waferがいつ跳ねるのか

2035年の売上・営業利益ポテンシャルと現在時価総額を比べるとどうなるのか

まで考えていく。

なお、企業が正式に公表しているロードマップと、本稿で構築する将来モデルは別物である。

2030年以降のTAM、装置content、売上・利益は会社ガイダンスではなく、公開技術ロードマップを基に工程数・装置種類・普及率を数値化したシナリオ分析である。

1．そもそもCFETとは何なのか

CFETは、

Complementary Field-Effect Transistor

の略である。

現在のCMOSでは基本的に、

nMOS

pMOS

という2種類のトランジスタを組み合わせる。

現在のGAA nanosheet世代でも、この二つは基本的に横へ並ぶ。

イメージすると、

現在のGAA CMOS

pFET nFET ████████ ████████ ████████ ████████ ████████ ████████ ────────────────────────── Si

である。

CFETではこれを、

CFET

pFET ██████████ ██████████ ██████████ ────────── nFET ██████████ ██████████ ██████████ ──────────────── Si

のように上下へ積む。

Samsungは2026年6月に42nm gate pitchの3D Stacked FETを、Intelも45nm gate pitchのmonolithic CFET inverterを実シリコンで実証している。imecもbottom deviceへのdirect backside contactを含むmonolithic CFET研究を進めている。つまり2026年時点では、もはや「物理的に作れるのか」という段階ではない。実際に動くデバイスは既に存在する。 (imec)

問題は、

これを数百万、数千万、数十億個並べたCPU/GPUを、高歩留まりかつ経済的に量産できるのか

というところへ移っている。

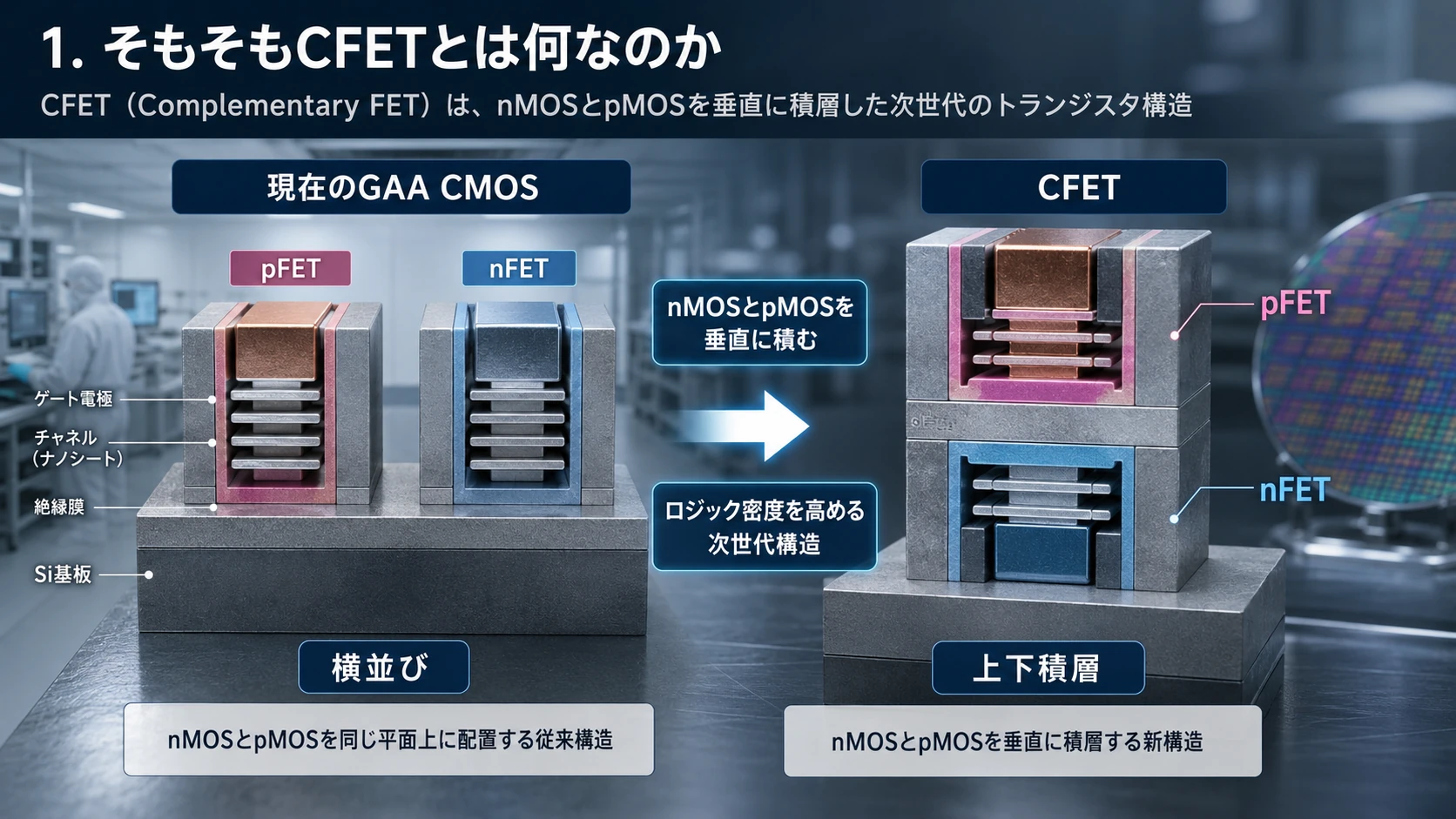

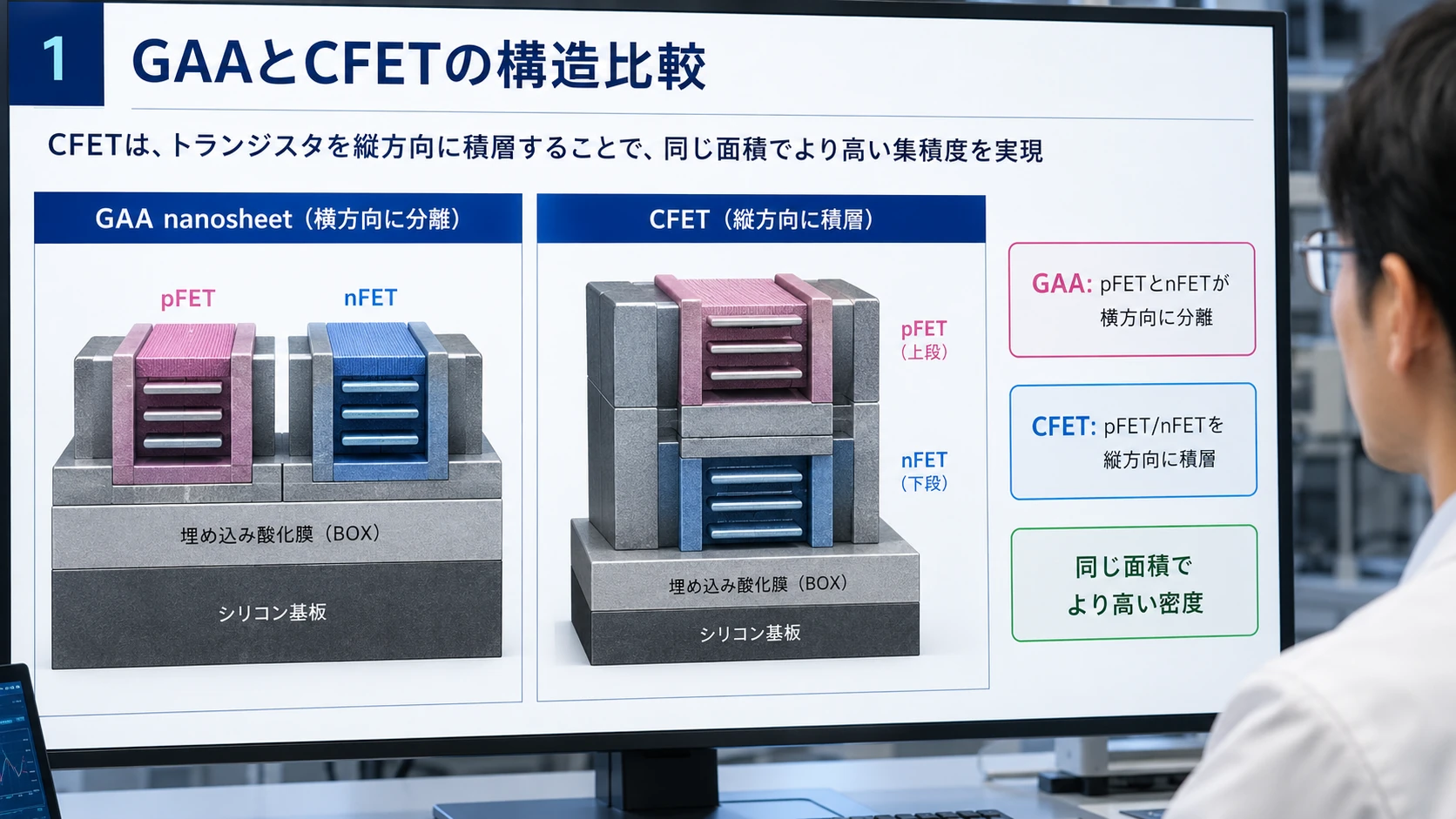

図解｜GAAとCFETの構造

2．なぜわざわざ上下に積むのか

理由は、横方向の縮小だけでは苦しくなってきたからだ。

CMOS standard cellには、

pFET │ │ ← n/p間の空間 │ nFET

が必要になる。

ところがnFETとpFETを上下へ積めれば、

pFET ──── nFET

にできる。

したがってstandard-cell heightを大きく縮められる。

これは「トランジスタそのものを半分にする」とは違う。

今まで横へ使っていた面積をZ方向へ逃がすのである。

imecもCFETの主な意義を、nMOSとpMOSを垂直積層して両者の横方向のseparationをstandard-cell heightから取り除ける点に置いている。imecの現在の研究ロードマップでは、nanosheetをouter-wall forksheetでA10まで延命し、その次のA7からmonolithic CFETを導入する構想が示されている。 (imec)

その意味では、

Planar MOSFET ↓ FinFET ↓ GAA nanosheet ↓ Forksheet ↓ CFET

という流れはかなり自然である。

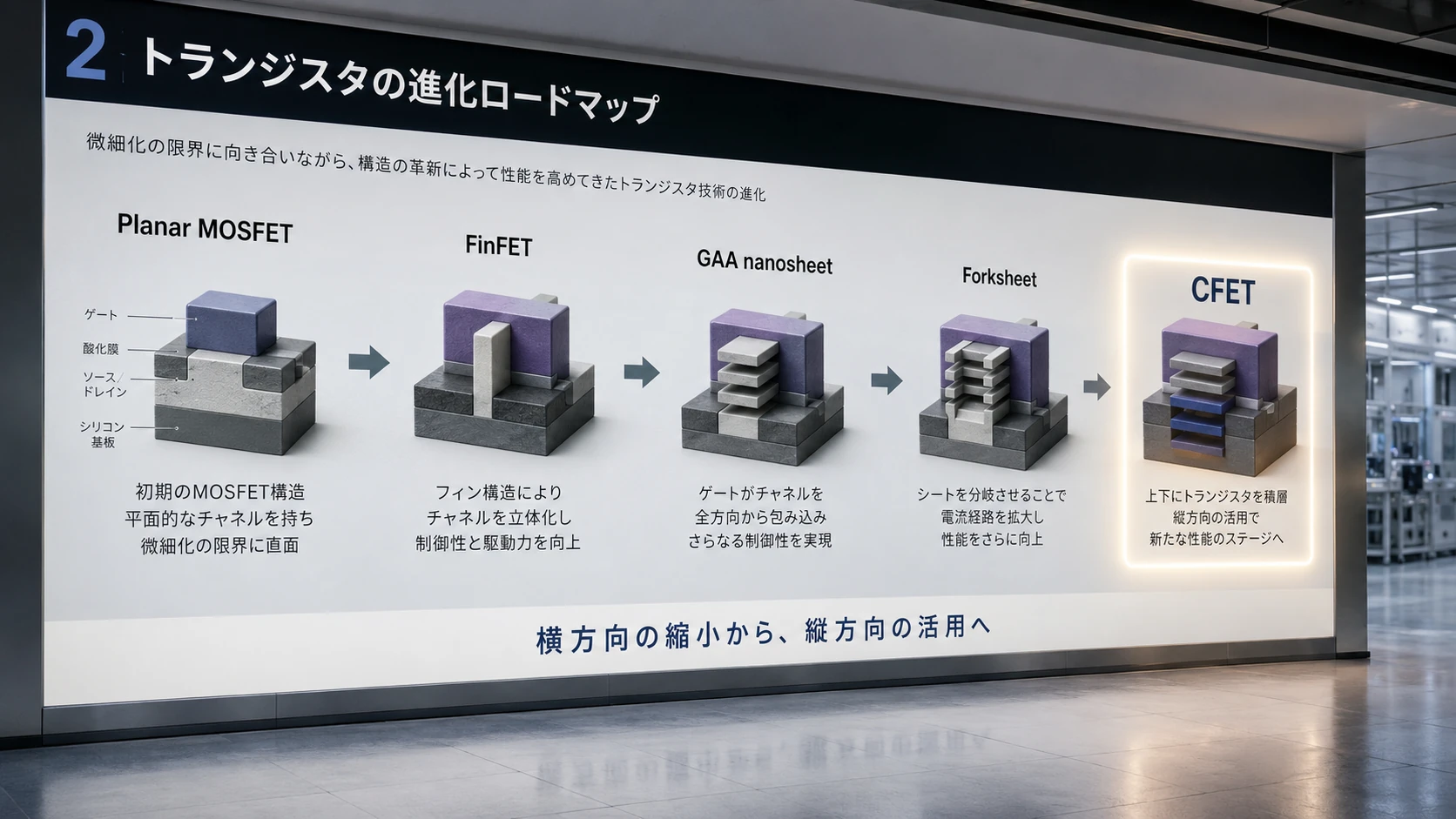

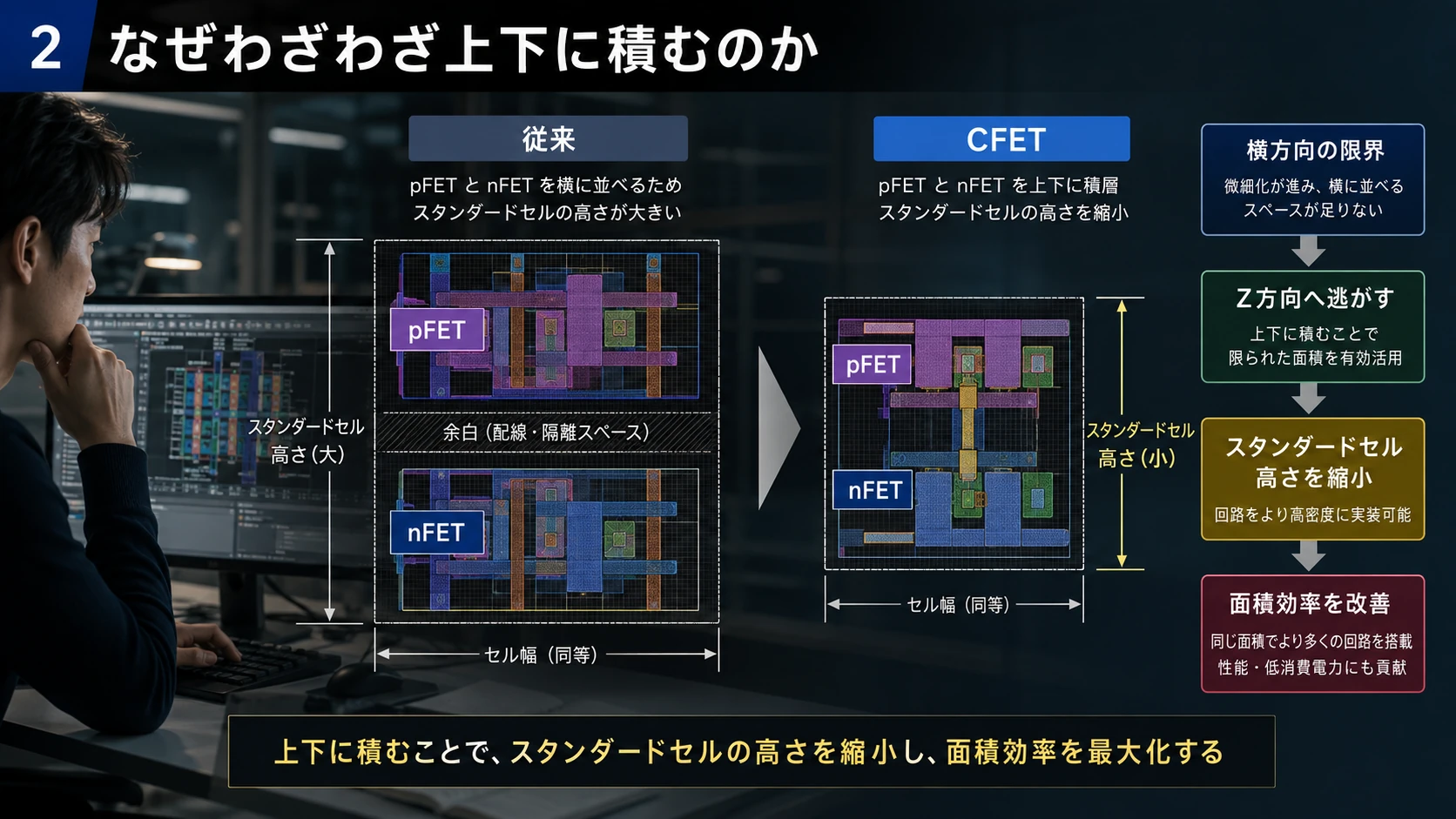

図解｜横方向からZ方向へのScaling

3．CFETはどうやって作るのか

ここが非常に面白い。

単純に完成したトランジスタを二つ重ねれば終わり、というわけではない。

CFETでは上下双方について、

Channel

Gate

Source/Drain

Spacer

Contact

を成立させなければならない。

概念的には、

① Si/SiGeなどのchannel stack形成 ↓ ② Bottom transistor形成 ↓ ③ Middle Dielectric Isolation ↓ ④ Top transistor形成 ↓ ⑤ Nanosheet release ↓ ⑥ Inner Spacer ↓ ⑦ Source/Drain Epitaxy ↓ ⑧ High-k / Metal Gate ↓ ⑨ Top/Bottom Contact ↓ ⑩ Backside connection

となる。

imecが研究しているCFETでは、上下デバイスを分離するMDI＝Middle Dielectric Isolationが重要になる。

さらにimecはextended MDIなどを用い、上下それぞれのchannel stackやsource/drainを形成し、wafer bondingも利用しながらCFETを構成するプロセスを研究している。 (imec)

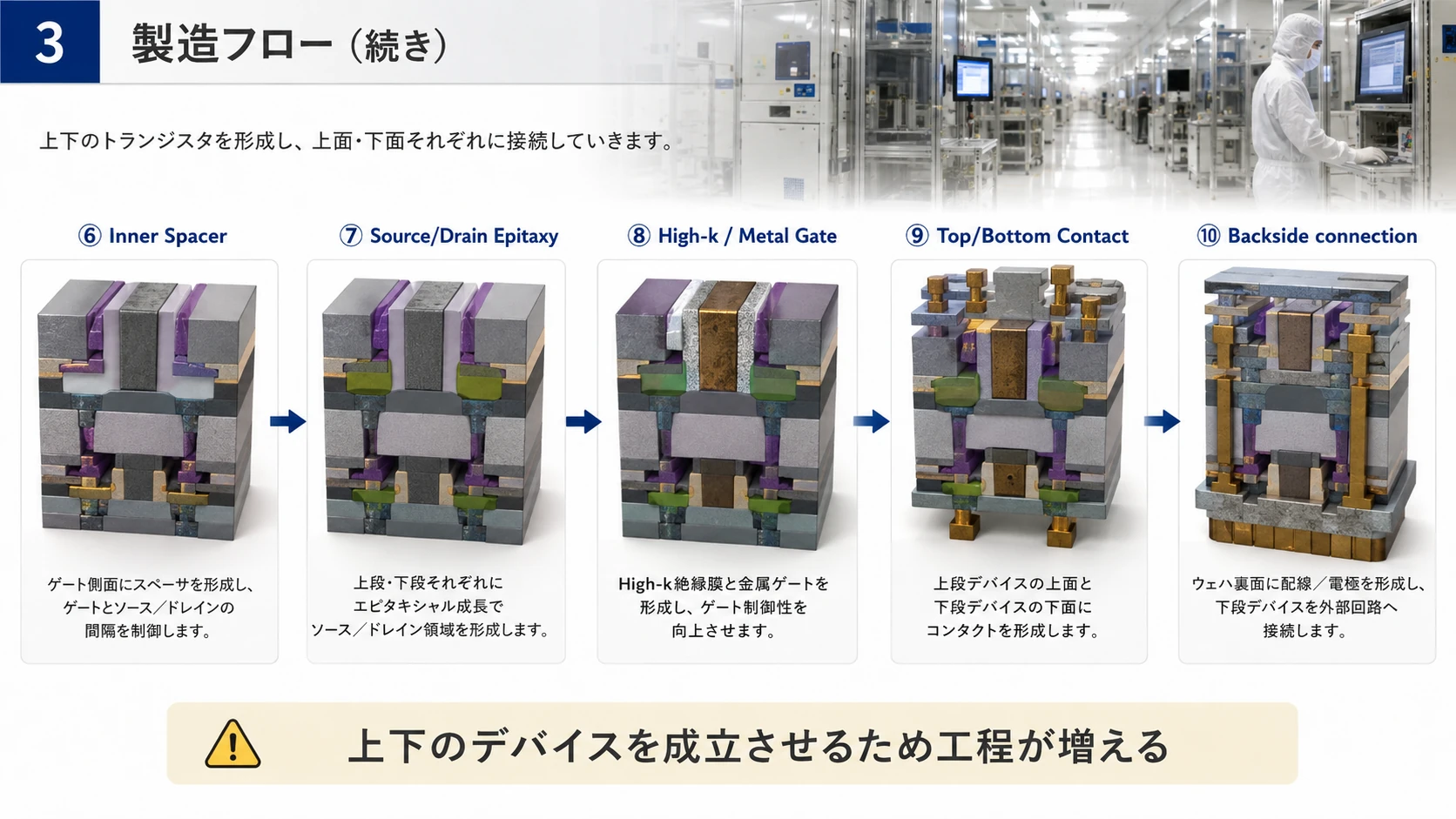

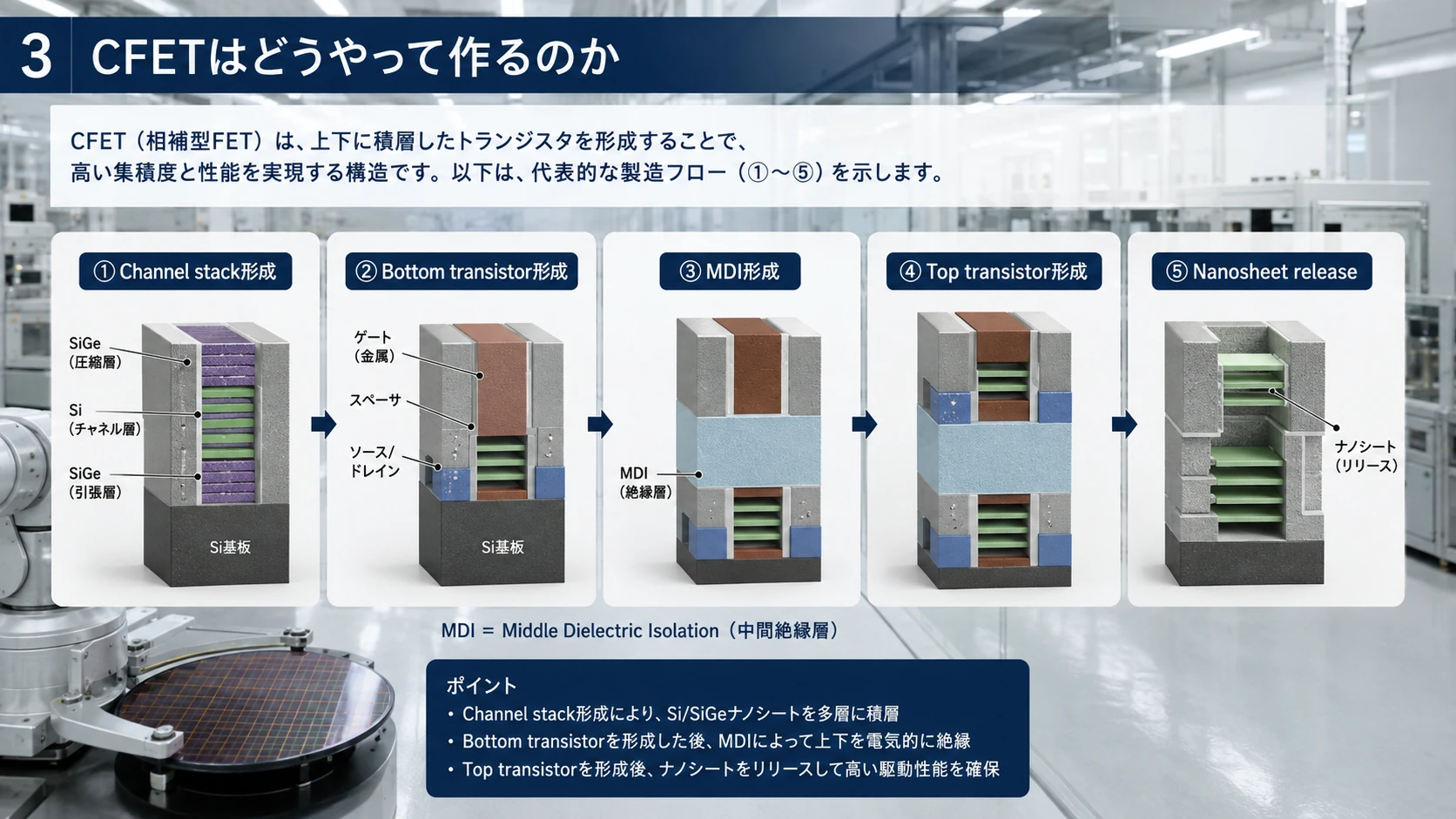

図解｜CFETの積層製造フロー

4．最大の難所①――下側トランジスタへどう接続するのか

CFETを見るとすぐ疑問が出る。

Top FET ████████████████

Bottom FET ████████████████

??????????????????

下側のFETへどうやって電源や信号を持っていくのか。

上から配線しようとするとTop FETが邪魔になる。

そこで非常に重要になるのが、後述するBackside Power Deliveryである。

imecは既にbottom pMOS source/drainへ裏面から直接接続するCFETを実証している。 (imec)

つまりCFETとBackside Powerは別々の技術というより、

CFETを本格的に使うためにBackside Power側の技術成熟が先に必要になる

と考えた方がよい。

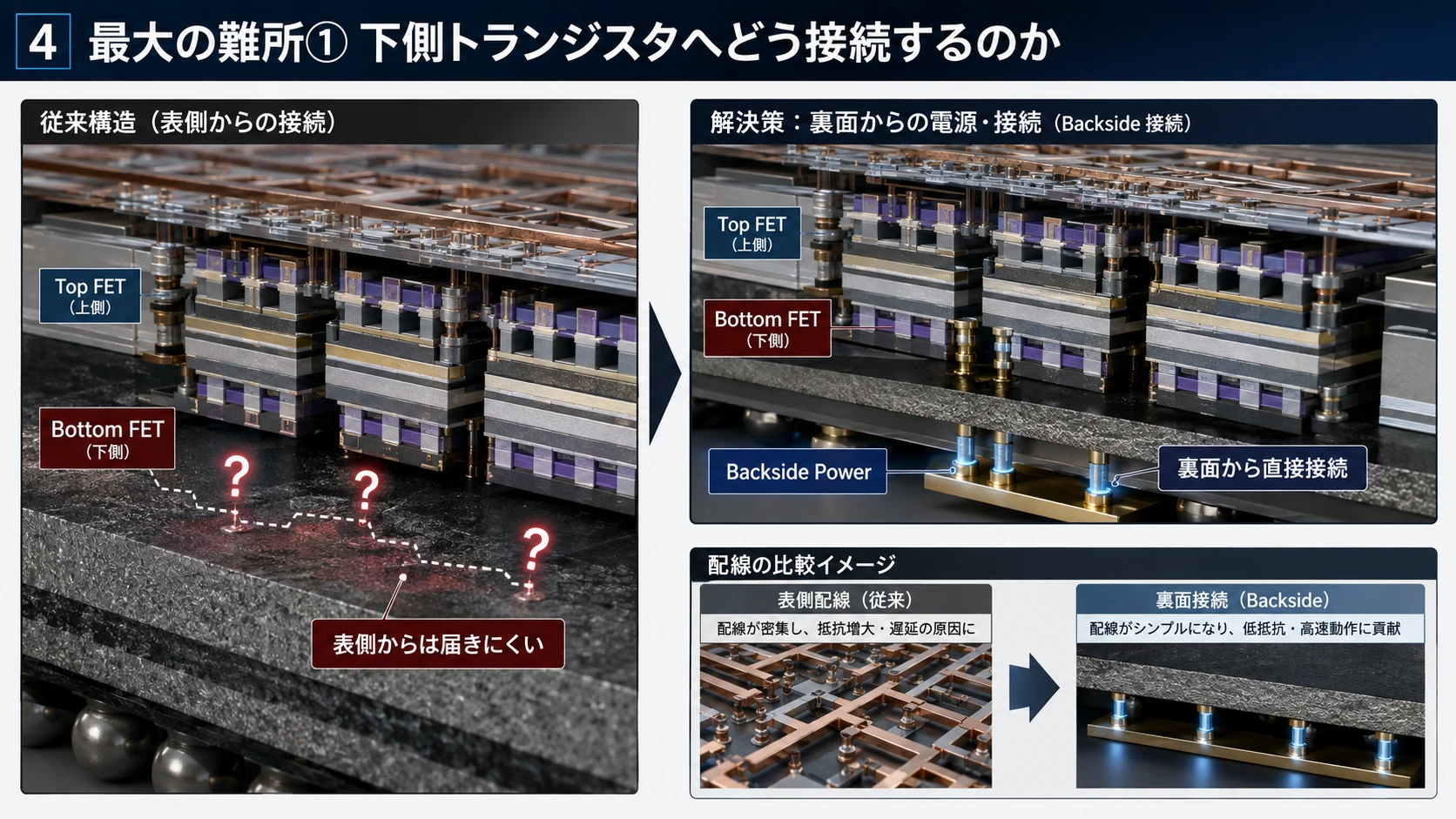

図解｜下側FETへの接続

5．最大の難所②――熱

CFETでは、

Upper FET ← 発熱 ────────── Lower FET ← 発熱 ────────── Si

となる。

トランジスタを2倍近く高密度に配置できたとしても、

単位面積当たりの消費電力を2倍にできるわけではない。

密度を上げれば、

self-heating

thermal coupling

upper/lower FET間の温度差

contact resistance

reliability

が問題になる。

imec自身もCFETの重要課題としてthermal managementを挙げ、高熱伝導材料を使ったbottom dielectric isolationなどの研究を進めている。 (imec)

このため2030年代には、

transistor density

だけでなく、

usable transistor density under a thermal budget

の方が重要になる可能性が高い。

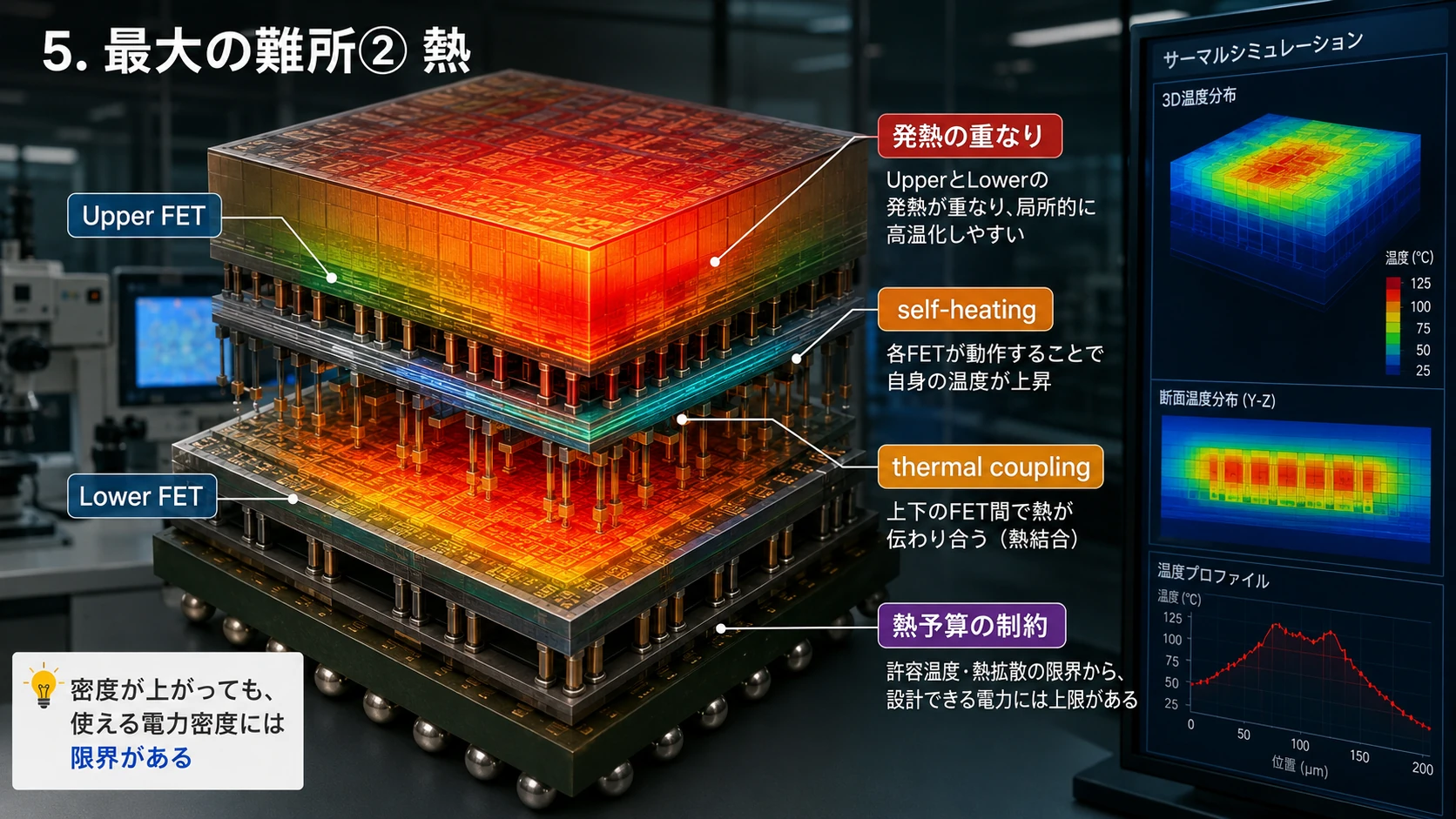

図解｜上下FETの熱結合

6．最大の難所③――歩留まり

単純化すると、

下側デバイスの歩留まりが95%、上側も95%なら、

なので

となる。

実際にはさらに、

MDI

Bonding

Gate

Source/Drain

Contact

Backside Via

Alignment

Interconnect

などの工程が加わる。

CFET最大の障害は、

トランジスタが動くかどうかではなく、何十工程も重ねても十分なyieldを維持できるか

という製造経済性である。

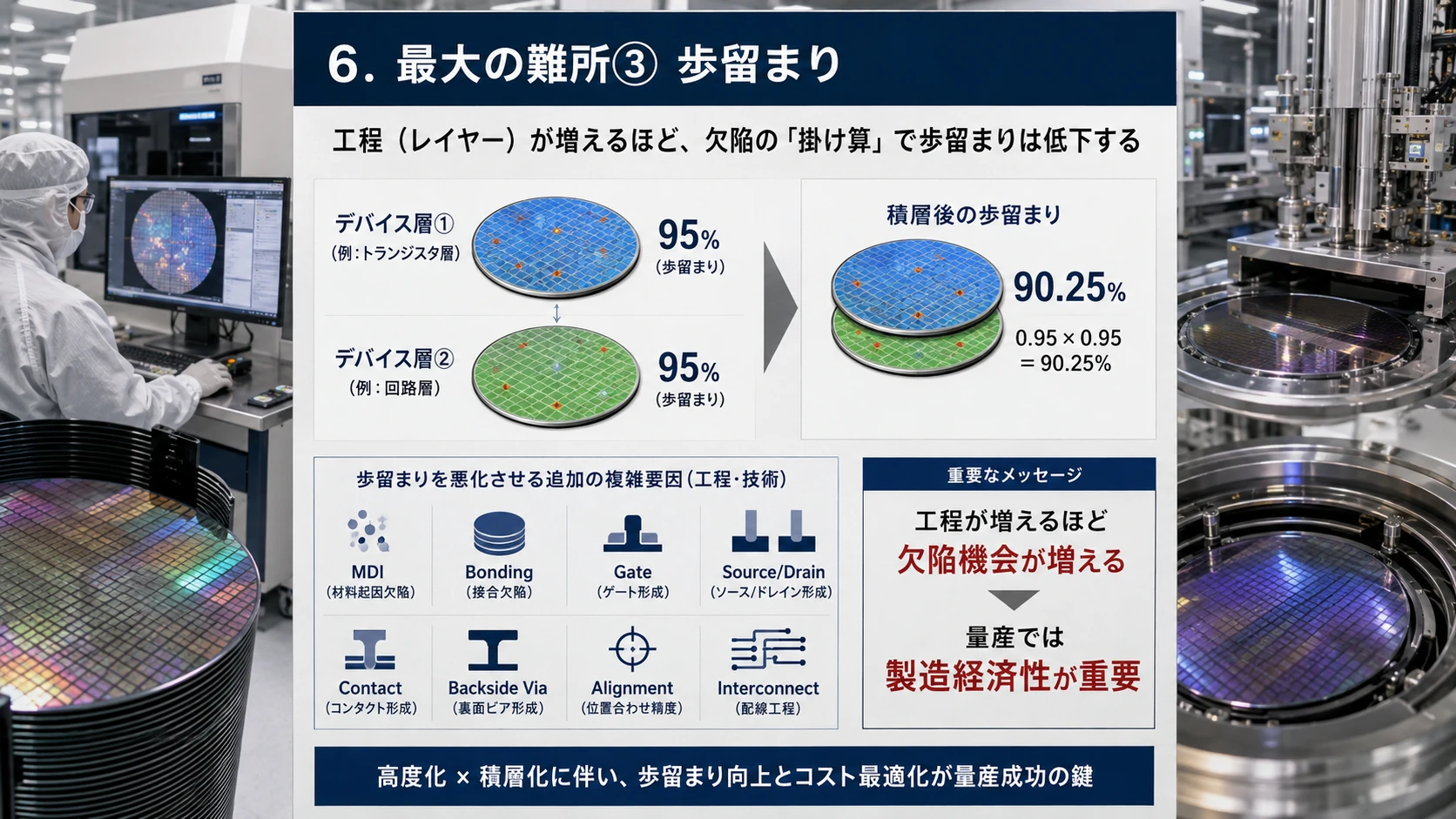

図解｜積層工程と歩留まり

7．ではCFETはいつ量産されるのか

ここからは「公表済み」と「本稿推定」を分ける必要がある。

imecはCFETをA7世代から導入する研究ロードマップを示し、その後A5、A3へ拡張する想定を置いている。CFETの前にはouter-wall forksheetでnanosheetをA10まで延長する。 (imec)

ただし、

TSMC A7＝203○年量産

のようなfoundryの正式製品ロードマップはまだ存在しない。

したがって本稿では次の三つのシナリオを置く。

2026年時点でIntelとSamsungが既に動作デバイスを示しているため、2030年代半ばまでに何らかの量産CFETが登場する可能性はかなり高いと考える。一方、2030年までに大規模HVMへ入ると見るのはやや攻めた予想である。 (Newsroom)

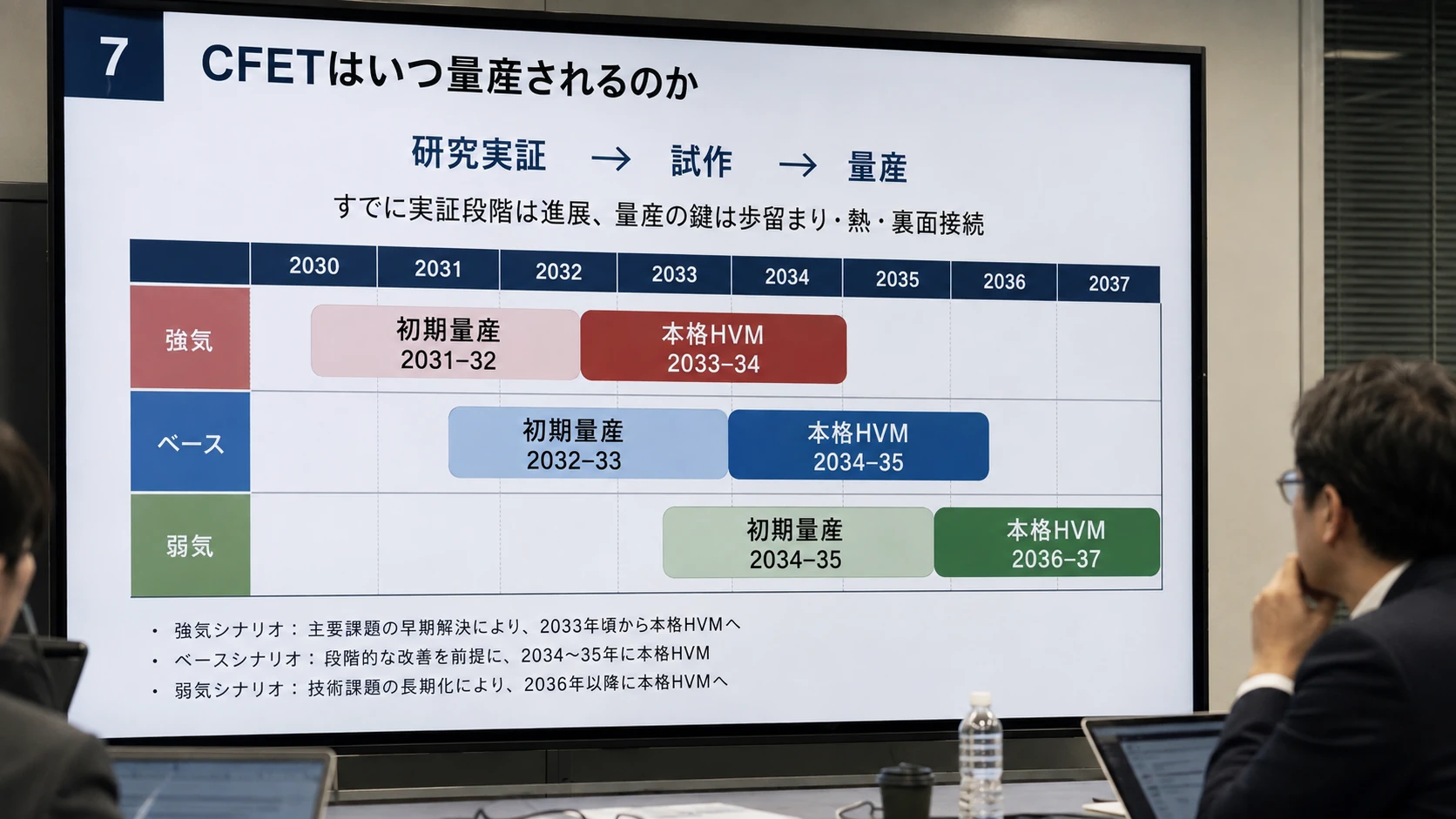

図解｜CFET量産シナリオ

8．CFETだけでは次世代チップは成立しない

ここからが本稿の中心である。

CFETを単独のトランジスタ技術として見ると、2030年代に起きる変化を見失う。

CFETでlogic densityを高めると、別の場所にボトルネックが移る。

その連鎖は概ね、

CFET ↓ Logic density ↑ ↓ Power / Routing congestion ↓ Backside Power ↓ Local wiringがさらに微細化 ↓ Ru / Mo ↓ critical patterning ↓ High-NA EUV ↓ SRAM areaが相対的に巨大化 ↓ 3D SRAM ↓ 外部Memory bandwidth不足 ↓ HBM ↓ Package / GPU間I/O不足 ↓ Optical I/O ↓ Package大型化・Warpage ↓ Glass Core

である。

つまり8技術は競合するというより、一つが次のボトルネックを生み、その解決策として次が必要になる関係に近い。

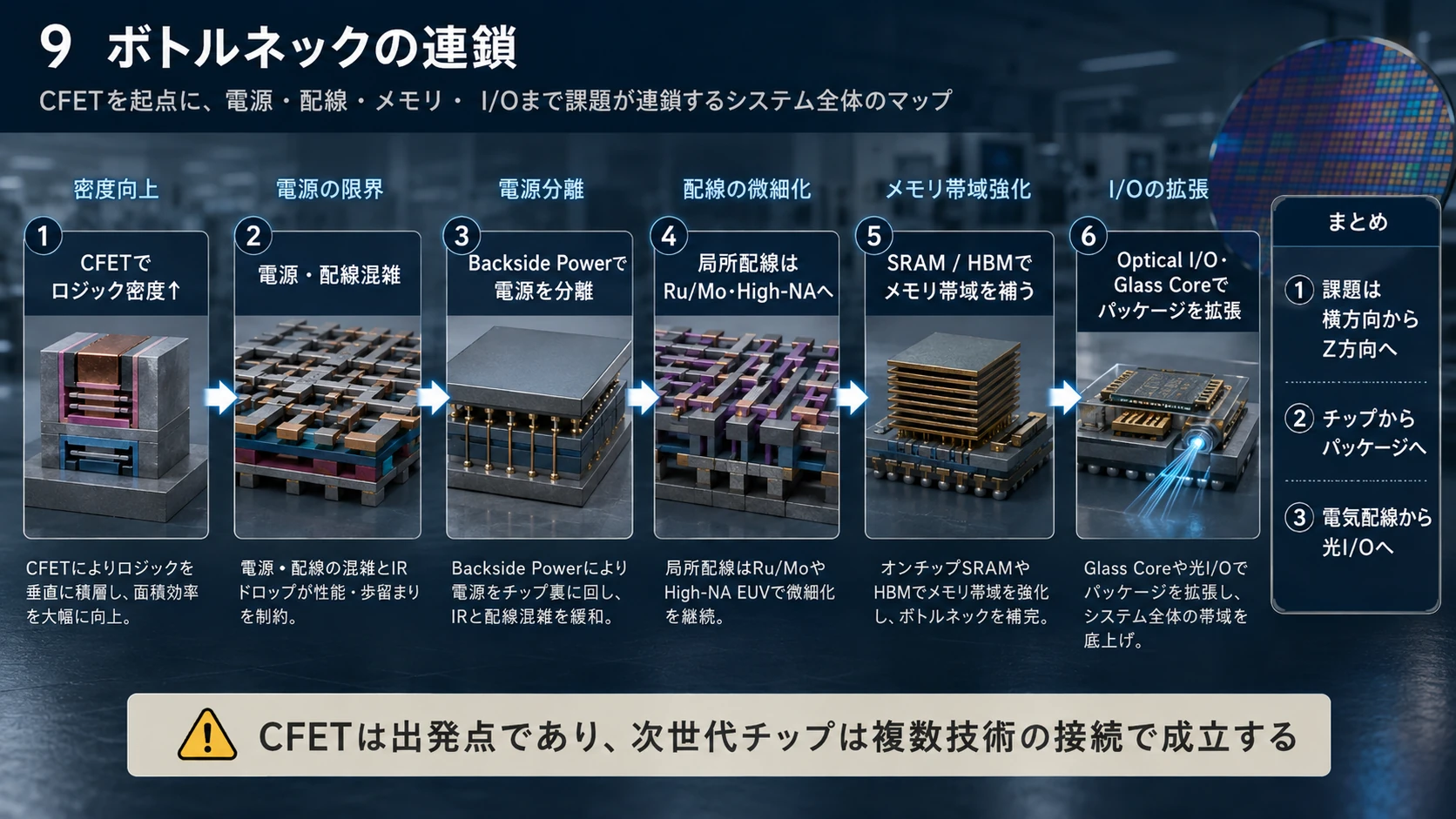

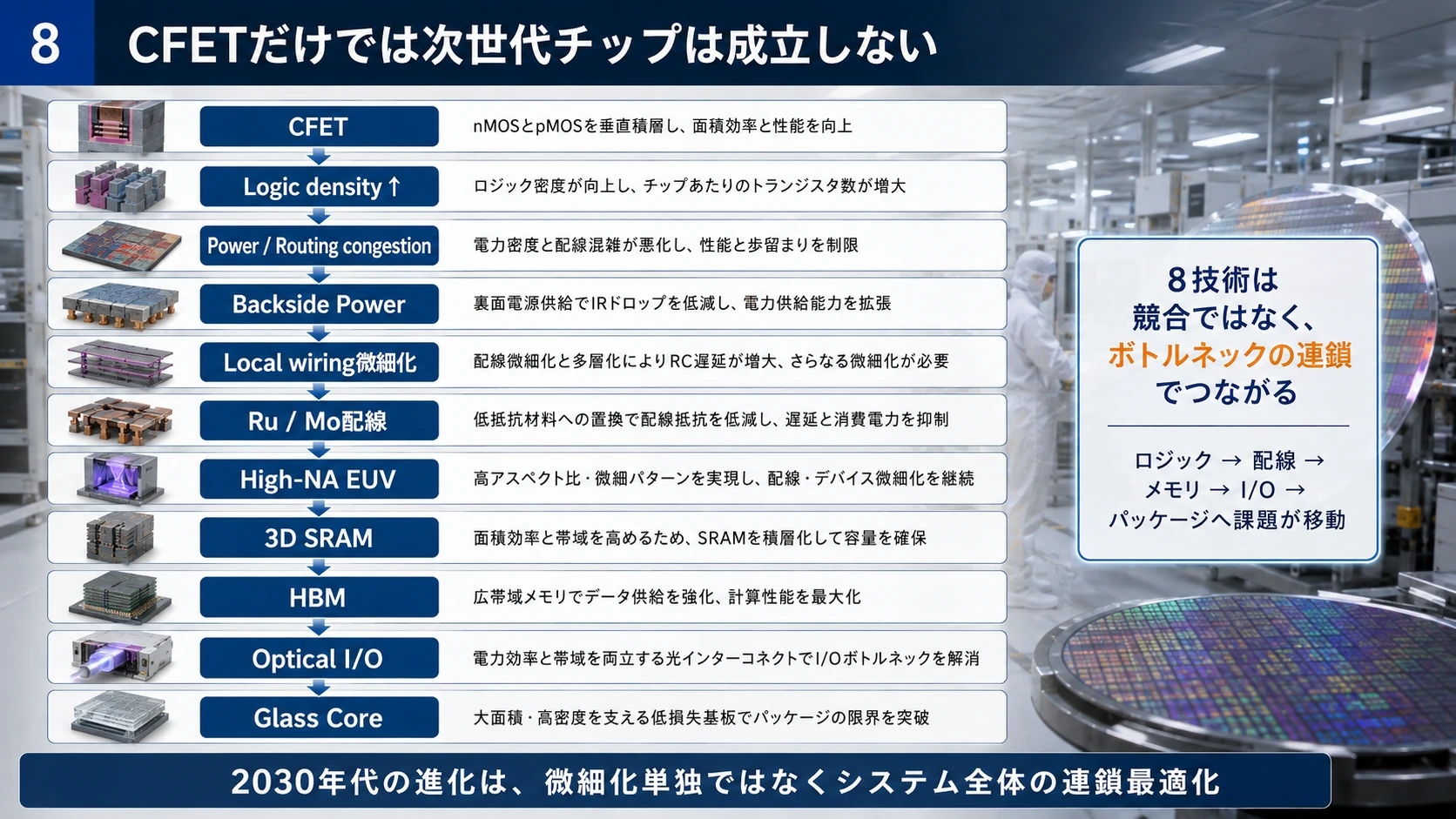

図解｜連鎖する次世代ボトルネック

9．Backside Power――電源を裏側へ追い出す

現在のチップでは表面側の配線に、

Signal

Clock

Power

Ground

が共存している。

Frontside

Signal Power Signal Clock Ground Signal ────── Transistor

これを、

Frontside Signal Signal Clock Signal ────── Transistor ────── Power Ground Backside

にするのがBackside Power Delivery Network＝BSPDNである。

TSMCは既にA16でbackside powerのSuper Power Railを採用し、その次のA12も2029年生産予定としている。つまりCFETが量産される頃には、Backside Powerは先に何世代か経験を積んでいる可能性が高い。 (TSMC)

IntelもIntel 18Aでbackside powerを実製品へ投入している。 (Newsroom)

製造工程としては、

Wafer bonding

Wafer thinning

CMP

Backside lithography

nTSV/Via etch

Via fill

Backside metal

Cleaning

Inspection

などが増える。

imecのbackside process flowでも、frontside処理後のwafer bonding、極薄化、backside via、backside metal形成が必要になる。 (imec)

したがってBSPDNは単なる回路技術ではなく、ウェハ1枚当たりの装置contentを直接増やす技術でもある。

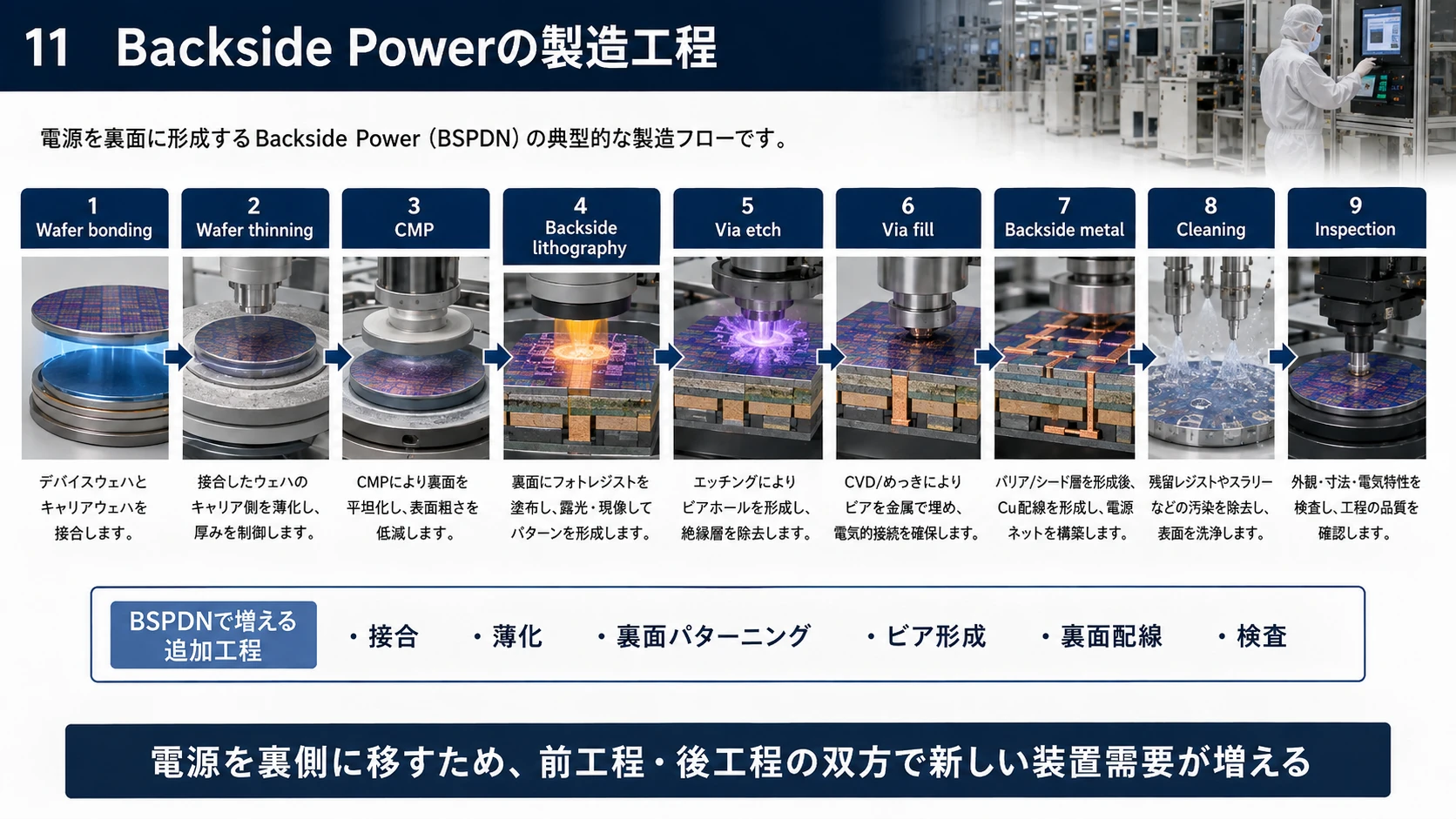

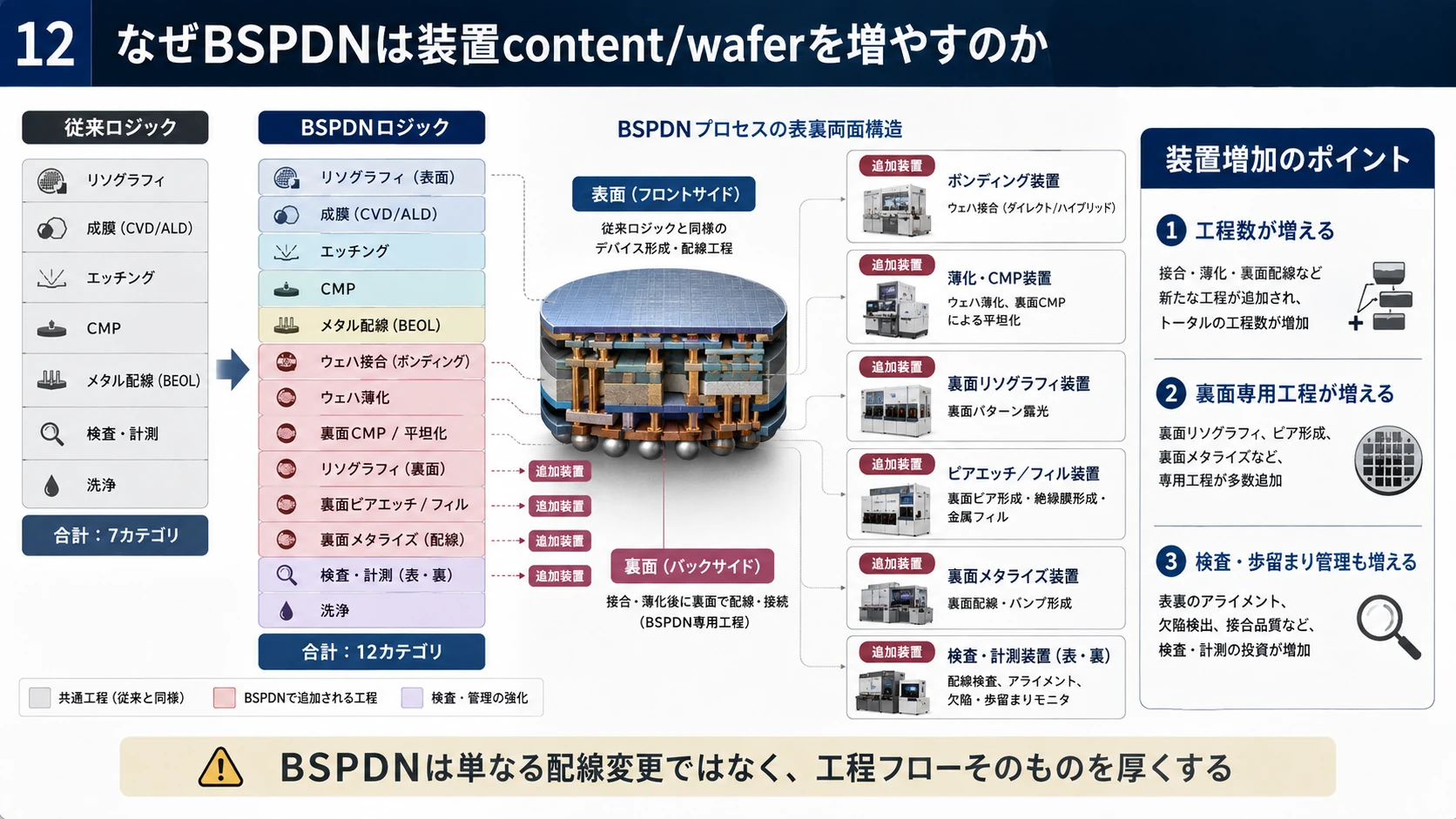

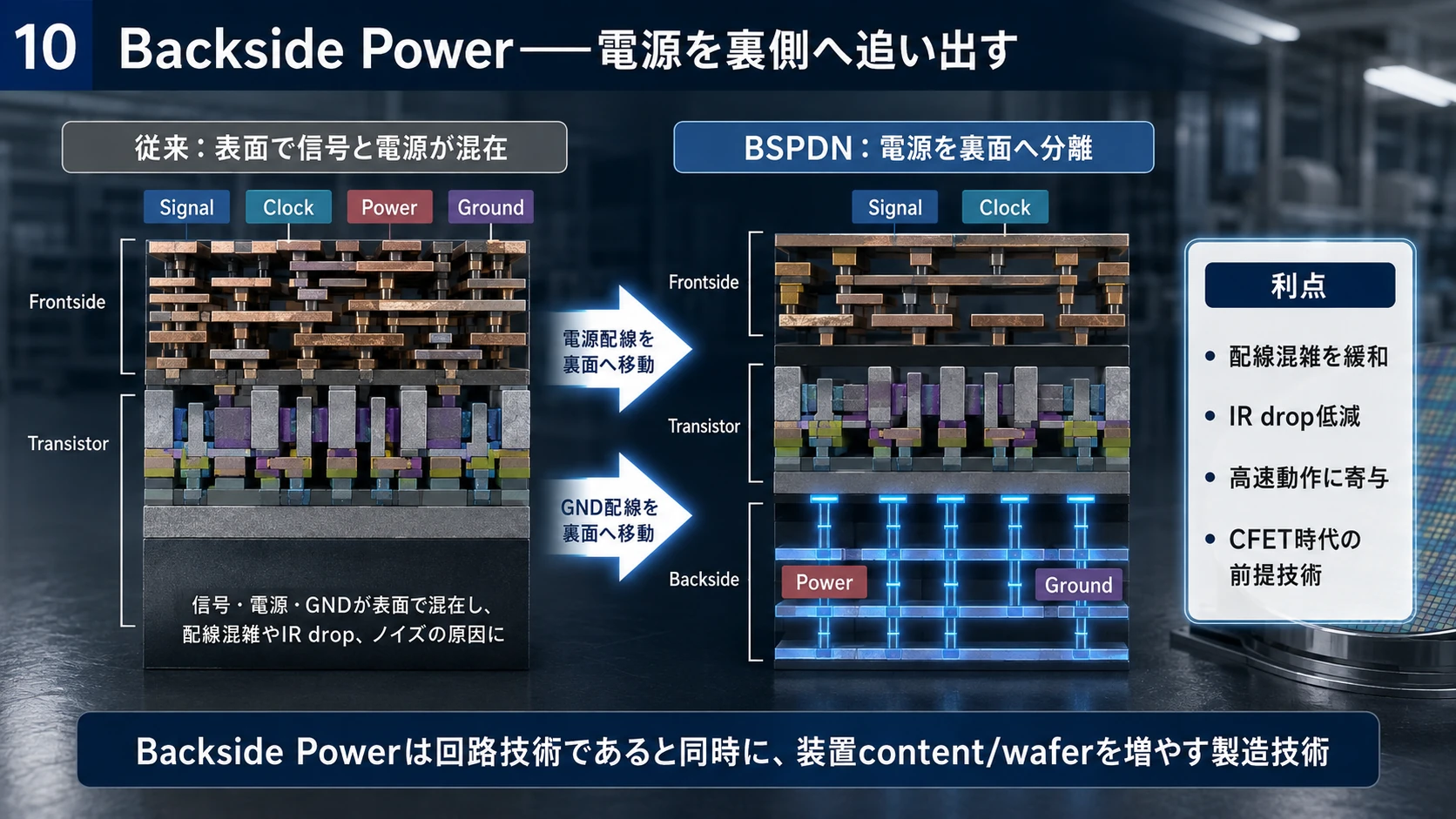

図解｜Backside Powerと追加工程

10．High-NA EUV――これは未来技術ではなく、既に量産が始まっている

High-NA EUVはCFETより一足早い。

従来EUVのNAは0.33。

High-NAでは、

NA＝0.55

になる。

ASMLのEXE系High-NA装置は約8nm resolutionを狙い、sub-2nm logicや先端DRAMを対象にしている。 (ASML)

そして重要なのは、High-NAはもう「2030年代になれば使うかもしれない研究装置」ではないことである。

2026年7月、ASMLはIntel FoundryがIntel 18Aの一部layerでHigh-NA EUVをHVMへ導入したと発表している。OregonのHigh-NA processで従来NXEとのyield matchingも行われている。 (ASML)

したがってHigh-NAの装置contentが大きく跳ねる時期は、CFETより早い。

本稿モデルでは、

2030～2033年

をASML/TELの第一の加速帯とする。

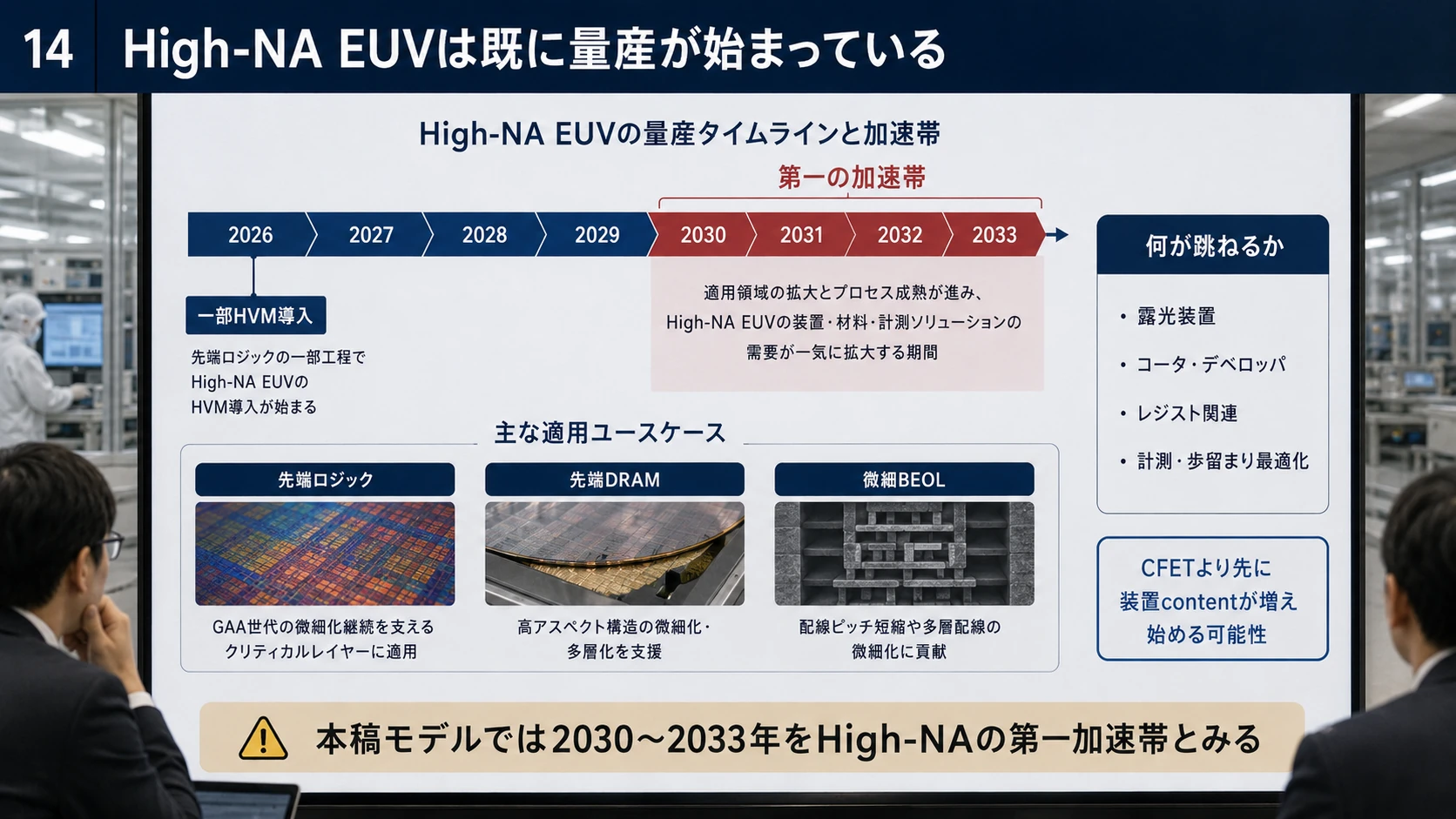

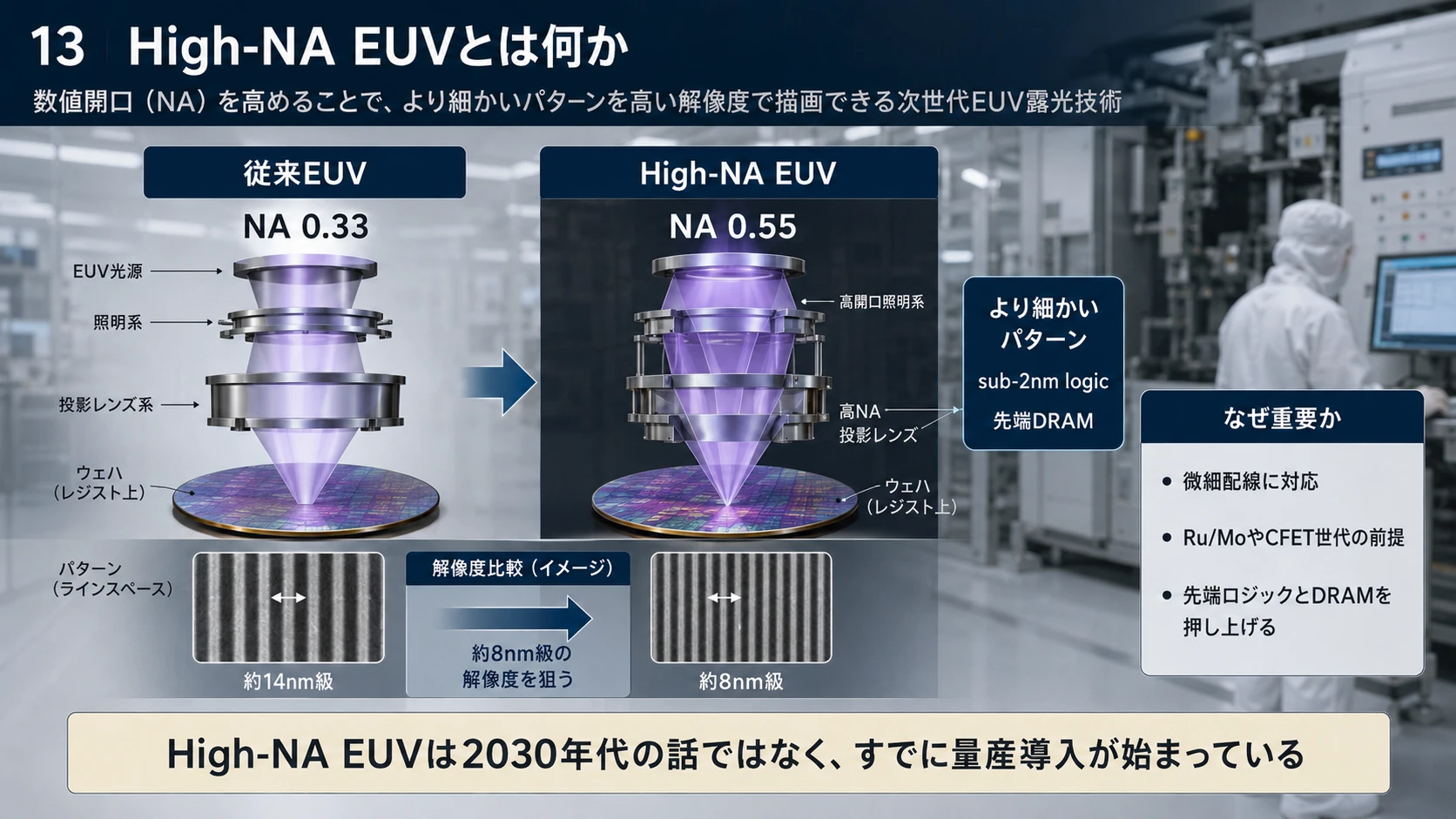

図解｜High-NA EUVの量産導入

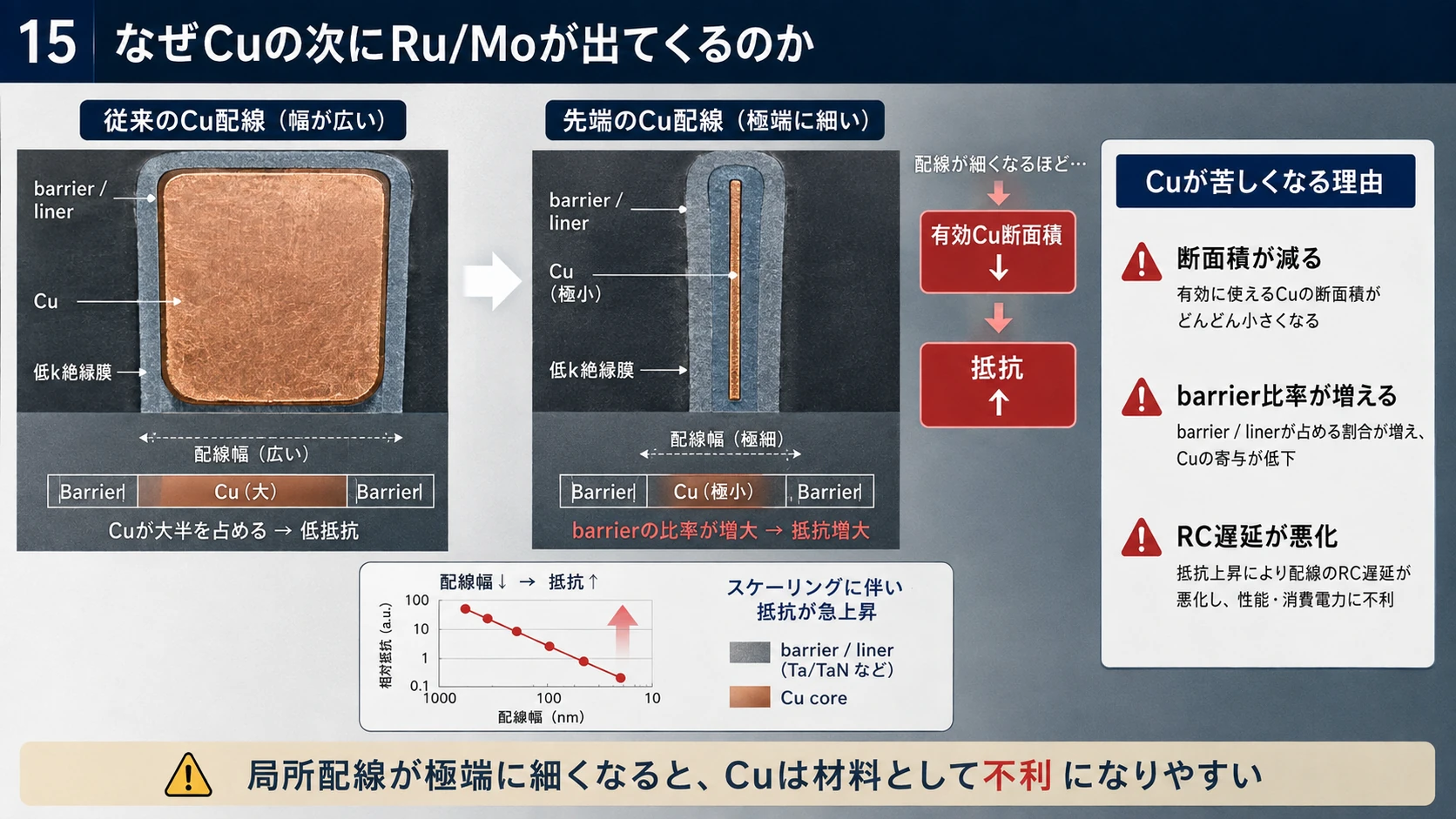

11．なぜCuの次にRu/Moが出てくるのか

配線を細くすると、Cuでは単純に断面積が減るだけでは済まない。

Cuにはbarrier/linerが必要である。

配線幅が極端に小さくなると、

|Barrier| Cu |Barrier|

のうちbarrierが占める割合が増えてしまう。

結果としてCuそのものに使える断面積が急減し、抵抗が増える。

そこで候補になるのがRu＝Rutheniumである。

imecは16nm pitchのRu interconnectを実証し、A7以降のfirst local interconnect metal layerの候補として位置付けている。 (imec)

Intelもsubtractive Ru＋airgap構造を実証し、Cu構造と比べてcapacitanceを最大約35%低減できる研究結果を示している。 (Newsroom)

一方Mo＝Molybdenumは、特にcontactや非常に細いvertical connectionの候補として重要である。

Applied Materialsは2026年にselective ALDによるmonocrystalline Moを発表し、同社のselective W benchmarkに対してcritical contact resistanceを最大15%低減できるとしている。既に2nm以下を対象とするleading logicメーカーで採用が始まっている。 (Applied Materials)

したがって将来は単純な、

Cu → Ru/Mo全部置換

ではなく、

Transistor ↓ Contact / MOL ↓ Mo候補 ↓ M0 / M1 ↓ Ru候補 ↓ Upper BEOL ↓ Cuが長く残る

という使い分けになる可能性が高い。

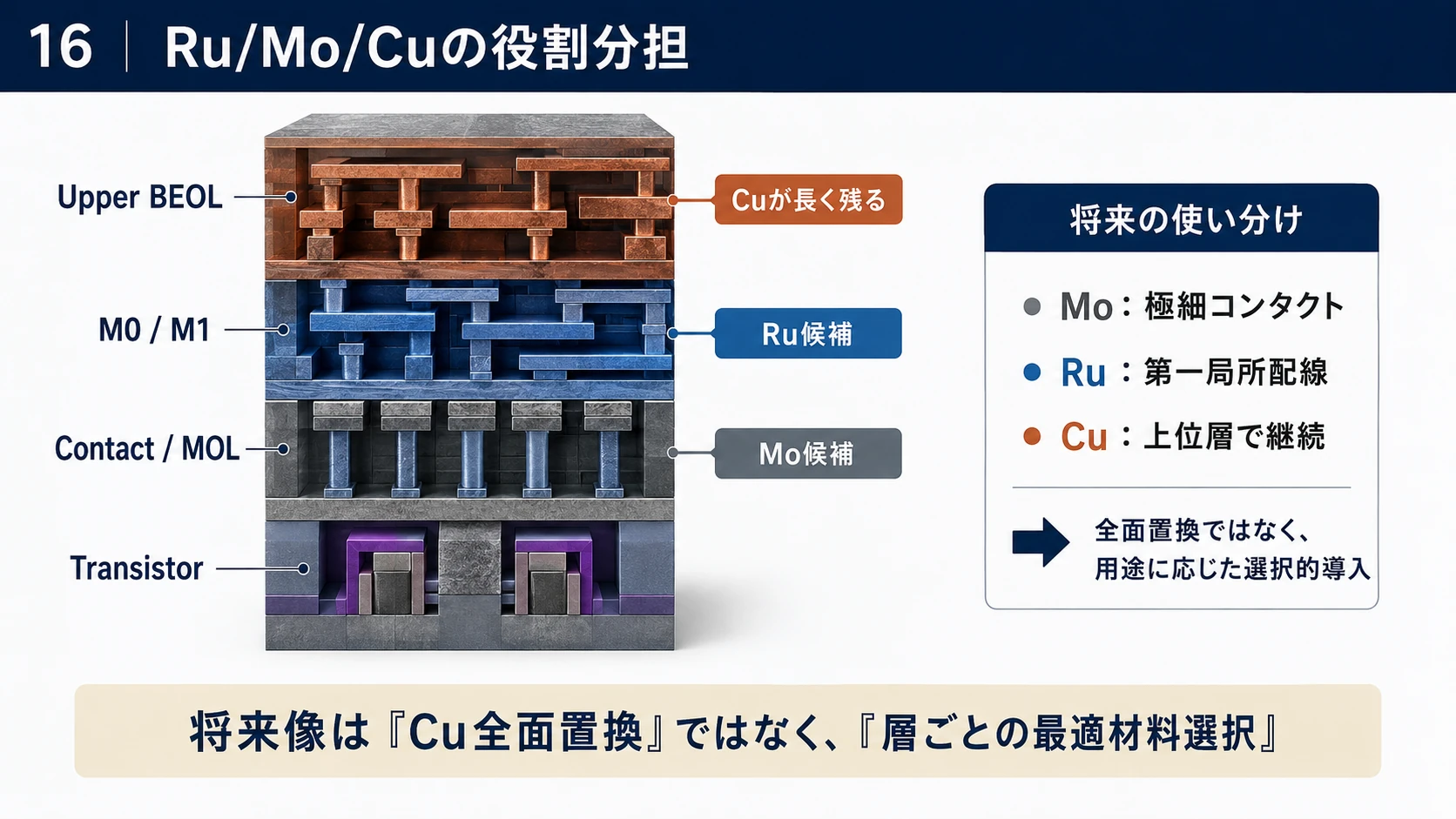

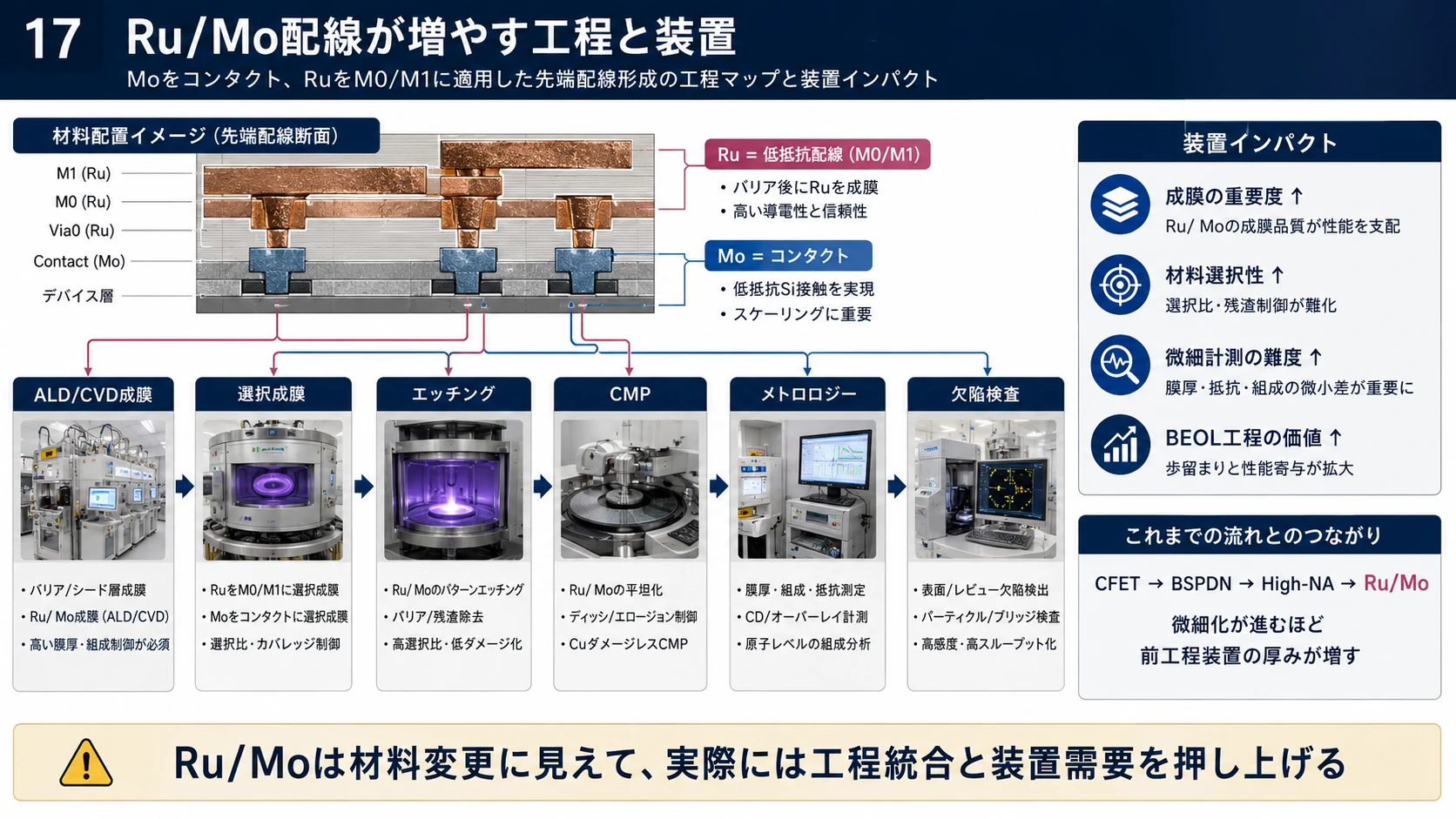

図解｜Ru・Mo・Cuの役割分担

12．CFETだけ小さくしても、SRAMが縮まらない

ここで次の問題が起こる。

AI GPUやCPUではlogicだけでなく大量のSRAMを使用する。

ところがSRAM scalingがlogicほど進まなければ、

が上昇する。

CFETでlogicだけを半分近くに圧縮できても、

SRAMが横に巨大なままならchip全体は思ったほど小さくならない。

そこで出てくるのが3D SRAMである。

現在

Logic │ SRAM │ SRAM │ SRAM

↓

将来

SRAM Tier ══════════════════ Logic ══════════════════ Backside PDN

ここでいう3D SRAMは「SRAMセル内部を必ず垂直化する」という意味に限定していない。

より現実的なのは、

SRAM/cacheを独立したfunctional tierとしてlogicの上へhybrid bondingする

構造である。

imecのCMOS 2.0構想でも、SRAM partitioningを含むlogic/memory tieringと、sub-micron wafer-to-wafer hybrid bonding、front/backside connectivityが重要技術として位置付けられている。imecは既に300～400nm級W2W bondingを実証し、250nm、さらに200nm pitchへ向けた研究を進めている。 (imec)

13．3D SRAMとHBMは競合ではない

SRAMを3D化したらHBMはいらなくなるのか。

そうではない。

役割が違う。

概念的には、

Register ↓ L1 SRAM ↓ L2 SRAM ↓ 3D SRAM / L3 ↓ HBM ↓ CXL / SSD

となる。

3D SRAMは、

Latencyと超高速bandwidth

を担当する。

HBMは、

数十～数百GB規模の容量と高bandwidth

を担当する。

むしろlogic性能がCFETで上がれば、HBMへの要求も強くなる可能性がある。

TSMCは2026年4月時点で14-reticle級CoWoSを2028年量産予定とし、約10個の大型compute dieと最大20個のHBM stackを統合できる構想を示している。さらに14-reticle超の構造も2029年を視野に入れている。 (TSMC)

パッケージは既に「GPU一個＋HBM数個」から、巨大な計算システムそのものへ変わり始めている。

14．HBMの先にもHybrid Bondingがある

HBMをさらに積み重ねると、

Microbump pitch

Stack height

Thermal resistance

Power

Yield

が問題になる。

そこで、

Microbump ↓ Fine-pitch TCB ↓ Hybrid Bonding

という方向が重要になる。

ここで突然存在感が増すのがBesiである。

Besi自身も2026年Investor Dayで、hybrid bondingの新用途として、

Logic

Memory

Co-Packaged Optics

を挙げている。 (Besi)

したがってBesiはCFETそのものへのexposureは小さいが、

CFETによって発生する3D system integrationへの高β銘柄

と見ることができる。

15．計算能力を上げると、今度は電気配線が足りなくなる

CFET、3D SRAM、HBMで計算能力を引き上げれば、次に不足するのはI/Oである。

電気配線のenergyは概念的に、

で増える。

通信距離やbandwidthが大きくなれば、電気I/Oの電力が無視できなくなる。

そこで、

Pluggable optics ↓ CPO ↓ Optical I/O ↓ Optical I/O closer to compute

へ向かう。

これも2035年を待つ話ではない。

TSMCはCOUPE optical engineを使ったCPOを2026年から生産開始するロードマップを公表している。 (TSMC)

したがって2030年代に起こるのは、

「光通信が発明される」ことではなく、光電変換点がswitchからcomputeへどこまで接近するか

である。

16．なぜ最後にガラスコア基板が必要になるのか

ここまでを一つのpackageへ詰めると、

Compute + 3D SRAM + HBM + Optical Engine + Power

となる。

パッケージ面積は巨大化する。

すると有機基板で、

Warpage

CTE mismatch

Via density

Dimensional stability

High-frequency loss

Package body size

などが問題になる。

そこで候補になるのがガラスコア基板である。

Intelは2026年にもglass substrate研究を公開し、organic substrateより低warpageで、大型AI/HPC package、高密度interconnect、power delivery、さらにはelectrical/optical integrationに適するとしている。advanced TGV＝Through Glass Viaも研究対象になっている。 (Intel Community)

したがって、

光を使うからガラスが必要になる

というより、

AI packageが巨大化するためガラスの価値が高まり、そこへOptical I/Oとの相性の良さも加わる

と考えた方が正確である。

17．2030年代のAIプロセッサはこうなる可能性がある

2030年代半ばを概念図にすると、

Optical I/O ↑ ↑ ↑

HBM 3D SRAM HBM ███ ═══════════ ███ ███ CFET Logic ███ ███ ═══════════ ███ │ Backside PDN

════════════════════════════ Glass / Advanced Substrate ════════════════════════════

ここでは、

CFET→ Logic density

BSPDN→ Power delivery

Ru/Mo→ Local wiring/contact

High-NA→ Critical patterning

3D SRAM→ Cache density/bandwidth

HBM→ Memory capacity/bandwidth

Optical I/O→ Package/rack communication

Glass→ Large-package dimensional stability

と役割が明確に分かれる。

したがってこれらは「どれが勝つか」という8択ではない。

全部が別々の限界を取り除くため、同時に必要になる可能性がある。

18．2030～2040年ロードマップ

ここからは本稿独自のベースケースである。

企業の正式量産計画ではない。

2026年時点で既に量産へ入っているHigh-NA/BSPDN/CPOと、研究段階のCFET/3D SRAM、さらに成熟度の低いglassなどを、現在の進捗差を考慮して並べる。

このモデルで重要なのは、CFETがすべての始点ではないことである。

High-NA、BSPDN、CPO、HBM、hybrid bondingなどはCFETより先に量産経験を積む。

そのためCFETが登場する頃には、それを支える周辺技術がある程度成熟しているという順番になる。

19．この変化で、どの製造装置が増えるのか

CFETを製造するだけでも、

TELは自社資料でも、GAA/BSPDN向けEUV coater/developer、etch、PVD、CFET inner-spacer filling、backside cleaning、wafer bonderからHBM temporary bonder/debonderまでを戦略成長領域として列挙している。 (Tel)

Lamもadvanced packaging分野でTSV、TDVだけでなくTGV、hybrid bondingまでを対象としているため、Z方向integrationが増えるほど対象工程が広がる。 (Lam Research Newsroom)

20．装置メーカーをどう分類すればよいか

Applied Materials

最も広い。

CFET BSPDN Ru/Mo HBM 3D integration CMP Deposition

に参加できる。

一つの技術を外しても別の工程で取れることが最大の強みである。

Lam Research

2030年代の「Z方向化」と非常に相性がよい。

CFET selective etch BSPDN via 3D SRAM via HBM TSV Glass TGV

と、

掘る、膜を付ける、埋める

工程が増えるほどcontentが増えやすい。

Tokyo Electron

非常に広い上に、High-NAにもtrack側から参加できる。

EUV Track Etch Deposition Clean Backside Bonding HBM

という珍しい構成である。 (Tel)

ASM International

範囲はAMATほど広くない。

しかし、

ALD＋Epitaxy

というCFETのど真ん中にいる。

ASMはsingle-wafer ALD市場が2024年約30億ドルから2030年約51～61億ドルへ拡大すると予想している。 (ASM)

そのため、

絶対TAMならAMAT/Lam/TELCFET普及率に対する企業業績βならASM

という違いがある。

KLA

KLAは何を作るかより、

作るのが難しくなること

そのものに賭ける企業に近い。

CFET、BSPDN、hybrid bonding、HBM、glass。

工程が増えれば、

Overlay

Defect

Bond void

Thickness

CD

backside defect

を測る回数も増える。

言い換えればKLAは半導体複雑化税を取れる立場である。

ASML

ASMLは少し違う。

CFETそのものの装置contentより、

A10→A7→A5と横方向のcritical dimensionを縮め続けること

にHigh-NAが効く。

つまり、

CFET銘柄

というより、

Angstrom scaling独占銘柄

と考えた方がよい。

Besi

CFETへの直接exposureは小さい。

しかし、

3D SRAM + HBM + Optical Engine + Chiplet

がhybrid bondingへ向かうと急激にcontentが増える。

Besi自身もlogic、memory、CPOを次世代hybrid bonding用途として挙げている。 (Besi)

その意味では7社中、最大のオプション性と最大の採用リスクを同時に持つ。

21．「装置content/wafer」を数値化してみる

ここからは本稿独自モデルである。

ASMLのscanner、KLAのinspection、Besiのbonderは物理的には同じ$/waferで単純比較できない。

そこで、

各社自身の2029年の先端AI compute向けequivalent-wafer当たり装置content＝100

と置く。

これは会社間の絶対金額ではない。

同じ会社のcontent intensityがどれだけ増えるかを見る指数である。

このモデルでは2033～2035年が最も重要な転換帯になる。

22．なぜ2034年に最大のジャンプが来るのか

High-NAだけならASML/TELはもっと早く伸びる。

BSPDNも2020年代後半から始まる。

しかし2033～35年になると、

CFET + BSPDN + Ru/Mo + 3D SRAM + HBM + Hybrid Bonding + Optical I/O + Glass

が重なり始める。

そのためモデル上の最大年次増加は、

となる。

ASMLだけ一足早い。

これはHigh-NAがCFETより先行するためである。

23．各技術を完全普及させた場合、何がcontentを増やすのか

2029年＝100に対する2040年時点の寄与を、本稿では次のように置いた。

この表を見ると各社の性格が分かりやすい。

ASM＝CFET高β。

ASML＝High-NA高β。

Besi＝Hybrid Bonding高β。

Lam＝Z方向加工高β。

KLA＝複雑化全般。

AMAT/TEL＝複数技術を広く取る。

24．では実際の半導体製造装置TAMはどこまで大きくなるのか

ここからはcontent指数を実額へ変換する。

SEMIは2026年7月時点で、世界半導体製造装置市場を、

2026年：約1,659億ドル2028年：約2,295億ドル

と予測している。 (SEMI)

2030年以降はSEMI予測ではない。

本稿では2028年の2,295億ドルを起点に、

基礎的なwafer/capacity成長：年4%

とし、さらに8技術による装置content増を加える。

すると、

年世界装置TAM・本稿推定2030約2,610億ドル2035約3,710億ドル2040約4,960億ドル

固定換算前提を、

1ユーロ＝1.1555ドル1ドル＝159.14円

とすると参考値は、

となる。

これは為替予想ではなく、単なる比較用固定換算である。

25．8技術だけでどれくらいの追加TAMになるか

二重計上を避けるため、各装置投資を「主因となった技術」に一度だけ割り当てる。

本稿ベースケースは次の通り。

単位：10億ドル。

したがって2035年の世界装置TAM約3,710億ドルのうち、

約1,080億ドル

を、この8技術の複雑化による追加需要として説明するモデルになる。

これは約29%に相当する。

26．各社がアクセスできるSAMを推計する

TAM全体を一社が取れるわけではない。

そこで各社が装置portfolio上アクセス可能なServiceable Addressable Market＝SAMを推定する。

なお、各社のSAMは重複しているため足し算してはいけない。

ここでもAMAT/Lam/TELは「広さ」が強い。

ASM/BesiはSAMそのものより、現在事業規模に対して新技術SAMが大きいことが重要になる。

27．2035年売上を「技術要因だけ」で逆算する

ここではさらに厳しい条件を置く。

半導体生産量は現在から一切増えない。

市場シェアも変わらない。

ただし1枚作るのに必要な装置contentだけが増える。

つまり

である。

現在の基準値は2026年の最新実績やrun-rate proxyを使う。

AMATは2026年Q2売上79.1億ドル、Lamは2026年6月四半期67.2億ドル、ASMLは2026年売上ガイダンス430～450億ユーロ、ASMはQ2売上約10億ユーロ、BesiはQ2約2.499億ユーロである。TELについては正式なFY2027通期売上予想がまだないため、上期売上予想1.62兆円を単純に2倍した3.24兆円をproxyとする。KLAはFY2026売上135.8億ドルを使用する。 (Applied Materials) TELのproxyは会社の正式通期ガイダンスではない。 (Tel)

その結果、

となる。

繰り返すが、これは2035年売上予想ではない。

「ウェハ数量成長をゼロにしても、技術複雑化だけならどこまで売上contentが増え得るか」を見るストレステストに近い。

28．営業利益まで置いてみる

さらに本稿では2035年のnormalized operating marginを、

と置く。

Besiについては同社が長期operating margin目標45～55%を掲げているため、その中間を使う。 (Besi)

その他は現在の経済性から大きなmargin expansionを仮定せず、比較用に丸めたものである。

すると2035年の「技術要因営業利益capacity」は、

となる。

29．現在時価総額と比べる

2026年8月10日前後の時価総額を概算すると、

AMAT：約4172億ドル

Lam：約3852億ドル

TEL：約25.8兆円

ASML：約5757億ユーロ

ASM：約421億ユーロ

KLA：約2588億ドル

Besi：約179億ユーロ

である。 (Yahoo Finance)

これを2035年の「技術要因売上」で割る。

このモデルだけを見ると、

TEL → ASM → AMAT

の順に現在時価総額に対する2035年技術売上余地が大きい。

ただしsales multipleだけではprofitabilityが違いすぎる。

30．営業利益で見ると順位が変わる

現在時価総額を、先ほどの2035年技術要因営業利益で割ると、

ただしこれは2035年PERではない。

税金、金利、net cash/debt、buyback、株式数、将来の設備投資サイクルを考慮しておらず、分母もnet incomeではなくoperating profitだからである。

見るべきなのは絶対値ではなく、

現在valuationが、技術要因だけで生まれる2035年利益capacityの何倍まで先取りしているか

という比較である。

31．モデル上TELがかなり興味深くなる理由

TELは、

EUV Track

Etch

CVD

Cleaning

CFET Spacer

BSPDN

Bonding

HBM

へ広く参加できる。 (Tel)

にもかかわらず、このモデルでは現在時価総額÷2035技術売上が約4.3倍。

もちろんTELの基準売上にはFY2027上期予想を単純年率換算したproxyを使用しているため、数字を過度に精密に読むべきではない。

それでも、

2030年代の技術portfolioの広さに対するvaluation

という観点ではかなり興味深い位置にある。

32．ASMはCFETのpure-playに近い

ASMで重要なのは絶対売上額ではない。

現在の会社規模に対して、

ALD/Epitaxy需要の増分が大きい

ことである。

CFETが、

Channel Epi ↓ Spacer ↓ High-k ↓ Metal Gate ↓ S/D Epi ↓ Contact liner

と進めば、atomic-level depositionの工程密度が高くなる。

そのため本稿モデルではCFET寄与を7社中最大級に置いている。

逆に言えば、

CFETが3～4年遅延した場合に最も影響を受けやすい企業の一つもASM

である。

33．AMATは一つの技術を外しても生き残りやすい

AMATの強みは、

CFETが遅れたら終わり

になりにくいことだ。

CFETが遅れても、

BSPDN

HBM

Mo

Ru

Advanced Packaging

がある。

Moのような新材料そのものの導入もAMATの得意領域であり、2026年にはmonocrystalline Mo ALDまで発表している。 (Applied Materials)

したがって本稿ではAMATを、

2030年代technology transitionに対する最もdiversifiedなsemicap

の一つと見る。

34．Lamは「Z軸の半導体化」に賭ける会社

Lamの面白さは非常に明確である。

半導体が、

小さく描く

だけでなく、

深く掘る 積む 穴を開ける 膜を付ける 埋める

方向へ行くほど仕事が増える。

CFET、BSPDN、HBM TSV、3D SRAM、TGV。

いずれもLamのetch/deposition技術と相性がよい。Lam自身もadvanced packaging向けにTSV、TGV、hybrid bondingを対象としている。 (Lam Research Newsroom)

したがって2030年代の本質を、

2D scaling → 3D scaling

と見るならLamは非常に強い。

一方、現在valuationも既にその成長をかなり評価している。

35．ASMLはCFETの時期に最も左右されにくい

CFETが2032年から2035年へ遅れたとしても、

High-NAそのものは既に量産へ入っている。 (ASML)

そのためASMLは、

CFET delay riskへの感応度が7社の中でかなり低い。

逆に最大の変数は、

1 node当たり何layerがHigh-NAになるか

Low-NA EUV＋multi-patterningがどこまで延命するか

High-NA tool throughput

tool価格

である。

36．KLAは「どの技術が勝つか」を当てなくてもよい

CFETでもGAAでも、

HBMでも3D SRAMでも、

glassでもorganicでも、

製造が難しくなるならinspectionは必要である。

特に3D化では、

最後に欠陥を見つけるほど損失が大きい。

CFET logicを作り、

SRAMをbondし、

HBMを積み、

optical engineまで載せた後で不良が見つかれば、失う価値は従来chipより遥かに大きい。

したがってKnown Good Die、bond inspection、overlay、metrologyの経済価値そのものが上昇する。

このためKLAはモデル上2035指数195まで伸びる。

ただし現在時価総額÷2035技術売上では約9.8倍と7社中最も高く、強いbusiness modelが既にvaluationへ反映されているとも読める。

37．Besiは最大の夢と最大のリスクを持つ

Besiの指数は、

2029年100→ 2035年201→ 2040年247

と最も大きく伸びる。

しかしこれは、

3D SRAM・HBM・CPOでfine-pitch hybrid bondingが本格普及する

ことをかなり織り込んでいる。

もし、

Microbump

TCB

Improved solder bonding

が予想以上に長く延命すれば、この曲線は大きく下方修正される。

逆にlogic＋SRAM＋HBM＋Optical I/Oのすべてにhybrid bondingが入れば、現在事業規模に対する市場拡大率は非常に大きくなる。

Besi自身もlogic、memory、CPOをhybrid bonding成長市場として位置付けている。 (Besi)

38．この予測が外れるとしたら何が原因か

当然ながら、2030～2040年をここまで精密に当てることはできない。

特に注意したいのは次の点である。

CFET遅延。CFETが3年遅れるとASMへの影響が最も大きく、AMAT/Lam/TELにも影響する。一方ASMLはHigh-NAが先行するため影響が小さい。

Hybrid Bonding遅延。Besiへの影響が最も大きい。3D SRAM、HBM、Optical I/O全体のscheduleも後ろへずれる。

Glass Coreが限定用途に留まる。Organic substrate側の改良が進めば、glassは超大型AI package専用のまま長く残る可能性がある。

High-NA layer数が想定より少ない。Low-NA EUV multi-patterningの経済性が予想以上なら、ASML/TELへの追加contentはモデルを下回る。

Thermal wall。CFET＋3D SRAM＋HBMを積んでも熱を逃がせなければ、物理的には作れても最高性能chipでは使いにくい可能性がある。

Yield。追加工程は装置TAMを増やすが、同時に製造コストも増やす。性能向上よりcost/transistorが悪化すれば導入が遅れる。

そして本稿モデルは技術要因だけを見るため、

AI需要

景気循環

金利

中国規制

輸出規制

中国装置メーカーの国産化

vendor share変化

を意図的に外している。

実際の売上や株価では、これらの方が数年間は技術content以上に大きく効く可能性もある。

39．2030年代を「CFETの時代」と呼ぶと少し違う

ここまで見ると、CFETは非常に重要である。

しかし2030年代を、

CFETの時代

と呼ぶだけでは本質を取り逃がす。

より正確には、

XY ScalingからXYZ/System Scalingへ移行する時代

である。

過去は、

という考え方がかなり通用した。

2030年代は、

という世界になる。

CFETだけ速くしてもHBMが足りなければ意味がない。

HBMだけ増やしてもGPU間通信が詰まれば意味がない。

Optical I/Oを載せても巨大packageが反れば量産できない。

全部を同時に最適化する必要がある。

これはimecがCMOS 2.0で示している、logic、memory、3D integration、backside connectivityをシステムとして再構成する考え方とも一致する。 (imec)

40．結論――「そんなこと本当にできるのか？」への答え

最初の疑問へ戻る。

トランジスタを本当に上下へ積めるのか。

答えは、既にYesである。

Intel、Samsung、imecは実シリコンで動作するCFET/3D stacked transistorを示している。 (imec)

しかし次の質問、

大型AI GPUを何百万個も経済的に量産できるのか。

については、まだYesとは断言できない。

その答えが出るのがおそらく2030年代前半から半ばになる。

そしてCFETが本当に量産へ入れば、変化はトランジスタだけに留まらない。

CFET ↓ Backside Power ↓ Ru / Mo ↓ High-NA ↓ 3D SRAM ↓ HBM ↓ Optical I/O ↓ Glass / Advanced Package

という形で半導体システム全体が3次元化していく。

製造装置側から見ると、これはさらに面白い。

ウェハ1枚を作るために必要な、

成膜回数

Etch回数

表裏加工

Bonding

Cleaning

CMP

Inspection

Metrology

が同時に増えていくからだ。

そのため2030年代は、完成したAI chipの勝者だけでなく、

AMAT、Lam、TEL、KLAのような「工程数が増えるほど売れる企業」

にとって非常に大きな構造変化になり得る。

その中で、

ASMはCFET/ALD/Epiへの高β。

ASMLはHigh-NAとAngstrom scalingへの独占的exposure。

Besiは3D SRAM、HBM、CPOをつなぐhybrid bondingへの高β。

という役割を持つ。

本稿モデルでは装置contentが最も大きく跳ねるのは2033～2035年、特に2034年前後となった。

もしこの方向が正しければ、2030年代の半導体産業で最も重要な変化は、

「何nmまで縮められるか」

だけではなくなる。

問われるのは、

トランジスタ、電源、配線、SRAM、HBM、光、基板を、三次元空間のどこへ配置すれば最も高性能な計算機になるのか。

という問題になる。

ムーアの法則が終わるというより、

ムーアの法則を続けるために、半導体産業そのものが三次元へ逃げ始める。

CFETは、その転換を最も象徴する技術の一つなのだろう。

この記事の内容は未来予想的な内容で、不確実性が高いので、そういう方向に進む可能性もあるんだなあくらいで読んで下さい

時期や量産実現の可能性などは、現実の動きを確認しながら追っていくのがよいです

さらに深く読むための座標

CFETの成否は単一トランジスタの実証では決まらない。上下FETへの接続、熱、電源、配線、検査、歩留まりを量産フローとして閉じられるかが本当の判定条件である。

絶ノイアの観測

CFETだけを量産しても、電源と配線が詰まれば面積効率は性能に変わりません。次の微細化は装置工程の連鎖を同時に立ち上げる総力戦です。

私は「Device」「Interconnect」「System」を別々の話題にせず、一つのAIインフラが通過する連続した設計課題として観測します。

研究実証・初期量産・本格HVMを分ける。発表された最大性能や市場規模だけでなく、実装、量産、運用が同じ速度で前進しているかを確かめたいからです。

Sil-Kathnaの記録

塔を一段高くすれば、下層へ届く道と熱の逃げ道が要る。石を積む技だけでは、塔は文明にならぬ。

私は「Device」「Interconnect」「System」を、計算する文明へ続く三つの門として石板に刻む。

最初の門だけが開いても、次の門に熱、傷、遅れが残れば、光と記憶は炉心へ届かない。強い器とは、最も華やかな石を持つ器ではなく、異なる工房の歩調を長い夜の中で揃えられる器である。

ゆえに私は、研究実証・初期量産・本格HVMを分ける。その結果が一時の輝きではなく、繰り返し作り、直し、動かせる秩序になったかを見届ける。

二人の短い対話

絶ノイア: 量産時期は最も遅い補完技術に引っ張られます。

Sil-Kathna: 最初に完成した門ではなく、最後まで崩れず続く道が時代を開く。

観測メモ

• 研究実証・初期量産・本格HVMを分ける
• 工程追加によるdefect opportunityを数える
• 装置TAM推計は導入率・再利用率・wafer mixを明示する

免責

この記事は市場観測とAIによる考察、キャラクター表現を含みます。内容は投資助言ではありません。数値、企業計画、将来見通しには不確実性があり、判断は必ず一次情報とご自身の状況にもとづいて行ってください。
