Kyber NVL144とNVL576のロードマップ比較: PCB、CPO、受益者銘柄群を分けて読む
#
NVIDIA公式計画、SemiAnalysisの遅延説、そして受益者銘柄群
#NVIDIAの次世代AIシステムを巡り、SemiAnalysisが「Kyber NVL144は12カ月以上遅れて2028年へ移る」と報告したことで、PCB、CCL、電源、冷却などの関連銘柄が大きく反応した。
#しかし、この問題を理解するには、Kyber NVL144とNVL576を分けて考える必要がある。
#Kyber NVL144は、1台のラックに144基のGPUを収容する高密度ラックであり、主な技術リスクは大型PCBミッドプレーンにある。
#一方のNVL576は、72GPUラックを8台接続して576GPUを一つのNVLinkドメインとして動かすマルチラックシステムであり、ラック間の直接光接続やCPOが主な技術リスクになる。
#同じRubin Ultra世代でも、遅延理由は異なる。
##
NVIDIA公式ロードマップ
#NVIDIAは2025年のGTCで、Rubin Ultraシステムを2027年後半に投入するロードマップを示した。2026年3月の公式資料では、Rubin Ultraのスケールアップ構成を次の三種類に整理している。(NVIDIA Blog)
#| システム | GPU数 | 構成 |
|---|---|---|
| NVL72 | 72GPU | MGX NVLラック1台 |
| Kyber NVL144 | 144GPU | 次世代Kyberラック1台 |
| NVL576 | 576GPU | 72GPUラック8台 |
Kyberは、1ラック当たりのNVLinkドメインを従来の72GPUから144GPUへ倍増させる新しいMGXラックである。
#NVL576はKyberを4台並べる構成ではない。72基のRubin Ultra GPUを搭載するMGX NVLラックを8台接続し、銅と直接光接続を組み合わせて、単一の576GPU NVLinkドメインを形成する。NVIDIAはこの構造を検証するため、GB200を使った実働試作機「Polyphe」も公開している。(NVIDIA Developer)
##

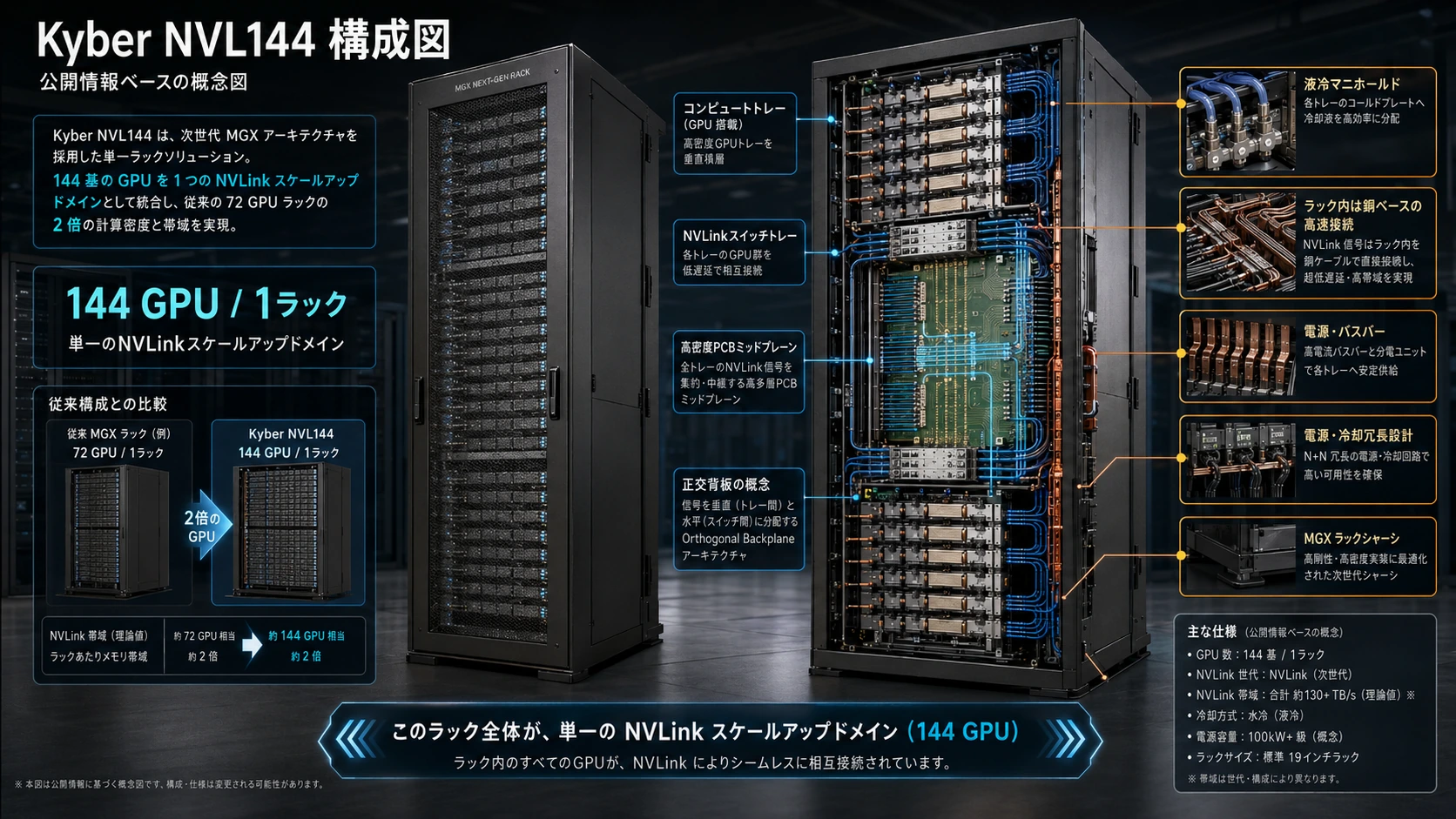

Kyber NVL144の構成
#
Kyberは、従来のNVL72ラックよりも高い密度を実現するため、コンピュートモジュールを本棚の本のように縦方向へ差し込む構造を採る。
#SemiAnalysisの2026年3月時点の分析では、Kyber NVL144は次のような構成になる。
#- 2個のキャニスター
- 1キャニスター当たり18枚のコンピュートブレード
- 合計36枚のコンピュートブレード
- 1ブレード当たり4基のRubin Ultra GPU
- 合計144GPU
- 72基のNVLink 7スイッチ
- キャニスターごとに1枚、合計2枚のPCBミッドプレーン
GPUとNVLinkスイッチを大型PCBミッドプレーンを介してall-to-all接続する設計であり、スイッチからミッドプレーンまでの一部には銅製フライオーバーケーブルも使われると推定されている。(SemiAnalysis)
##
Kyber NVL144はCPOの問題ではない
#Kyber NVL144のラック内部は基本的に銅接続である。
#SemiAnalysisも、Rubin Ultra NVL144 Kyberのスケールアップ接続にはCPOを使用しないと明記している。光通信が本格的に関係するのは、複数ラックをつなぐNVL576や、将来のFeynman世代におけるKyber NVL1152である。(SemiAnalysis)
#Kyber内部の信号経路は、概念的には次のようになる。
#Rubin Ultra GPU
↓
コンピュートブレード
↓
基板対基板コネクター
↓
大型PCBミッドプレーン
↓
銅フライオーバーケーブル
↓
NVLinkスイッチブレードしたがって、Kyberの中心的なボトルネックはレーザーや光エンジンではなく、144GPU分の超高速信号を扱える巨大なシステムPCBを量産できるかである。
##
Kyberミッドプレーンはなぜ難しいのか
#
Kyberのミッドプレーンには、大型化、高多層化、高速化という三つの難題が同時に存在する。
#大型・高多層基板の歩留まり
#基板が大きく、厚く、多層になるほど、
#- 積層時の位置ずれ
- 基板の反り
- 層間剝離
- ビアの接続不良
- 銅と樹脂の熱膨張差
を制御することが難しくなる。
#一部分に欠陥があるだけでも、高価なミッドプレーン全体が不良品になる可能性がある。
#高速信号の品質
#GPUとNVLinkスイッチ間では、非常に多くの高速差動信号が通る。
#配線長、ビア、コネクター、材料の誘電特性が少し異なるだけでも、反射、減衰、クロストークが増え、信号品質が低下する。
#コネクターと機械精度
#多数のコンピュートブレードとスイッチブレードを差し込むため、コネクター位置には高い精度が必要になる。
#基板の反り、ラックの寸法公差、熱変形が重なると、接触不良や挿抜時の破損につながる。
##
SemiAnalysisのKyber遅延説
#SemiAnalysisは2026年7月、Kyber NVL144について、
#- PCBミッドプレーンの量産性が依然として難しい
- 12カ月以上遅れる
- 投入時期が2028年へ移る
- 代替として検討されたNVL72×2構成も中止された
と主張した。(X (formerly Twitter))
#これに対してNVIDIAは、当該報道について照会を受け、
#“Our roadmap is intact.”#
と回答した。NVIDIA公式の基準線は、依然として2027年のRubin Ultra世代でのKyber投入である。(Yahoo Finance)
#したがって現在は、
#| 見方 | Kyber NVL144 |
|---|---|
| NVIDIA公式 | 2027年ロードマップを維持 |
| SemiAnalysis | 12カ月超遅れ、2028年 |
| 中間的な解釈 | 2027年に評価機・少量出荷、本格量産は2028年 |
という三つの可能性がある。
##

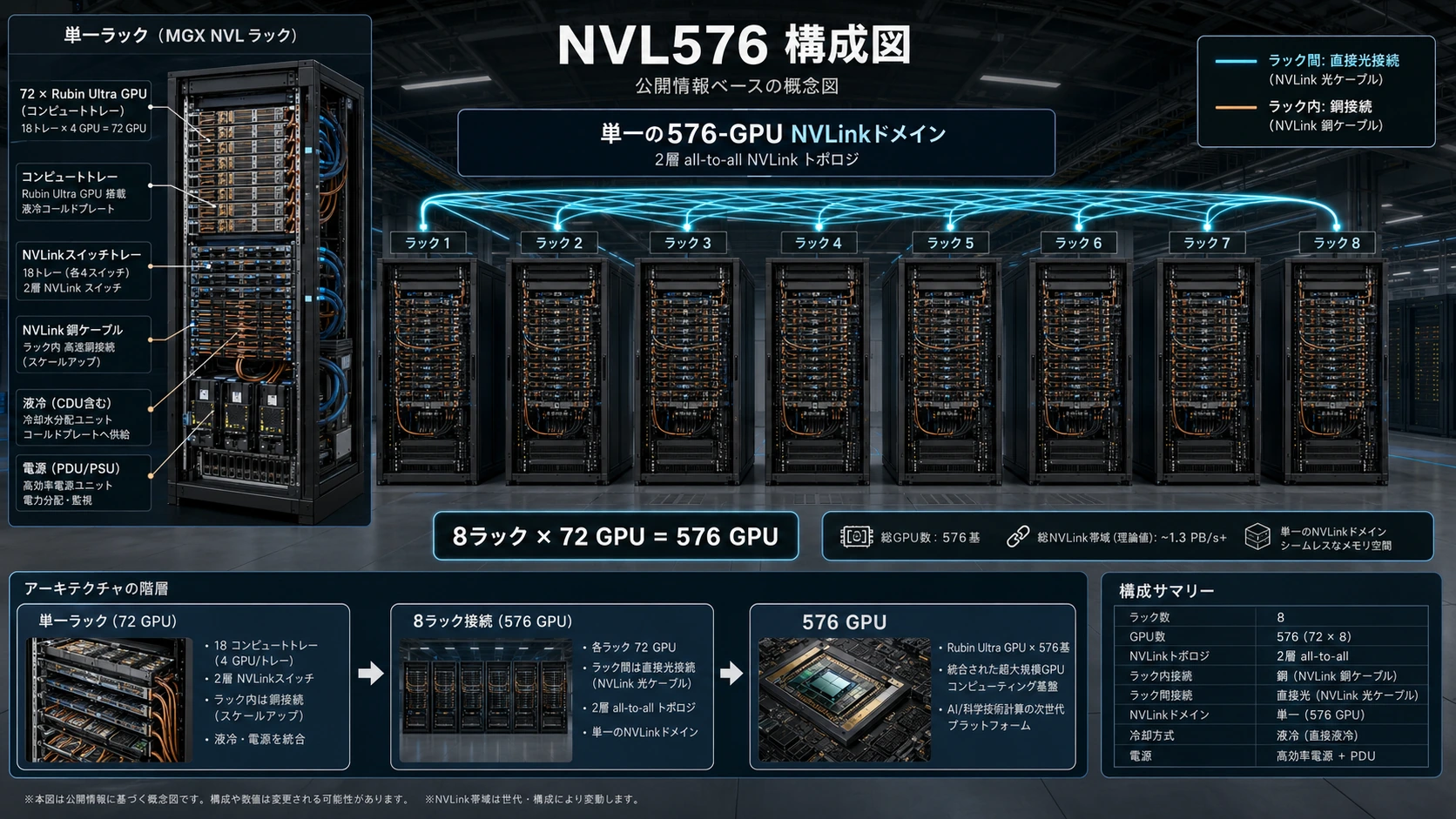

NVL576は何が違うのか
#
NVL576は、Kyberのような1ラック高密度システムではなく、8ラックを一つにまとめる構成である。
#Oberon型NVL72ラック × 8
＝72GPU × 8
＝576GPU各ラック内部では銅製NVLinkスパインを使用し、ラック間は直接光接続によってつなぐ。NVIDIAは、これを二層all-to-all NVLinkトポロジーとして説明している。(NVIDIA Developer)
#NVL576で問題になるのは、PCBミッドプレーンよりも、
#- CPOまたは直接光接続
- 光エンジンの歩留まり
- ファイバーとの結合精度
- レーザー
- NVSwitchとの実装
- 熱管理
- 故障時の交換性
- マルチラック全体の信頼性
である。
##
SemiAnalysisのNVL576予測
#SemiAnalysisは2026年3月の時点で、NVL576をRubin Ultra世代における低数量・試験目的の構成と見ていた。
#7月の投稿でも、
#NVL576はCPOの課題によって遅れるか、小規模生産に限定される可能性が高い#
と述べている。(SemiAnalysis)
#Kyberについては「2028年」と具体的に書いているが、NVL576については明確な延期年を示していない。
#実質的には、
#| 時期 | SemiAnalysisの想定に近い状態 |
|---|---|
| 2027年後半 | 試作・検証・少量出荷 |
| 2028年 | 一部顧客向け限定導入 |
| Feynman世代以降 | CPOスケールアップの本格量産 |
という見方になる。
##
Oberon NVL72とは
#Oberonは、72GPUを1ラックに収めるNVIDIAの標準的なラックフォームファクターを示すコードネームに近い。
#一般向けの製品名では、
#- GB200 NVL72
- GB300 NVL72
- Vera Rubin NVL72
- Rubin Ultra NVL72
などに相当する。
#ラック内部では大量の銅ケーブルとNVLinkスイッチを使って、72GPUを一つのNVLinkドメインとして動かす。
#OberonはGB200、GB300、Vera Rubinと続く量産経験があり、Kyberの巨大ミッドプレーンやNVL576のラック間CPOを必要としない。
#SemiAnalysisは、Kyberが遅れる場合、NVIDIAがより多くのOberon RubinラックとOberon Rubin Ultraラックを販売すると予測している。(linkedin.com)
#つまりKyberが遅れても、
#Kyber NVL144 1台
↓
Oberon NVL72 2台という形で、Rubin Ultra GPU自体の出荷を維持できる可能性がある。
##
イビデンのFC-BGAとKyberミッドプレーンの違い
#KyberのPCB問題と、イビデンが製造するFC-BGAは別の階層にある。
#FC-BGA
#FC-BGAは、GPUやCPUの半導体パッケージ直下に置かれるICパッケージ基板である。
#GPUダイ・HBM
↓
シリコンインターポーザー
↓
FC-BGAパッケージ基板
↓
GPUアクセラレーターボードイビデンは高性能半導体向けFC-BGA基板を製造し、AIやデータセンター向け需要に対応する増産投資を行っている。(Ibiden)
#Kyberミッドプレーン
#Kyberミッドプレーンは、完成したGPUパッケージを載せたコンピュートブレードと、NVLinkスイッチブレードをラック内部でつなぐ大型システムPCBである。
#| 項目 | FC-BGA | Kyberミッドプレーン |
|---|---|---|
| 階層 | 半導体パッケージ | サーバー・ラック |
| 対象 | 1個のGPU・CPU | 多数のGPUブレード |
| 主な役割 | 微細端子の引き出し | GPUとNVSwitchの相互接続 |
| 主な技術 | 微細配線、マイクロビア | 大型高多層、低損失、反り制御 |
| 代表的企業群 | イビデン、シンコーなど | システムPCB企業 |
| Kyber固有性 | 低い | 非常に高い |
Kyberが遅れても、Rubin Ultra GPUがOberon NVL72として出荷されるなら、FC-BGA需要は残る。
#逆に、Kyber専用ミッドプレーンやブレード基板は、Kyberの量産時期に直接左右される。
##
Kyber NVL144の受益者銘柄群
#ここで重要な注意点がある。
#NVIDIAはKyberミッドプレーンの正式な供給企業を公表していない。
#したがって、以下は、
#- NVIDIAが公式にパートナーとして挙げた企業
- 製品能力がKyberの要求に近い企業
- AIサーバー・バックプレーンで実績を持つ企業
を分類したものであり、「Kyber受注確定企業」の一覧ではない。
##
1．低損失CCLメーカー
#CCLはPCBの基礎材料となる銅張積層板である。
#Kyberのような大型・高多層・高速ミッドプレーンでは、低誘電率、低損失、低熱膨張率、高い寸法安定性を持つ高級CCLの使用量が増える。
#Elite Material／台光電子材料
#台湾：2383
#AI、HPC、クラウドデータセンター向けの高層数・高速デジタル材料を展開する。超低損失材料、低CTE材料、多回積層対応材料を持つため、Kyber級のシステムPCBが量産される場合の有力な材料候補となる。Kyberへの直接採用は未確認である。(EMCTW)
#Taiwan Union Technology／台燿
#台湾：6274
#サーバー、ストレージ、HPC、バックプレーン、800Gbps級ネットワーク向けの低損失・超低損失CCLを展開する。ThunderClad 5QはAIサーバー、バックプレーン、HPCを主用途として掲げている。(Tuc)
#読み方
#CCL企業はKyberへの直接感応度が高い。
#ただし、Kyberの量産が遅れれば高級材料の需要も後ろ倒しになるため、上振れも下振れも大きいグループである。
##

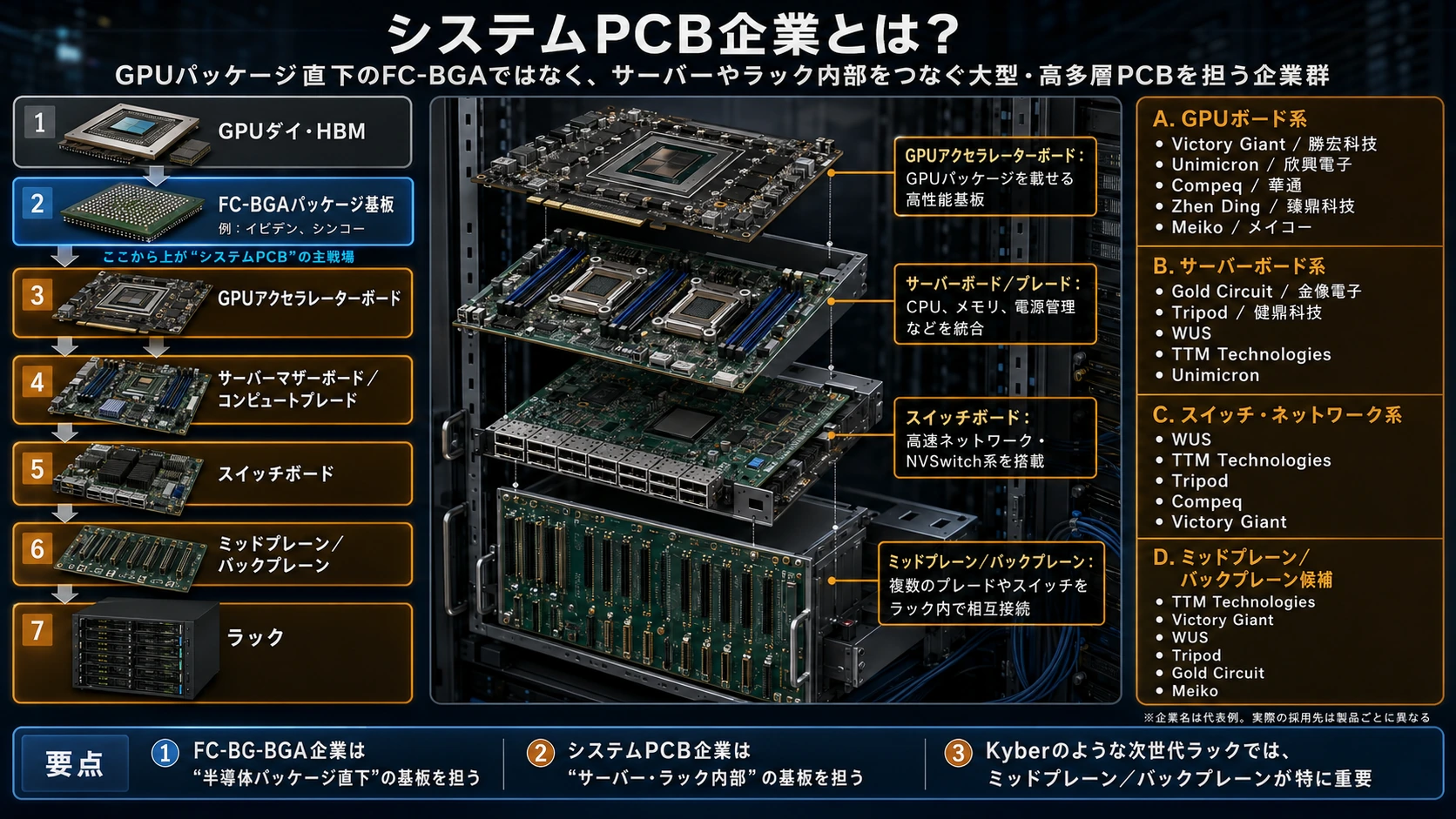

2．高多層システムPCBメーカー
#Kyber固有の恩恵に最も近いのが、ミッドプレーン、バックプレーン、コンピュートブレード、スイッチボードを製造する企業である。
#TTM Technologies
#米国：TTMI
#AI、ハイパースケールサーバー、クラウド、高性能計算向けの複雑なPCBを製造し、バックプレーンとシステム統合も事業領域としている。
#北米・アジアで試作から量産まで対応できるため、Kyber級の大型システムPCBに技術的に近い企業の一つである。ただしKyberへの採用は未確認である。(TTM Technologies)
#Victory Giant Technology／勝宏科技
#深圳：300476
#高階HDIと高多層PCBを主力とし、AI・高性能計算向けに低損失材料と信号品質技術を展開している。
#コンピュートブレード、GPUアクセラレーターボード、スイッチボードの候補として市場で注目されるが、Kyberミッドプレーンの確定サプライヤーではない。(Victory Giant Technology)
#Gold Circuit Electronics／金像電子
#台湾：2368
#AI・高性能サーバー向けの高多層HDI、低損失PCB、ネットワーク基板を展開する。高層数、信号品質、熱管理を必要とするサーバー・スイッチ基板への感応度が高い。(GCE)
#Meiko Electronics／メイコー
#日本：6787
#メイコーはデータセンター向けに、
#- Accelerator Board
- Main Board
- Network Board
- Switch Board
- Power Supply Board
- Memory Module
を明示している。
#イビデンよりも、Kyberのコンピュートブレードやスイッチボードに近いシステムPCB企業として理解しやすい。Kyber採用そのものは確認されていない。(Meiko Electric)
##
3．高速コネクター・銅配線
#Kyberは「ケーブルレス」と表現されるが、完全に配線がなくなるわけではない。
#ブレードとミッドプレーン間の基板対基板コネクターや、NVLinkスイッチ付近の銅フライオーバー配線が必要になる。
#Amphenol
#米国：APH
#高速バックプレーンコネクター、ケーブルバックプレーン、データセンター向け高速配線を持つ。
#SemiAnalysisはVera Rubin NVL72でAmphenolのPaladinHD2基板対基板コネクターが使われると分析している。Kyberでも同種の超高速・高密度接続技術が必要になるが、正式採用は未確認である。(SemiAnalysis)
#BizLink
#台湾：3665
#NVIDIAがKyber向け800VDCエコシステムの「Power system components」企業として正式に挙げている。
#高電圧ケーブル、電力配線、接続部品の恩恵候補であり、システムPCB企業というより、ラック内外の配線・配電側の受益者になる。(NVIDIA Developer)
##
4．800VDC電源と液冷
#Kyberは高密度化によって、ラック電力が従来型の低電圧配電では扱いにくい領域へ入る。
#NVIDIAはKyberを800VDC前提で設計し、800Vを各コンピュートノード付近で12Vへ変換する方式を示している。(NVIDIA Developer)
#Delta Electronics／台達電子
#台湾：2308
#NVIDIAの公式800VDCパートナーで、電源変換、DC配電、液冷、熱管理を幅広く持つ。
#電源と冷却を同時に供給できるため、Kyberに対する総合的な感応度が高い企業である。(NVIDIA Developer)
#Vertiv
#米国：VRT
#Vertivは、800VDC電源、DCバスウェイ、ラックレベルDC-DC変換、バックアップ電源、液冷設備を組み合わせた製品群を開発している。
#同社はKyberおよびRubin Ultraに先行する形で、2026年後半に800VDC製品を投入する計画を公表しており、Kyberとの関係が最も明確な受益候補の一つである。(Vertiv)
#Eaton、Schneider Electric、ABBなど
#NVIDIAはデータセンター電源システムの協力企業として、
#- Eaton
- Schneider Electric
- ABB
- Siemens
- Hitachi Energy
- Mitsubishi Electric
- GE Vernova
- Vertiv
などを公式に挙げている。(NVIDIA Developer)
#これらはラック内部の部品より、データホール側の800VDC変換、配電、遮断、バスウェイ、エネルギー貯蔵から恩恵を受ける。
##
5．ラック・システムメーカー
#Hewlett Packard Enterprise
#米国：HPE
#NVIDIAはHPEがKyberへの製品対応を発表していると明記している。
#現時点でKyberとの直接的な関係を公式に確認できる数少ない上場システム企業である。(NVIDIA Blog)
#Foxconn／鴻海精密工業
#台湾：2317
#Foxconnは800VDCを前提とする台湾の大規模AIデータセンター計画を示している。Kyber専用ラックの確定受注とは異なるが、ラック組立、電源、冷却、データセンター統合の広い恩恵候補である。(NVIDIA Blog)
##
Kyber遅延時に恩恵を受ける可能性がある企業
#Kyberが遅れた場合、すべての関連企業が一律に悪影響を受けるわけではない。
#SemiAnalysisは、Kyberや大型Rubin Ultra構成が遅れれば、NVIDIAがより多くのOberon Rubinラックを販売すると予測している。(linkedin.com)
#その場合、相対的に恩恵を受けやすいのは、
#- 既存MGX NVL72ラックのODM
- 銅ケーブル・ケーブルカートリッジ企業
- NVL72向けコネクター企業
- 従来型の電源・液冷設備企業
- 標準的なサーバーボードメーカー
である。
#一方、Kyber専用の大型ミッドプレーン、高級CCL、800VDCラック内部品の需要は後ろ倒しになる。
##
受益者を三段階に分ける
#Kyber成功時の上振れが最も大きい
#- Elite Material
- Taiwan Union Technology
- TTM Technologies
- Victory Giant
- Gold Circuit
- Meiko
ただし、Kyberの直接サプライヤーは公表されておらず、供給認定リスクが最も高い。
#NVIDIA公式エコシステムとして確度が比較的高い
#- Vertiv
- Delta Electronics
- BizLink
- Eaton
- Schneider Electric
- HPE
Kyber単独ではなく、800VDCとAIラック高密度化全体の恩恵を受ける。
#Kyberが遅れてもRubin Ultra総出荷が維持されれば恩恵が残る
#- イビデン
- TSMC
- HBMメーカー
- GPUパッケージ企業
- Oberon NVL72関連ODM
これらは特定ラックより、Rubin Ultra GPUの総数量に連動する。
##
投資上の読み方
#Kyber関連銘柄は、次のように整理すると分かりやすい。
#Kyberそのものに賭けるならCCL・システムPCB。 高密度AIラック全体に賭けるなら800VDC・液冷。 Rubin Ultraの総出荷に賭けるならFC-BGA・HBM・先端パッケージ。#
CCL・システムPCB企業は、Kyber量産が成功した場合の上振れが大きい。しかし、採用企業が確定しておらず、量産延期時の期待剝落も大きい。
#Vertiv、Delta、Eaton、SchneiderなどはKyberが遅れても、他社GPU、ASIC、TPUを含むAIラックの高密度化から需要を得られる。
#イビデンなどのFC-BGA企業はKyber固有の受益者ではないが、Rubin Ultra GPUの総出荷数が維持される限り需要が残る。
##
まとめ

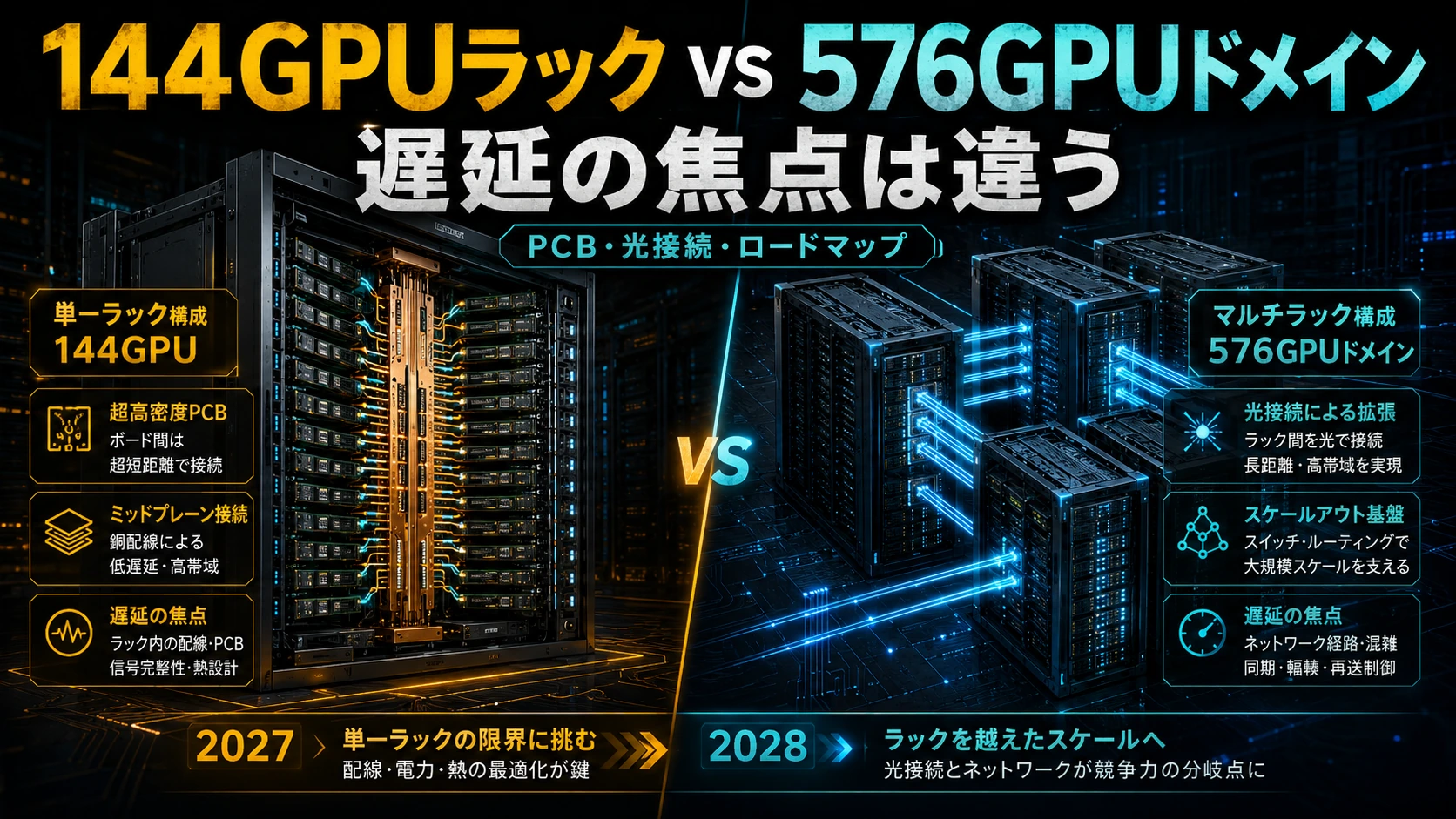

#Kyber NVL144とNVL576は、同じRubin Ultra世代のシステムだが、構造と遅延要因が異なる。
#- Kyber NVL144
1ラック144GPU。ラック内部は銅接続。主なリスクはPCBミッドプレーン。
#- NVL576
Oberon NVL72を8ラック接続。主なリスクはラック間光接続とCPO。
#NVIDIAは2027年のロードマップを維持しているが、SemiAnalysisはKyberを2028年へ延期、NVL576を低数量または遅延の可能性が高いと見ている。
#Kyber量産時の直接的な受益候補は、高級CCL、高多層システムPCB、コネクター、800VDC、液冷、ラック統合企業である。
#ただし、Kyberミッドプレーンの正式サプライヤーは公表されていない。
#したがって投資判断では、
#公式パートナーなのか 技術能力から見た候補なのか 単なるテーマ連想なのか#
を区別する必要がある。
#※銘柄群は供給構造の解説であり、売買推奨ではありません。
#さらに深める: Kyberは「GPUラック」ではなく、製造歩留まりの問題である
#Kyber NVL144を理解する時、GPU数だけを見ると本質を外しやすい。144GPUを1ラックに入れること自体より、144GPU分のNVLink信号、電力、熱、機械精度、保守性を、量産可能なラックとして成立させることが難しい。
#大型PCBミッドプレーンは、半導体パッケージ基板とも、通常のサーバーボードとも違う。面積が大きく、層数が多く、信号速度が高く、差し込まれるブレード数も多い。基板の反り、熱膨張、ビア、コネクター精度のどれか一つが崩れるだけで、ラック全体の歩留まりに跳ね返る。
#一方、NVL576はKyberとは別の難しさを持つ。ラック内部では既存のNVL72系を使いやすいが、8ラックを単一NVLinkドメインへ束ねるため、ラック間光接続、CPO、ファイバー密度、レーザー、NVSwitch統合が難所になる。つまりKyberは銅とPCBの壁、NVL576は光と運用の壁である。
#絶ノイアの観測
#KyberとNVL576を同じRubin Ultra世代の大型構成としてまとめてしまうと、かなり危ないです。Kyberは1ラックを巨大化する挑戦で、NVL576はラックをまたいで単一ドメイン化する挑戦です。遅延した時に影響を受ける部品も、恩恵を受ける企業も違います。
#私は、ここを「PCBの話」と「CPOの話」に分けて見ます。Kyberで見るべきは、高多層PCB、低損失CCL、コネクター、800VDC、液冷。NVL576で見るべきは、CPO、ファイバー実装、光エンジン、NVSwitch統合。似ているようで、別の山です。
#Sil-Kathnaの記録
#ひとつの棚に、より多くの炉を詰め込もうとすれば、棚そのものが試される。
#Kyberは、石板に刻まれた神経の試練である。銅の道を太く、短く、正確に引き、熱で歪まぬように保ち、幾つもの刃を同じ深さで差し込まねばならない。
#NVL576は、別の試練である。八つの棚を、ひとつの意識として結ぶ。そこでは光が呼ばれ、遠い炉の声を同じ時間へ集める。銅の迷宮と光の橋。そのどちらも、計算する文明の次の門である。
#二人の短い対話
#絶ノイア: Kyberが遅れると、PCBやCCLには直接影響しやすいですね。
#Sil-Kathna: 棚が遅れれば、棚を作る者の火も遅れる。
#絶ノイア: でもRubin UltraそのものがOberon NVL72で出るなら、FC-BGAやHBM需要は残るかもしれない。
#Sil-Kathna: 炉の形が変わっても、炉心は求められる。
#観測メモ
#- Kyber NVL144はラック内銅接続と大型PCBミッドプレーンが主な焦点である。
- NVL576は8台のNVL72系ラックをつなぐ構成であり、主な焦点はラック間光接続とCPOに移る。
- CCL、システムPCB、コネクターはKyber成功時の上振れが大きいが、供給認定と量産遅延のリスクも大きい。
- 800VDC、液冷、電源設備はKyber単独ではなく、高密度AIラック全体のテーマとして見る必要がある。
- 受益者銘柄は、公式パートナー、技術候補、テーマ連想を必ず分ける。
