「スペック表の数字が“意味”でつながる」と、複雑に思える概念も理解しやすいです。 SK hynixのHBM4にも触れます。

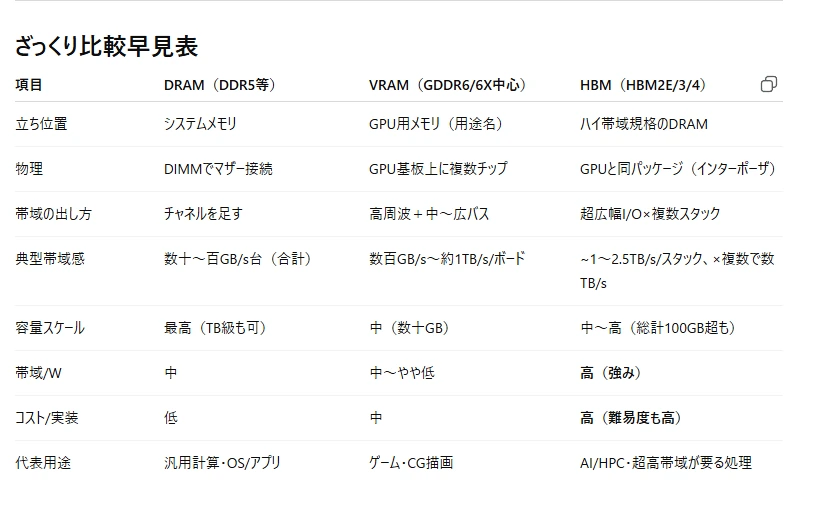

まずは俯瞰：GPU・DRAM・HBM・VRAMの関係

• GPU：演算プロセッサ本体。メモリにアクセスしてデータを読み書きする側（≒主人公）。
• DRAM：揮発性メモリの総称/技術。PCのDDR5、スマホのLPDDR5(X/6)、グラフィックス用のGDDR6/7、高帯域のHBMは “いずれもDRAMの種類”。
• VRAM：GPU専用に直結して使う用途名。GDDRやHBMがGPUに直結していれば、それはそのボードの「VRAM」。
• HBM：High Bandwidth Memory。DRAMダイを縦に積む（TSV）規格で、超広幅I/Oと短配線で高帯域・高効率を狙う。最新はHBM4。JEDEC（業界標準化団体）が仕様を定めています。(Tom's Hardware)

バス幅とメモリコントローラ：数字がどう噛み合うか

GDDR系（一般的なdGPUの作法）

• **1チップ=32bit幅（x32）**が通例。したがって バス幅
  $$bit$$
  = 32 ×（チップ枚数）。

例：256bitなら x32チップが8枚。MicronのGDDR6資料でも*“32 DQs per component（=x32）”\*と明記。(assets.micron.com)

• メモリコントローラはGPUダイ内に32bit単位で複数入り、本数の合計＝バス幅になります（例：6本→192bit、8本→256bit）。
• SKUの作り分けはだいたいこの三択：

① コントローラ本数（=バス幅）を変える　② チップ密度だけ上げて容量だけ増（バス幅据え置き）　③ メモリレートを上げて帯域だけ増。

HBM（HBM3→HBM4）

• 単位は“1スタック”（縦積みDRAM＋ベースロジック）。
• HBM3は1スタック1,024bit、HBM4は2,048bitまで拡大（32チャネル×各64bit、各チャネルは擬似チャネル×2）。この“幅の倍増”が帯域ジャンプの土台。(Tom's Hardware)
• GPU側にはスタック単位のメモリコントローラIPを複数載せ、スタック数を増やして容量・帯域を水平にスケールさせます。

VRAM容量の決まり方：HBMは「ダイ容量×段数」

• HBMの1スタック容量

= （ダイ容量）×（段数=8/12/16-Hi） 例：32Gb（=4GB）/ダイ × 16-Hi = 64GB/スタック。JEDECのHBM4は24Gb/32Gb密度と最大16-Hiに対応→1スタック最大64GBが上限設計の目安です。(HPCwire)

• 総VRAM容量 = （1スタック容量）×（スタック数）。

例：48GB/スタック × 8スタック = 384GB。

ポイント：バス幅やチャネル数は“速さ（帯域）”の話であって“容量”は「密度×段数」で決まる、を身体で覚える。

Hi（ハイ）＝“何段重ねか”の素直な数え方

• 8-Hi / 12-Hi / 16-Hi … は縦積み段数のこと。
• 段数を増やすと容量は線形に増えるが、熱・歩留まり・高さの課題も増えるため、実製品は発熱対策（MUF接着、薄型ダイ等）を駆使してバランスを取ります。HBM4世代でも12-Hi/16-Hiが主要レンジ。(SK hynix Newsroom -)

ピン（per-pin）の速度と“Gb/s”の正体

• メモリの「○○Gb/s（per pin）」は、1本の信号線が1秒あたりに運ぶビット数。
• GDDRもHBMもDDR（倍転送）系なので、公称“Gb/s”は既に倍転送を織り込んだ有効レートです（ここに×2をさらに掛けないのがコツ）。

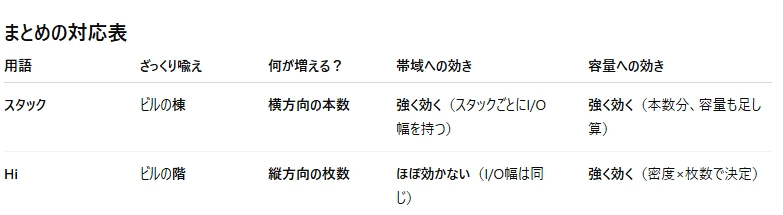

• スタック＝“ビルの棟数”
• Hi＝そのビルの“階数”

スタック（HBMスタック）とは？

• **1つのHBM“塊”のこと。

ロジックベースダイ（下階の管制塔）＋複数枚のDRAMダイを縦に積層**（TSVで接続）したユニットを指します。

• GPUパッケージの周囲にこのスタックを複数本並べます（例：6スタック、8スタック…）。
• 帯域と容量を“横方向”に足す単位：

• 帯域…スタックごとに固定のI/O幅（HBM2/3: 1,024bit、HBM4: 2,048bit）を持つので、スタック数を増やすと帯域がほぼ線形に増える。
• 容量…1スタックの容量の**“本数分”が合算されるので、こちらも線形に増える**。

たとえば HBM3 の 1スタックが ≈1.2TB/s の帯域・24GBの容量なら、8スタックで ≈9.6TB/s・192GB といった具合で伸びます（実効は配線・消費電力・温度で前後）。

Hi（ハイ）とは？

• 「N-Hi」は**そのスタックの“DRAMダイの枚数”**を表す記号です（ロジックベースは数えない）。

• 4-Hi / 8-Hi / 12-Hi / 16-Hi …と増えるほど、縦方向に何枚積んだかを示す。
• 容量を“縦方向”に増やすノブ：

• 1ダイの密度（Gb） × Hi（枚数） = 1スタック容量
• 例：1ダイ 24Gb（=3GB） のHBM3で 8-Hi → 24Gb×8 = 192Gb = 24GB/スタック。
• 帯域は基本“Hiで変わらない”：

• 帯域は**I/O幅（bit）×ピン速度（Gb/s）**で決まり、Hiの増減では増えない（内部並列度やタイミング条件でわずかに差が出ることはあっても、設計上は容量ノブ）。

スタックは一塊のイメージでHiに1ダイの密度を掛ける事でスタックの容量が求められます

計算ミニチート

• 1スタック容量 ＝ （1ダイ容量）×（Hi）
• 1スタック帯域（GB/s） ＝ （I/O幅
  $$bit$$
  ÷ 8）×（ピン速度
  $$Gb/s$$
  ）

• HBM3：1,024bit、HBM4：2,048bit
• 総容量＝ 1スタック容量 × スタック数
• 総帯域＝ 1スタック帯域 × スタック数

具体例（感覚づけ）

• HBM3（例）：1ダイ=24Gb=3GB

• 8-Hi → 24Gb×8=192Gb=24GB/スタック
• ピン速度 9.6Gb/s とすると 1スタック帯域 ≈ (1024/8)×9.6 = 1,228.8 GB/s ≈ 1.23TB/s
• 8スタックなら 容量=24GB×8=192GB, 帯域≈1.23×8=≈9.8TB/s
• HBM4（例）：1ダイ=32Gb=4GB、2,048bit

• 16-Hi → 32Gb×16=512Gb=64GB/スタック
• ピン速度 8Gb/s（JEDEC）→ 1スタック 2.0TB/s、10Gb/s実装なら 2.56TB/s
• 8スタックで 容量=64GB×8=512GB, 帯域=2.0〜2.56×8=16〜20.5TB/s

• **より多く“入れたい”**なら：**Hi（縦）**を上げる or **スタック数（横）**を増やす。

• ただし Hiを上げると熱・高さ・歩留まりの難易度が上がる。
• **より速く“回したい”**なら：スタック数を増やす（=I/O幅合計を増やす）か、ピン速度の高い世代/グレードを選ぶ。

• Hiを増やしても帯域は増えない点がハマりどころ。

帯域幅の式（覚えやすい版）

• HBM4（1スタック）例：2,048bit × 8Gb/s ÷ 8 = 2,048GB/s ≒ 2.0TB/s（JEDEC標準レート）。10Gb/sなら2.56TB/s/スタック。(Tom's Hardware)
• 総帯域はスタック数倍でほぼスケール（配線・電力・熱が許す範囲で）。

SK hynixのHBM4：標準を超えるスピードと量産準備

• JEDECのHBM4は2,048-bit幅と最大8Gb/s/ピンを規定（理論2TB/s/スタック）。ダイ密度は24Gb/32Gb、最大16-Hiで64GB/スタックまでの道筋が整理されました。(Tom's Hardware)
• SK hynixは HBM4の開発完了＆量産準備を発表。“10Gb/s超/ピン”を実現し、標準（8Gb/s）比で25％超のマージンを掲示。12-Hi実装・MR-MUFなどの積層・放熱技術もアピールしています。(SK hynix Newsroom -)
• 報道では、2025年にサンプル出荷～量産立ち上げの流れが示唆され、主要顧客（AI/GPUベンダ）向けに2,048-I/O×10Gb/s級を供給する見通し。(Reuters)

まとめると：**HBM4の“幅（2,048bit）×速さ（8→10Gb/s/ピン）×高さ（12/16-Hi）”**の三段攻めで、1スタック2～2.56TB/s、容量は最大64GB/スタックまで見える——これが“次世代AI/GPUのエンジン”たる所以です。

スペック表の読み方・実戦メモ（GDDRとHBM）

• GDDR系

1. バス幅（192/256/320/384bit…）を見る
2. チップ枚数 ≒ バス幅/32（x32が基本） → 概容量＝（チップ容量）×（枚数）
3. 帯域＝（バス幅/8）×Gb/s（Gb/sはそのまま使う）
4. GDDR6XはJEDEC標準外のベンダー拡張（Micron×NVIDIA、PAM4）。“標準”と混同しない。(Tom's Hardware)

• HBM系

1. スタック数（= 本数）を見る
2. 1スタック容量＝（ダイ密度）×（Hi） → 総容量＝スタック数倍
3. 1スタック帯域＝（2,048/8）×Gb/s（HBM4） → 総帯域＝スタック数倍
4. 実効は冷却・電力・配線品質で上下。レビューでは温度・スロットリング挙動も必ず確認。

よくある疑問に一言で

• 「HBMに“VRAM”はあるの？」

→ ある。HBMは規格名、VRAMは使い方（用途名）。GPU直結のHBMは、そのボードのVRAMそのもの。

• 「バス幅と容量って関係ある？」

→ 直接はない。容量=密度×段数、速さ=バス幅×Gb/s。

• 「Hiって何者？」

→ 縦積み枚数。8/12/16-Hi の“高さ”で容量を稼ぐ。

• 「per-pin ってなに？」

→ 1本の信号線の速度（Gb/s）。HBM4は標準8Gb/s、SK hynixは10Gb/s超を公表。(Tom's Hardware)

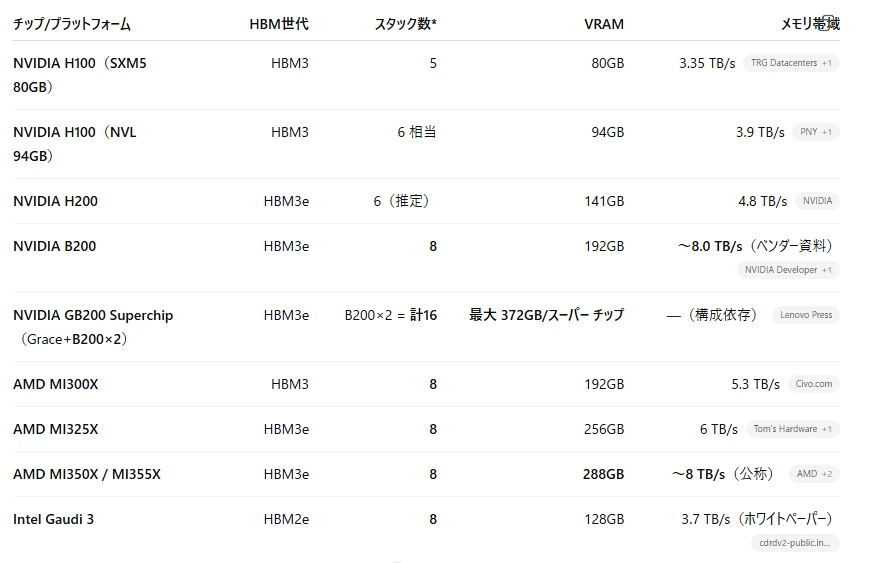

1スーパーチップ事のHBMスタック数

主要アクセラレータのHBMスタック数（横に何本）・総容量（VRAM）・実効帯域をざっと俯瞰できる表から。数字は“1 GPU（または1スーパー チップ）あたり”の代表値です（OEMや世代差で微差あり）。

* スタック数＝“パッケージ上でGPUダイの周囲に並ぶHBMスタックの本数（横）”。 （注）GB200はB200×2の“スーパー チップ”なので、表示は1スーパー チップ単位。Grace CPU側のLPDDR5Xメモリは別枠です（最大480GB級が一般的ですが、HBMではありません）。(Lenovo Press)

「スタック数の最大値」は何で決まる？（横の上限）

• 現行実装の上限は8スタックが主流（B200、MI3xx、Gaudi 3 など）。基板サイズ／シリコンインターポーザ面積（“ビーチフロント”）／熱設計が制約。
• 次の増加ポイントは12スタック：TSMCはCoWoS-Lの拡張で**“最大12 HBMスタック”**を公式に示しており、2027年量産のロードマップが公表済み。これは“横に何本置けるか”の物理上限を押し上げます。(ori.co)

実務的には「8→12スタック」への拡張で、同じ世代でも容量・帯域が直線的に伸びる（電力/冷却/歩留まりとのトレードオフは増大）。

「Hi（層数）の最大値」は？（縦の上限）

• HBM3/3E：一般に12-Hi（12層）まで。
• HBM4：標準で12-Hi/16-Hiが想定され、1ダイ**24Gb（=3GB）**クラスが主流見込み。

• 12-Hi ⇒ 36GB/スタック、16-Hi ⇒ 48GB/スタックが目安。(Tom's Hardware)
• さらにHBM4はI/Oが2,048-bitに倍増、JEDEC基準の8 Gb/s/Pinに対し、各社は10 Gb/s級をアピール。**電力効率も＋40%**をうたいます。(micron.com)

SK hynixのHBM4：どこまで来ている？

• 2025年9月にHBM4の開発完了と量産準備を公式発表。2,048-bit、>10 Gb/s/pin、12-Hi対応などを明示。(SK hynix Newsroom -)
• 業界ロードマップでは、12-Hi/16-Hiと24Gbダイを前提に36～48GB/スタックが標準化される見込み。次世代（HBM4E）も視野。(Tom's Hardware)

これから“何が”増えるのか（まとめ）

1. 横（スタック数）

→ 8 → 12スタックへ。パッケージング（CoWoS-L/R等）の発展で総容量・総帯域が素直に伸びる。(ori.co)

1. 縦（Hi：層数）

→ HBM4で12-Hi/16-Hiが一般化し、1スタック=36～48GB時代へ。(Tom's Hardware)

1. I/Oとピン速度

→ 2048-bit ×（8～10+ Gb/s/pin）で帯域が1スタックあたり倍増級。同一電力での効率も改善。(micron.com)

1. 製品例の見通し

• GB200/B200級：8スタック→将来12スタック版が視野。HBM4化で“（スタック数）×（層数）×（ピン速度）”の三重増。
• AMD MI350/355X後継：既に288GB/～8TB/sまで到達。HBM4採用世代で**>300GB/8TB/s超**が当たり前に。(AMD)
• Gaudi系：現行はHBM2e 128GB/3.7TB/s。HBM4世代では容量・帯域のテコ入れが鍵。(cdrdv2-public.intel.com)

余談：GB200の“VRAMはいくつ？”問題

• B200単体は192GB/～8TB/sが目安（8スタック）。(NVIDIA Developer)
• GB200 SuperchipはB200×2なので、**“HBM合計は最大372GB/スーパー チップ”**と記すサーバーベンダーの資料が多数（ECCや予約領域を含む“可用容量”の表記差に注意）。(Lenovo Press)

使い分けの指針（再掲）

• VRAM容量（=HBM容量）は大規模モデルの収容力に直結。
• 帯域は学習/推論時のスループットに直結。
• スタック数（横）とHi（縦）、ピン速度の三つ巴で“総容量×実効帯域”が決まる、という理解でOK。

I/Oピンのbitとは？

• HBMの**データI/O幅（bus width）は「1本のDQピン＝1bit幅」として数えます。

例：HBM2/3は1024-bit＝1024本のデータピン、HBM4は2048-bit**。この“bit”が広いほど同じピン速度でも帯域は大きくなります。HBMはチャネルを束ねてこの幅を作ります（HBM2=8×128bit、HBM3=16×64bit、HBM4=32×64bit）。(EE Times Asia)

• **ピンあたり転送速度（Gb/s per pin）**は1ピンで何ギガビット/秒送れるか。DDR系なので両エッジ転送ですが、公開されるGb/s値はその効果込みの“実効”です。
• **帯域幅（1スタック）**は

帯域

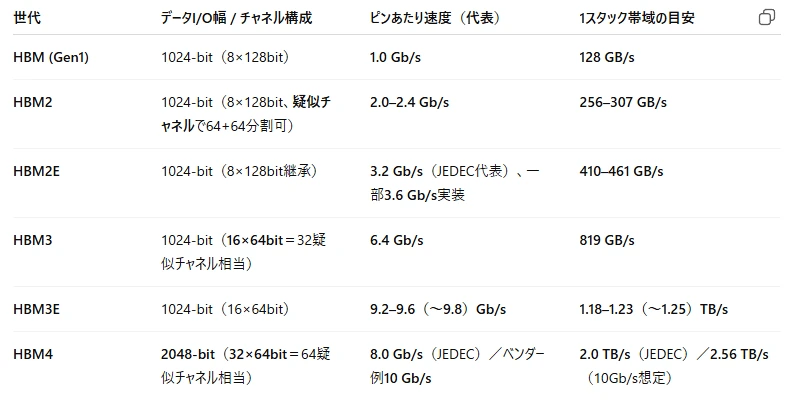

世代ごとのI/O構成と帯域（代表値）

出典（構成と速度）

• HBM/2：1チャネル128bit、HBM2は疑似チャネル（64+64）を導入、最大2.4Gb/sまで拡張。(EE Times Asia)
• HBM3：16×64bit＝1024-bit構成、6.4Gb/sで**〜819 GB/s/stack**。(synopsys.com)
• HBM3E：1024-bit据え置きで9.2〜9.6Gb/s（ベンダーにより表記差）。(Medium)
• HBM4：2048-bitへ倍増、JEDECは8Gb/s/pin → 2TB/s/stack。(オールアバウトサーキット)

• SK hynixは10Gb/s/pin達成を発表（JEDEC比+25%）。(SK hynix Newsroom -)

補足：I/Oは「データDQ」に加えてコマンド/アドレス/クロックなどの信号もあり、HBM3E世代では総配線は約2000本規模に達します（データ+制御）。このため実装はシリコンインターポーザ等の2.5D配線技術が必須になります。(Semiconductor Engineering)

計算式とサクッと計算例

• 式：帯域
  $$GB/s$$
  = (I/O幅
  $$bit$$
  ÷ 8) ×（ピン速度
  $$Gb/s$$
  ）
• 例1：HBM3（1024-bit, 6.4Gb/s）→ (1024/8)×6.4 = 819.2 GB/s。(ServeTheHome)
• 例2：HBM4（2048-bit, 8.0Gb/s）→ (2048/8)×8.0 = 2048 GB/s = 2.0 TB/s。(オールアバウトサーキット)
• 例3：HBM3E（1024-bit, 9.6Gb/s）→ (1024/8)×9.6 = 1228.8 GB/s ≈ 1.23 TB/s。
• 例4（ベンダー実装例）：HBM4（2048-bit, 10Gb/s）→ (2048/8)×10 = 2560 GB/s = 2.56 TB/s。(ServeTheHome)

進化のポイント（I/Oピン視点）

1. 幅を広げる：HBM→HBM3までは1024-bitで推移、HBM4で2048-bitに倍増（チャネルも8→16→32へ）。(ServeTheHome)
2. ピン速度を上げる：1.0→2.4→3.6→6.4→9.x→8（HBM4 JEDEC）/10（実装例）。世代ごとに信号方式・クロッキング・RAS/ECC強化などで引き上げ。(EE Times Asia)
3. 制御の細分化：HBM2の疑似チャネル導入→HBM3で16×64bit化→HBM4で32×64bit化。並列度が増え、実効性が上がります。(EE Times Asia)

この記事の狙いは「数字が意味でつながる体験」です。

• **HBM＝“幅を倍に、積み重ねで容量を伸ばし、短配線で効率を上げる”**発想。
• **GDDR＝“x32チップを並べて幅を作り、レートで速さを足す”発想。

どちらも式に落ちると読みやすい。次にスペック表を見かけたら、（バス幅/8）×Gb/sと、密度×Hi×スタック数**を指でなぞってみてください。もう“ただの数字”ではなくなります。

参照（主要ソース）

• JEDEC HBM4 概要：2,048-bit, 8Gb/s/ピン, 32チャネル, 最大64GB/スタック（24/32Gb×16-Hi）。(Tom's Hardware)
• Cadence：HBM4の24Gb/32Gb密度と16-Hiで64GB/スタックの解説。(Cadence Community)
• SK hynix：HBM4 開発完了・量産準備／10Gb/s超/ピン公表。(SK hynix Newsroom -)
• 報道：HBM4 サンプル～量産の進捗、2,048-I/O×10Gb/s級の文脈。(Reuters)
• GDDR6のx32（32 DQ）：1チップ=32bit幅の一次資料。(assets.micron.com)
• H100/H200/B200/GB200のメモリ仕様とベンダー資料：NVIDIA公式・Supermicro等。(TRG Datacenters)
• AMD MI300X/MI325X/MI350X/MI355Xの容量・帯域：AMD資料/各種報道。(Civo.com)
• Intel Gaudi 3の容量・帯域：Intelホワイトペーパーほか。(cdrdv2-public.intel.com)
• TSMC CoWoS-Lの“12スタック”ロードマップ：TSMC公式。(ori.co)
• JEDEC HBM4の骨子（2048-bit/8Gb/s/pin、12–16Hi想定など）とロードマップ記事：JEDEC公開情報の解説、各業界紙。(micron.com)
• SK hynix HBM4の最新発表（開発完了・量産準備、10Gb/s級、12-Hi等）：公式ニュース/報道。(SK hynix Newsroom -)
