半導体量子コンピュータの現状と将来性

第1章：序論：半導体量子コンピューティングの戦略的展望

1.1. 量子コンピューティングにおける半導体方式の位置づけ

次世代の計算パラダイムとして期待される量子コンピューティングは、現在、多様な物理系がその実現可能性を競い合う黎明期にある。超伝導回路を利用する「超伝導方式」、レーザーでイオンを捕捉・操作する「イオントラップ方式」、光子を量子ビットとする「光量子方式」、そして電気的に中性な原子を用いる「中性原子方式」など、それぞれが独自の長所と課題を抱えながら開発が進められている 。この技術的百花繚乱の状況において、「半導体方式」、特にシリコン基板上に形成した量子ドット内の電子スピンを量子ビットとして利用するアプローチは、他の方式とは一線を画す、極めて強力な戦略的優位性を秘めている。

その優位性の根源は、現代社会のデジタルインフラを支える半導体産業が、過去半世紀以上にわたって数十兆ドル規模の投資を通じて築き上げてきた巨大な製造インフラ、精密なプロセス技術、そして膨大な知識基盤を直接活用できる点にある 。超伝導方式やイオントラップ方式が、特殊な材料や真空技術、高度な光学系を要するオーダーメイドに近い製造プロセスに依存するのに対し、半導体方式は既存のCMOS（相補型金属酸化膜半導体）製造ラインとの高い親和性を持つ。これは単なるコスト削減や製造効率の向上に留まらない。将来的に数百万から数十億個の量子ビットを集積し、実用的な誤り耐性量子コンピュータを実現する上で不可欠となる、大規模集積化、品質の均一性、そして高い歩留まりを達成するための、最も現実的かつ実証された道筋を提供するものである 。

1.2. パラダイムシフトの意義

半導体量子コンピュータの開発は、単なる技術選択の一つではなく、「研究室の物理学」から「工場のエンジニアリング」への根本的なパラダイムシフトを象徴している。このシフトは、Intelやベルギーの研究機関imecといった半導体製造の巨人が、最先端の300mmウェーハプロセスを量子チップ製造に適用し始めたことで、もはや理論上の可能性ではなく、産業的な現実となりつつある 。

この変化がもたらす影響は計り知れない。これまで一部の研究者のための特殊な実験装置であった量子コンピュータが、データセンターに設置されるアクセラレータや、将来的にはエッジデバイスに組み込まれる汎用的な計算ツールへと進化する可能性が開かれるからである 。このパラダイムシフトは、量子ハードウェア製造の競争環境を根底から覆す。従来は、実験室レベルでいかに高性能な量子ビットを一つ作るかという物理学的な競争であった。しかし、半導体方式が主流となれば、競争の主戦場は、標準化された製造設計ルールの中でいかに高い歩留まりで均質な量子ビットアレイを大規模に製造できるか、という工業的なエンジニアリングへと移行する。これは、量子ハードウェア製造の「民主化」とも言える動きであり、半導体ファウンドリが量子チップの製造を受託する「ファブレス・ファウンドリモデル」が量子コンピュータ業界にも出現する未来を示唆している。長期的な勝者は、今日最高の性能を持つ量子ビットを研究室で実証した組織ではなく、工業ファブが要求する設計・製造の規律を習得し、サプライチェーンを制した組織となる可能性が高い。

1.3. 本レポートが解き明かす主要な論点と戦略的インサイト

本レポートは、この大きな転換点にある半導体量子コンピューティングの現状と将来を、多角的な視点から深く掘り下げることを目的とする。以下の主要な論点を通じて、技術の核心から産業エコシステムの力学までを包括的に解き明かし、読者に戦略的なインサイトを提供する。

1. 技術的優位性の徹底分析: 小型化、量産性、エネルギー効率の観点から、半導体方式が持つポテンシャルを定量的に評価し、他の方式との比較を通じてその相対的な位置づけを明確にする。
2. 核心技術の解明: 量子ビットの性能を決定づける同位体濃縮シリコン「Si-28」の物理的な重要性から、そのサプライチェーンにおける戦略的価値までを分析する。また、大規模化の鍵を握る制御エレクトロニクス技術「クライオCMOS」の役割と開発動向を詳述する。
3. 戦略的動向の分析: イオントラップ方式のリーダーであるIonQが、半導体技術を強みとするOxford Ionicsを買収した事例を深掘りする。この異種技術の融合が、業界全体のスケーラビリティ追求において「シリコン製造パラダイム」がいかに中心的であるかを示す大きなトレンドであることを明らかにする。
4. 商業的価値の探求: 株式会社コーセーが量子技術に着想を得たアルゴリズムを用いて化粧品開発を革新した成功事例を分析する。これにより、誤り耐性汎用量子コンピュータの登場を待たずして、量子技術が既に具体的な商業的価値を生み出し始めている現実を示す。

本レポートを通じて、半導体量子コンピューティングが単なる未来技術の選択肢の一つではなく、コンピューティングの歴史においてトランジスタの発明に匹敵する可能性を秘めた、最も確実性の高いスケーリング経路であることを論証する。

第2章：半導体量子コンピュータの動作原理とアーキテクチャ

半導体量子コンピュータの計算能力は、ナノスケールの半導体構造内に閉じ込められた個々の電子が示す量子力学的振る舞いを、精密に制御することによって引き出される。本章では、その根幹をなす量子ビットの物理的実現方法から、計算を実行するための基本操作、そして多様な量子ビットのエンコーディング方式までを解説する。

2.1. 量子ビットの物理的実現：量子ドットと電子スピン

半導体量子コンピュータの心臓部となる量子ビットは、「量子ドット」と「電子スピン」という2つの要素技術の組み合わせによって実現される。

量子ドット（Quantum Dot）

量子ドットとは、シリコンなどの半導体基板上に、金属製の微細な電極ゲートを配置し、それらに電圧を印加することで形成される、ナノメートルスケールの静電的なポテンシャルの「井戸」である 。この井戸は、電子を空間的に3次元すべての方向から閉じ込めることで、その運動を極度に制限する 。電子が特定の位置に束縛される様子が、原子核が電子を束縛する原子の構造に似ていることから、「人工原子」とも呼ばれる 。ゲートにかける電圧を精密に調整することで、この人工原子に対して電子を1つずつ出し入れしたり、閉じ込める電子の数を正確に制御したりすることが可能となる 。量子ドットの典型的なサイズは、直径が数ナノメートルから数十ナノメートル程度である 。

電子スピン（Electron Spin）

量子ドットに閉じ込められた単一の電子は、「スピン」と呼ばれる量子力学的な性質を持つ。これは電子が持つ固有の角運動量であり、古典的な描像では微小な磁石のように振る舞うと理解できる 。このスピンは、外部磁場の方向に対して「上向き」と「下向き」という2つの安定な状態を取ることができる。半導体量子コンピュータでは、このスピンの上向き状態を量子ビットの「∣1⟩」状態、下向き状態を「∣0⟩」状態（あるいはその逆）に対応させることで、情報の最小単位である量子ビットを物理的に定義する 。

量子ビットの形成プロセス

実際のデバイスでは、まずゲート電圧を操作して量子ドット内に電子を1つだけ閉じ込める 。この状態では、外部磁場がない場合、スピンの上向き状態と下向き状態のエネルギーは同じ（縮退している）ため、量子ビットとして機能しない。そこで、デバイス全体に強力な外部磁場（縦磁場）を印加する。これにより、ゼーマン効果によってスピンの上向き状態と下向き状態の間に明確なエネルギー差（ゼーマン分離）が生じ、エネルギー的に区別できる安定した量子ビットが形成される 。

2.2. 量子計算の基本：重ね合わせ、もつれ、量子ゲート操作

半導体量子コンピュータは、量子力学の3つの基本原理、すなわち「重ね合わせ」「もつれ」「干渉」を利用して計算を行う 。

重ね合わせ（Superposition）

古典的なビットが0か1のどちらか一方の値しか取れないのに対し、量子ビットは両方の状態を同時に、ある確率の重みを持って保持することができる。これを「重ね合わせ」と呼ぶ 。

N個の量子ビットがあれば、2N通りの状態を同時に表現できるため、量子コンピュータは本質的に高度な並列計算能力を持つ 。

もつれ（Entanglement）

複数の量子ビットが、個々の状態からは独立して記述できない、強い相関を持つ特殊な状態を「もつれ」と呼ぶ 。もつれ状態にある量子ビットペアの一方の状態を測定すると、その結果にかかわらず、もう一方の量子ビットの状態が瞬時に確定する。この非局所的な相関関係を利用することで、古典コンピュータでは効率的に表現できない複雑な多次元計算空間を構築し、高度なアルゴリズムを実行することが可能になる 。

量子ゲート操作

計算の実行は、量子ビットの状態を意図的に変化させる「量子ゲート操作」によって行われる。これは、電子スピンの向きをブロッホ球と呼ばれる抽象的な球の表面上で回転させる操作に対応する 。

• 1量子ビットゲート: 1つの量子ビットの状態を操作する。例えば、特定の周波数のマイクロ波パルスを量子ドットに照射することで、電子スピン共鳴（ESR）を引き起こし、スピンの向きを精密に回転させることができる。これにより、NOTゲート（Xゲート）や位相を変化させるゲート（Zゲート）などの基本操作が実現される 。
• 2量子ビットゲート: 2つの量子ビットの状態を同時にもつれさせる操作。半導体方式では、隣接する2つの量子ドット間のポテンシャル障壁（トンネル障壁）をゲート電圧で一時的に低くする。すると、それぞれのドットにいた電子の波動関数が互いに重なり合い、「交換相互作用（Exchange Interaction）」と呼ばれる量子力学的な相互作用が生じる。この相互作用を精密な時間だけ作用させることで、制御NOTゲート（CNOT）や制御Zゲート（CZ）といった、汎用量子計算に不可欠な2量子ビットゲートを実装することができる 。

2.3. 主要な量子ビットエンコーディング

半導体量子コンピュータでは、計算の目的やノイズ耐性の要求に応じて、いくつかの異なる方法で量子ビットをエンコード（符号化）するアーキテクチャが研究されている。

• 単一スピン量子ビット（Loss-DiVincenzo Qubit）: 最も直感的で基本的な形式。1つの量子ドットに閉じ込められた1つの電子スピンを、そのまま1つの量子ビットとして使用する 。
• シングレット-トリプレット（Singlet-Triplet, S-T）量子ビット: 2つの隣接する量子ドットに合計2つの電子を閉じ込める。この2つの電子スピンが互いに逆向きに揃った状態（一重項状態、Singlet, S）と、同じ向きに揃った状態（三重項状態、Triplet, T0​）の2つの状態を、量子ビットのとして利用する。このエンコーディングは、周囲の磁場が一様に揺らぐようなノイズに対して、原理的に高い耐性を持つという利点がある 。
• 交換相互作用のみ（Exchange-Only, EO）量子ビット: 3つの量子ドットに3つの電子を1つずつ閉じ込め、その3つのスピンの組み合わせから作られる特定の状態を量子ビットとして利用する。この方式の最大の特徴は、量子ゲート操作をすべて電子間の交換相互作用のON/OFFだけで実行できる点にある。マイクロ波パルスを必要としないため、制御が単純化され、クロストーク（隣接量子ビットへの意図しない影響）を低減できる可能性があり、大規模集積化に適していると考えられている 。

これらのアーキテクチャは、それぞれに利点と課題があり、現在も活発な研究開発が進められている。

第3章：スケーラビリティへの道筋：小型化と量産性の徹底分析

半導体量子コンピュータが数ある方式の中で最も有望視される最大の理由は、その卓越した「スケーラビリティ」、すなわち量子ビット数を大規模に拡張できる潜在能力にある。このスケーラビリティは、既存の半導体産業が培ってきたCMOS製造技術との親和性、そして量子ビット自体の微小さに起因する。本章では、これらの要素がもたらす小型化と量産性における圧倒的な優位性を、他の方式との比較を交えながら徹底的に分析する。

3.1. CMOS互換性：既存製造インフラ活用の圧倒的優位性

半導体スピン量子ビットの構造は、現代のデジタルチップを構成するMOSFETトランジスタと物理的に極めて類似している 。量子ドットを形成するナノスケールのゲート電極は、トランジスタのゲートそのものであり、電子を閉じ込めるポテンシャル制御は、トランジスタのチャネル制御と原理的に同じである。この構造的な類似性が、CMOS製造プロセスとの間に驚異的な親和性を生み出している 。

この「CMOS互換性」は、半導体方式に他の追随を許さない決定的なアドバンテージをもたらす。Intel、imec、Diraqといった主要プレイヤーは、既に世界最先端の300mmウェーハ製造ラインを用いて量子チップを試作している 。そこでは、スマートフォンのプロセッサ製造にも用いられるEUV（極端紫外線）リソグラフィや、高精度なエッチング、成膜技術がそのまま、あるいはわずかな変更で適用されている 。

この事実は、量子コンピュータの開発が、もはや物理学の実験室から半導体製造工場へと移行したことを意味する。これにより、以下のような恩恵がもたらされる。

• 開発速度の加速: 新しい設計を迅速に試作し、評価するサイクルを高速に回すことができる。
• コスト削減: 新たな製造設備への巨額な投資を必要とせず、既存のインフラを活用できるため、量産時のチップ単価を劇的に下げられる可能性がある 2。
• 高い歩留まりと品質: 半導体産業が長年かけて確立してきた厳格な品質管理とプロセス制御技術を適用することで、ウェーハ全面にわたって均質で高品質な量子ビットを、高い歩留まりで製造できる。実際にIntelは、300mmウェーハ上で95%以上のデバイス歩留まりを達成したと報告しており、これは大規模集積化に向けた大きな前進である 。

3.2. 微細化技術の適用：量子ビットの高集積化

半導体方式のもう一つの大きな利点は、量子ビット自体のサイズが極めて小さいことである。電子スピンを閉じ込める量子ドットのサイズは、典型的には50nm四方程度であり、これはトランジスタ1個分に相当する 。これに対し、超伝導方式の量子ビット（トランスモン）は、共振器などを含めると数百マイクロメートル四方のサイズを必要とし、面積比で数万倍から百万倍もの差がある。

この微小さは、半導体産業が得意とする「微細化技術」の適用を可能にする。ムーアの法則に沿って進化してきた半導体のプロセス微細化は、2nmプロセスノードにおいてゲート電極の間隔（ゲートピッチ）を45nm、配線間隔（メタルピッチ）を20nmにまで縮小するレベルに達している 。Intelが開発した12量子ビットチップ「Tunnel Falls」では、既に45nmから100nmという微細なゲートピッチが採用されている 。

原理的には、この微細化技術を量子チップに適用することで、1枚のチップ上に数百万、将来的にはDiraqが目標として掲げる数十億個といった、膨大な数の量子ビットを集積する道が開ける 。これは、実用的な誤り耐性量子コンピュータに必要とされる量子ビット数を達成するための、最も現実的なシナリオと考えられている。

3.3. 他の方式との比較分析

半導体方式の優位性は、他の主要な量子コンピューティング方式と比較することで、より一層明確になる。

• サイズと集積度: 前述の通り、半導体方式はサイズ面で圧倒的に有利である。超伝導方式は、量子ビット自体が大きいことに加え、各量子ビットを制御・読み出しするための配線が複雑化し、大規模化するほどチップ面積が肥大化するというスケーリング上の課題を抱えている 。イオントラップ方式は、個々のイオン（量子ビット）が高い忠実度を持つが、イオン間の静電反発力のために一定の距離を保つ必要があり、高密度な2次元・3次元集積は極めて困難である 。
• 動作温度: 半導体スピン量子ビットは、約1K（ケルビン）の極低温環境で動作する。これは絶対零度に近い温度ではあるが、超伝導量子ビットが必要とする約10mK（ミリケルビン）という、さらに100倍も低い温度と比較すると、冷却要件は緩和される 。この温度差は、冷凍機のサイズ、コスト、そして消費電力を大幅に削減できる可能性を意味し、システム全体の小型化とエネルギー効率の向上に直結する 。
• 製造プロセス: 製造プロセスの観点では、半導体方式のCMOS互換性が際立っている。超伝導方式の製造は、一部CMOSプロセスと共通する部分もあるが、特殊な金属材料（ニオブ、アルミニウム）やジョセフソン接合の形成など、独自のノウハウを要する。イオントラップ方式のチップは、微小な電極構造を持つため、MEMS（微小電気機械システム）に近い特殊な製造プロセスが必要となり、既存の半導体量産ラインとの互換性は低い 。

これらの比較から、半導体量子ドット方式は、将来的な大規模化と量産化において、他の方式に対して構造的な優位性を持っていることがわかる。以下の表は、これらの特徴をまとめたものである。

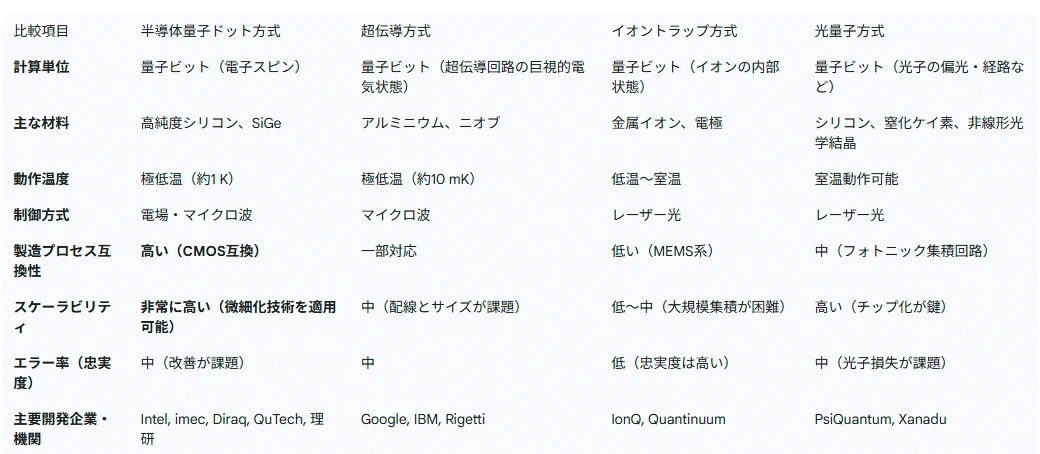

Table 1: 主要量子コンピューティング方式の比較

この表は、半導体方式が「スケーラビリティ」と「製造互換性」という、量子コンピュータが実験室から産業へと飛躍するための最も重要な2つの要素において、明確な強みを持つことを示している。一方で、エラー率の改善や制御の忠実度向上は依然として重要な課題であり、次章で詳述する核心技術の進歩がその解決の鍵を握っている。

第4章：性能を左右する核心技術

半導体量子コンピュータの性能、特に計算の正確さ（忠実度）と実行可能な計算規模は、いくつかの核心的な技術の成熟度に大きく依存している。本章では、量子ビットの品質を根本から支える特殊材料「Si-28」、大規模化のボトルネックを解消する「クライオCMOS」、そして量子ビットの製造精度を決定づける「先端製造プロセス」という3つの核心技術について、その重要性と最新動向を詳述する。

4.1. Si-28の重要性：ノイズとの戦いとコヒーレンス時間の飛躍的向上

量子コンピュータが直面する最大の敵の一つが「デコヒーレンス」、すなわち外部環境からのノイズによって量子ビットが持つ繊細な量子状態（重ね合わせやもつれ）が破壊されてしまう現象である。半導体スピン量子ビットにおいて、このデコヒーレンスの主要な原因となるのが、シリコン結晶自身に含まれる不純物、すなわち同位体「Si-29」である。

デコヒーレンスのメカニズム：Si-29核スピンの脅威

天然に存在するシリコンは、主に3つの安定同位体から構成されている。そのうち、約92.2%を占めるSi-28と約3.1%のSi-30は原子核のスピンがゼロであり、磁気的に不活性である。しかし、約4.7%含まれるSi-29は、I=1/2の核スピンを持つ 。この核スピンは、結晶格子内にランダムに配置された微小な磁石のように振る舞う。これらの無数の微小磁石が時間とともに向きを不規則に変える（フリップフロップする）ことで、周囲にランダムな磁場ノイズを発生させる。量子ドット内の電子スピンは、この磁場ノイズに直接さらされるため、その量子状態が乱され、保持していた量子情報が急速に失われてしまう 。これが、Si-29核スピンに起因するデコヒーレンスの本質である。

Si-28による解決策

この問題を根本的に解決する手段が、同位体工学である。遠心分離などの手法を用いて天然のシリコンからSi-29とSi-30を選択的に除去し、Si-28の純度を99.99%以上にまで高めた「同位体濃縮シリコン（isotopically purified silicon）」を基板として用いる 。Si-28は核スピンがゼロであるため、磁気的に極めて「静か」な環境を提供する 。この「静かな」結晶中に量子ビットを形成することで、核スピンによる磁場ノイズを劇的に抑制することが可能となる。

この効果は絶大であり、Si-28の純度を高めることで、電子スピンのコヒーレンス時間（量子状態を安定して保持できる時間）が、天然シリコンでのナノ秒オーダーから、マイクロ秒、さらにはミリ秒オーダーへと3桁以上も飛躍的に向上することが実験的に確認されている 。コヒーレンス時間が長ければ長いほど、デコヒーレンスが発生するまでにより多くの量子ゲート操作を実行できるため、計算の忠実度と規模を大幅に向上させることができる。

戦略物資としてのSi-28サプライチェーン

このように、高純度Si-28は高性能な半導体量子コンピュータを実現するための不可欠な戦略物資となりつつある。しかし、その製造は高度な同位体分離技術を要するため、供給元は限られている。現在、米国のASP Isotopes社などが商業規模での供給をリードしており、2025年には商用生産を開始し、米国の半導体企業や産業ガス企業への出荷を始めている 。高純度Si-28の安定供給は、今後の半導体量子コンピュータ開発のペースを左右する重要な要素であり、そのサプライチェーンの確保は国家レベルの課題となり得る。

4.2. クライオCMOS：制御エレクトロニクスのボトルネック解消

量子コンピュータの量子ビット数を数個から数百万個へとスケールアップする際、物理的な「配線のボトルネック」が深刻な障壁となる。各量子ビットを個別に制御し、その状態を読み出すためには、極低温（約1K）の冷凍機内部にある量子チップから、室温で動作する巨大な制御装置まで、多数の同軸ケーブルを引き出す必要がある。量子ビットが数百万個になれば、ケーブルも数百万本必要となり、物理的なスペース、冷凍機への熱流入、そしてコストの観点から、このアプローチは完全に破綻する 。

この問題を解決する鍵となる技術が、「極低温CMOS（Cryo-CMOS）」である。これは、量子チップのすぐ近傍、例えば冷凍機内の4Kステージといった極低温環境で動作するように特別に設計されたCMOS集積回路である 3。クライオCMOSは、室温の制御装置が担っていた機能の一部（例えば、量子ビットを操作するためのマイクロ波信号の生成、読み出し信号の増幅とデジタル化など）を極低温環境下で実行する。これにより、室温装置と量子チップを結ぶ配線の数を劇的に削減し（多重化）、システム全体を大幅に小型化・簡素化することが可能となる。

Intelは、この分野で先駆的な役割を果たしており、「Horse Ridge」およびその後継である「Horse Ridge II」というクライオCMOS制御チップを開発した 。これらのチップは、Intelの22nm FinFETプロセスを用いて製造され、4Kの温度で動作し、量子ビットの駆動、読み出し、複数ゲートの同時制御といった複雑な機能を1チップで実行できることを実証している 。imecやQuTechといった研究機関も、極低温環境下でのトランジスタの動作モデリングや、低消費電力・低ノイズな回路設計技術の開発に精力的に取り組んでいる 。

極低温下では、トランジスタの閾値電圧が上昇し、特性のばらつきが大きくなるなどの課題が存在する。しかし同時に、電子の移動度が向上して動作が高速化したり、熱ノイズが大幅に低減したりといった利点もある 。これらの特性を最大限に活かすための回路設計技術の確立が、今後の大規模量子コンピュータ実現に向けた重要なマイルストーンとなる。

4.3. 先端製造プロセスの役割

半導体量子コンピュータの品質とスケーラビリティは、その製造に用いられる半導体プロセスの世代と精度に直接的に依存する。

• 量子ドットの形成精度: ナノメートルオーダーの量子ドットを、設計通りのサイズと位置に、ウェーハ全面にわたって均一に形成するためには、EUVリソグラフィに代表される最先端のパターニング技術が不可欠である 。ゲート電極のわずかな形状のずれが、量子ドットのポテンシャル形状を変化させ、量子ビットのエネルギー準位やコヒーレンス時間に影響を与えてしまうため、極めて高い加工精度が要求される。
• プロセススケーリングの影響: 半導体プロセスの微細化（例えば、7nmノードから2nmノードへ）は、量子ドットのサイズや間隔をより精密に制御することを可能にする。これにより、量子ビット間の結合強度（交換相互作用）の設計自由度が高まり、より高速で忠実度の高い2量子ビットゲートが実現できる可能性がある。また、トランジスタ構造の進化（プレーナー型からFinFET、さらにGAAFET/Nanosheetへ）も、ゲート電極による静電ポテンシャルの制御効率を高め、量子ビットの操作性を向上させる上で有利に働くと期待される 。
• 品質と歩留まりの確保: 何よりも重要なのは、先端CMOSプロセスが持つ高度な統計的プロセス制御（Statistical Process Control, SPC）技術である。これにより、ウェーハ全面、さらにはウェーハ間で、量子ビットの電気的特性（例えば、量子ドットを形成するための閾値電圧）のばらつきを極限まで抑えることができる。この均一性は、数百万個の量子ビットを協調させて動作させる大規模量子コンピュータにおいて、個々の量子ビットの調整（キャリブレーション）にかかるコストを削減し、システム全体の歩留まりを確保する上で決定的に重要である。Intelは、自社の300mmウェーハラインと高度なプロセス制御を駆使することで、量子ビットデバイスの高い均一性と95%という驚異的な歩留まりを達成しており、これが半導体方式の最大の強みとなっている 。

半導体量子コンピューティングの開発は、このように、単に既存のCMOS技術を利用するだけでなく、その最先端の能力を最大限に引き出し、さらには新たな要求（高純度材料、極低温動作、超低ノイズ環境）を突きつけることで、半導体技術そのものの進化を促すという、共進化的な関係を築き始めている。量子コンピューティングは、材料科学、デバイス物理、回路設計の限界を押し広げる「パスファインダー」アプリケーションとして、古典コンピューティングと量子コンピューティング双方の世界に利益をもたらすフィードバックループを生み出しつつある。

第5章：グローバル開発競争のランドスケープ

半導体量子コンピュータの実用化に向けた競争は、世界中の主要な半導体企業、研究機関、そしてスタートアップを巻き込み、急速に激化している。各プレイヤーは、自社の強み（製造能力、基礎研究、システム設計など）を活かし、独自のアプローチでスケーラビリティへの道を切り拓こうとしている。本章では、このグローバルな開発競争の最前線に立つ主要プレイヤーの戦略と進捗を概観する。

5.1. 主要プレイヤーの戦略と進捗

• Intel (米国): 半導体業界の巨人は、その圧倒的な製造能力と最先端プロセス技術を最大の武器としている。自社の300mmウェーハ製造ラインとEUVリソグラフィ技術を全面的に活用し、スケーラビリティと製造の再現性を最優先課題に掲げる 。12量子ビットのシリコンスピン量子ビットチップ「Tunnel Falls」を開発し、これを大学や国立研究所などの研究コミュニティに提供することで、エコシステムの構築と研究の加速を図っている 。さらに、制御エレクトロニクスのボトルネックを解消するため、クライオCMOS制御チップ「Horse Ridge」シリーズの開発でも業界をリードしている 。Intelの戦略は、量子ビットから制御チップ、ソフトウェアに至るまで、すべてのスタックを自社で開発する垂直統合モデルであり、半導体製造における長年の経験がその強力な基盤となっている。
• imec (ベルギー): 世界を代表する半導体研究開発機関であるimecは、オープンイノベーションのハブとして機能している。最先端の300mm CMOS試作ラインを開放し、世界中のパートナー企業や大学と共同で、シリコンスピン量子ビットと超伝導量子ビットの両方を開発している 。imecの強みは、材料科学とプロセス技術に関する深い知見にある。特に、量子ビットの性能を劣化させるノイズ源の特定と低減に注力しており、300mmプラットフォーム上で製造されたSi-MOS量子ドットにおいて、世界記録レベルの低いチャージノイズを達成したと報告している 。特定の技術に固執せず、多様なアプローチを産業レベルの製造プラットフォームで評価・最適化するハブとしての役割を担う。
• Diraq (オーストラリア): シリコン量子ビット研究の草分けであるニューサウスウェールズ大学（UNSW）からスピンアウトしたスタートアップ。そのビジョンは明確かつ野心的であり、「標準的なCMOS技術を用いて、1チップ上に数十億の量子ビットを集積する」ことを最終目標に掲げている 。Diraqは自社で製造工場を持たないファブレスモデルを採用し、既存の半導体ファウンドリと提携してチップを製造する戦略を取っている 。これにより、設備投資を抑えつつ、最先端の製造技術にアクセスすることが可能となる。同社は、独自の量子ドットアーキテクチャに関する強力な特許ポートフォリオを保有しており、スケーラビリティに特化した設計思想が特徴である。
• QuTech (オランダ): デルフト工科大学とオランダ応用科学研究機構（TNO）が設立した、世界トップレベルの量子技術研究機関。特にシリコンスピン量子ビットの研究において、長年にわたり世界をリードしてきた。Intelとの緊密な共同研究で知られ、多くの基礎的なブレークスルーを生み出している 。線形に配置された6量子ビットのプロセッサを実証し、99.9%を超える高い単一量子ビットゲート忠実度を達成するなど、高い技術力を持つ 。また、クラウド経由でユーザーが自社の量子プロセッサ（スピン量子ビットと超伝導量子ビットの両方）にアクセスできるプラットフォーム「Quantum Inspire」を運営しており、ソフトウェアとアプリケーション開発のコミュニティ育成にも力を入れている 。
• CEA-Leti (フランス): フランスの政府系研究機関であり、imecと同様にマイクロエレクトロニクス技術に深い専門知識を持つ。グルノーブル地域の研究機関（CEA-Irig, CNRS-Néel Institute）や大学と連携し、「Quantum Silicon Grenoble」というコンソーシアムを結成してシリコン量子ビットの開発を推進している 。その研究成果を商業化するため、スタートアップ「Quobly」を設立し、産業化への動きを加速させている 。特に、FD-SOI（完全空乏型シリコン・オン・インシュレータ）技術など、独自の半導体プロセス技術を量子ビット開発に応用している点が特徴である。
• 理化学研究所 (日本): 日本における量子研究の中核拠点。樽茶清悟チームリーダー（量子コンピュータ研究センター）が率いる研究グループは、半導体量子ドットデバイスの分野で世界的に著名であり、量子ビットのコヒーレント操作や高精度な読み出し技術などで数々の画期的な成果を上げている 。理研の量子コンピュータ研究センター（RQC）では、半導体方式だけでなく、国産初号機として公開された超伝導方式も含む、多様なアプローチを並行して研究開発しており、基礎科学から実用化までを見据えた幅広い研究を展開している 。

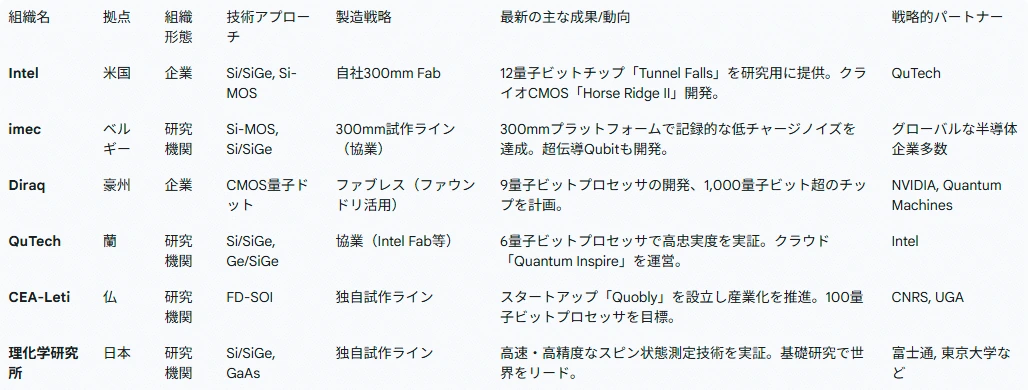

Table 2: 主要開発企業・研究機関の動向サマリー

この表から、各プレイヤーが異なる戦略的ポジショニングを取っていることが見て取れる。Intelは製造能力を活かした垂直統合モデル、Diraqは設計に特化したファブレスモデル、そしてimecやQuTech、CEA-Letiは基礎研究と産業界の橋渡し役を担うハブモデルである。この多様なアプローチの競合と協調が、半導体量子コンピューティング技術全体の発展を加速させている。

第6章：戦略的動向の分析：IonQによるOxford Ionics買収の深層

2025年6月、量子コンピューティング業界は、イオントラップ方式のリーディングカンパニーである米国IonQが、同じくイオントラップ方式を手掛ける英国のスタートアップOxford Ionicsを約10.75億ドルという大型の評価額で買収するというニュースに揺れた 。一見すると、同じ技術分野内での市場統合のように見えるこの買収は、しかしその深層を分析すると、量子コンピュータ産業全体の将来的な技術的収斂と、スケーラビリティ実現に向けたパラダイムを占う上で、極めて重要な意味を持っている。

6.1. 異種技術の融合

この買収の核心を理解するためには、両社が同じ「イオントラップ」という看板を掲げながらも、その実現手段、特に量子ビットの制御方法において根本的な違いを持っていたことを認識する必要がある。

• IonQの従来技術: IonQは、真空中に捕捉した個々のイオン（荷電原子）に、外部から精密に調整されたレーザー光を照射することで、量子ビットの初期化、操作（ゲート）、読み出しを行う、伝統的かつ実績のあるアプローチを採用してきた 。この方法は高い忠実度を誇る一方で、量子ビット数が増えるにつれて、多数のイオンに対して個別に、かつ安定してレーザー光を照射・制御するための光学系が極めて複雑かつ大規模になるという、スケーラビリティ上の大きな課題を抱えていた 。
• Oxford Ionicsの革新技術: これに対し、Oxford Ionicsは、このレーザー制御の複雑さを抜本的に解決するアプローチを追求してきた。同社が開発した独自の「電子キュービット制御（Electronic Qubit Control, EQC）」技術は、レーザーの代わりに、半導体チップ上に集積された微細な電極からのマイクロ波や電場を用いて量子ビットを直接制御する 。量子ビットを制御するためのすべての要素が、標準的な半導体製造プロセスで作られた1枚のチップに統合されている点が画期的である。

したがって、この買収は単なる同業他社の統合ではなく、IonQが自社のスケーリングロードマップ（2030年までに200万物理量子ビットという野心的な目標を掲げている）を達成するために、従来のレーザーベースの制御技術の限界を認識し、半導体技術をベースとしたスケーラブルな制御方式へと舵を切ったことを意味する 。

6.2. スケーラビリティに向けた業界再編の兆候

この動きは、量子コンピュータ開発の競争軸が、純粋な量子ビットの性能（忠実度やコヒーレンス時間）だけでなく、「いかにしてシステム全体を大規模化できるか」という工学的な課題へと明確にシフトしていることを示している。

イオントラップ方式は、個々の量子ビットの品質においては他の方式を凌駕する性能を示してきた。Oxford Ionicsは、単一量子ビットゲートで99.999985%（エラー率0.000015%）という驚異的な忠実度の世界記録を達成している 。しかし、数百万の量子ビットを必要とする誤り耐性量子コンピュータを構築するためには、個々の性能の高さだけでは不十分であり、それらを統合し、安定して制御するスケーラブルなアーキテクチャが不可欠である。

Oxford IonicsのEQC技術は、まさにこのスケーラビリティの壁を打ち破る可能性を秘めている。レーザー光学系の複雑さを、半導体産業が得意とするリソグラフィ技術で製造可能な電子回路に置き換えることで、イオントラップ方式は、これまで半導体スピン量子ビット陣営の独壇場であった「CMOS製造インフラを活用したスケーリング」という強力な武器を手に入れることになる 。IonQは、この技術を取り込むことで、自社の量子コンピュータの小型化、コスト削減、そして量産化への道を切り拓こうとしているのである。

6.3. 将来の量子コンピュータ製造における「シリコンパラダイム」の確立

この買収劇が持つ最も深い示唆は、量子コンピューティングの主要な方式が、その物理的な実現形態（イオンか、電子スピンか、超伝導回路か）の違いを超えて、最終的にはスケーラビリティを追求する過程で「シリコン製造」という共通のパラダイムに収斂していく可能性を示したことにある。

これまで、量子コンピュータ業界は、異なる物理系に基づくアプローチがそれぞれ独自の進化を遂げる「群雄割拠」の時代であった。しかし、IonQの決断は、たとえ量子ビットが真空中に浮遊するイオンであっても、その制御系を半導体チップに集積することが大規模化への最も有望な道筋であるという認識が、業界のリーダーの間で共有されつつあることを物語っている。

これは、IntelやDiraqといった半導体スピン量子ビット企業が当初から主張してきた戦略、すなわち「半導体産業のスケールメリットを活用することが量子コンピュータ実現の鍵である」という主張の正しさを、競合する技術陣営のリーダーが事実上認めた形とも解釈できる。

結論として、IonQによるOxford Ionicsの買収は、量子コンピュータ産業が新たな成熟段階に入ったことを示す象徴的な出来事である。今後の競争の勝敗を分けるのは、「どの物理系が優れているか」という問いだけでなく、「その物理系を、いかにして半導体製造技術と融合させ、スケーラブルなシステムとして構築できるか」という問いになるだろう。この「シリコンパラダイム」の確立は、将来の量子コンピュータ産業が、今日の半導体産業と同様の技術基盤、プロセス、そしてサプライチェーンの上に構築される未来を強く示唆している。

第7章：商業化の最前線：応用可能性と成功事例

誤り耐性汎用量子コンピュータ（FTQC）の実現はまだ10年以上の歳月を要すると見られているが、量子技術、特に特定の問題解決に特化したアプローチは、すでに産業界において具体的な商業的価値を生み出し始めている。本章では、その象徴的な成功事例として株式会社コーセーの化粧品開発におけるブレークスルーを詳細に分析するとともに、将来的に半導体量子コンピュータが拓く広範な応用分野を展望する。

7.1. ケーススタディ：株式会社コーセーの化粧品開発におけるブレークスルー

化粧品業界のリーディングカンパニーであるコーセーは、世界に先駆けて量子コンピューティング技術を製品開発プロセスに導入し、顕著な成果を上げた 。

課題：化粧品処方設計という「組合せ最適化問題」

化粧品の開発、特にクレンジングオイルやマスカラリムーバーのような製品の処方設計は、本質的に複雑な「組合せ最適化問題」である 。処方には数十から数百種類の原料候補があり、それぞれの配合比率をわずかに変えるだけで、製品の性能（例：洗浄力、肌への優しさ、使用感）は大きく変化する。開発者は、安全性や安定性、コストといった厳しい制約条件を満たしながら、目標とする品質（例えば「毛穴の角栓除去能力」）を最大化する、膨大な組み合わせの中から最適な一つを見つけ出さなければならない。従来、このプロセスは研究者の経験と勘、そして試行錯誤の繰り返しに大きく依存しており、多大な時間とコストを要していた。

解決策：量子・古典ハイブリッドアルゴリズムの導入

コーセーの研究チームは、この組合せ最適化問題が、量子アニーリング方式の量子コンピュータが得意とする問題領域と類似している点に着目した 82。量子アニーリングは、多数の変数の中からエネルギーが最小となる（最も安定な）組み合わせを探索するのに適している。同社は、量子コンピュータ（またはそのシミュレータ）の探索能力と、古典コンピュータの精密な計算能力を組み合わせた、独自の「ハイブリッド型アルゴリズム」を開発した。このシステムでは、量子コンピュータが膨大な処方の組み合わせの中から有望な候補を高速に絞り込み、古典コンピュータがその候補の詳細な性能予測や制約条件の検証を行う、という役割分担がなされている 。

成果と商業化

この自動処方生成システムを、角栓除去能力の高いクレンジングオイルの開発に適用したところ、驚くべき成果が得られた。

• 開発の高速化: 最適な処方を導き出すのに要した計算時間は、わずか数秒であった。これは、量子コンピュータを用いない従来型のアルゴリズムと比較して、約900分の1の時間短縮に相当する 。
• 性能の向上: システムが提案した処方は、安全性の基準を満たしながら、これまでの一般的な処方を上回る高い角栓除去能力を持つことが実験的に確認された。
• 製品化と市場での成功: この技術を用いて開発されたクレンジング美容液「コスメデコルテ AQ アブソリュート スカルプティング オイルセラム」（日本では「毛穴美容液オイル」として知られる）は、「世界で初めて量子コンピュータを用いて計算した化粧品処方」という革新性を掲げて2025年に発売された 。この製品は、その高い性能と先進的な開発背景から、SNSや美容メディアで大きな話題を呼び、爆発的な人気を博している 。

この成功を受け、コーセーはマスカラリムーバーなど他の製品カテゴリーへもこの技術の適用を拡大しており 、量子技術が研究開発の効率化と製品の差別化に直結することを見事に証明した。

この事例は、量子コンピューティングの価値提供が「二段階」で進むことを示唆している。第一段階は、FTQCの登場を待たずして、量子アニーリングや量子インスパイアード技術を用いて、産業界に遍在する「最適化問題」を解くことであり、これは既に具体的な商業的価値を生み出している。この第一段階での成功が、産業界全体の量子技術への関心を維持・向上させ、第二段階であるFTQC開発への長期的かつ莫大な投資を正当化する上で、極めて重要な役割を果たす。これは、量子技術が単なる「ハイプ（過剰な期待）」で終わらず、持続的に成長するための現実的なビジネスモデルを示している。

7.2. 将来の応用分野

半導体量子コンピュータが大規模化・高性能化するにつれて、その応用範囲は最適化問題を超え、より広範な科学技術・産業分野へと拡大していく。

• 材料科学・創薬: 量子コンピュータの最も有望な応用分野の一つ。物質を構成する分子や電子の振る舞いは、本質的に量子力学の法則に従っているため、量子コンピュータはこれらの系を極めて正確にシミュレーションできる 。これにより、例えば、高効率な太陽電池材料、画期的な触媒、あるいは特定のタンパク質に作用する新薬の分子設計など、従来は不可能だったレベルでの材料・医薬品開発が可能になる 。開発プロセスが劇的に短縮され、研究開発のあり方を根底から変える可能性がある。
• 金融モデリング: 金融市場における複雑な最適化問題、例えば、多数の金融資産からなるポートフォリオのリスクとリターンを最適化する問題や、複雑な金融派生商品（デリバティブ）の価格をリアルタイムで評価する計算などを、古典コンピュータよりも高速に解くことが期待されている 。
• 物流・製造プロセス最適化: 数千台のトラックや無人搬送車（AGV）の最適な配送ルートを瞬時に計算したり、複雑な工場の生産ラインのスケジュールを最適化したりするなど、大規模な組合せ最適化問題を解くことで、サプライチェーン全体の効率を飛躍的に向上させることができる 。
• AI・機械学習: 機械学習モデルのトレーニングには膨大な計算量が必要となる場合がある。量子コンピュータは、特定の種類の計算を高速化することで、トレーニング時間を短縮し、より複雑で高性能なAIモデルの構築を可能にすると期待されている 。

これらの応用分野は、いずれも現代社会が直面する重要な課題（エネルギー、医療、サプライチェーンなど）に直結しており、半導体量子コンピュータがもたらす社会的・経済的インパクトは計り知れないものがある。

第8章：結論：半導体量子コンピュータの将来展望と戦略的提言

本レポートでは、半導体量子コンピューティング技術について、その動作原理から、小型化・量産性の優位性、性能を左右する核心技術、グローバルな開発競争、そして商業化の現状と将来性までを多角的に分析してきた。結論として、半導体量子コンピュータは、既存の巨大な半導体産業インフラを活用できるという他に類を見ない利点により、数ある量子コンピューティング方式の中で、大規模化・実用化への最も確実な道筋を歩んでいると言える。本章では、これまでの分析を総括し、今後の技術的課題、産業エコシステムの展望、そして投資や事業開発における戦略的提言を示す。

8.1. 技術的課題と克服へのロードマップ

半導体方式が着実な進歩を遂げている一方で、実用的な誤り耐性量子コンピュータの実現までには、依然として克服すべき重要な技術的課題が存在する。

• 当面の主要課題:

1. 忠実度の向上: 特に、2つの量子ビットをもつれさせる2量子ビットゲートの忠実度は、誤り訂正の閾値とされる99.9%を安定して達成するには至っておらず、さらなる向上が不可欠である 。
2. 量子ビットの均一性: チップ上に集積された多数の量子ビットが、すべて同等の性能（エネルギー準位、コヒーレンス時間など）を持つことが理想だが、現状では製造プロセスに起因するばらつきが存在する。このばらつきを低減することが、大規模システムの調整（キャリブレーション）を容易にし、全体の性能を向上させる上で重要となる 。
3. コヒーレンス時間の延長: Si-28の導入によりコヒーレンス時間は飛躍的に向上したが、材料界面の欠陥などに起因するチャージノイズなど、他のデコヒーレンス要因を抑制し、さらなる延長を目指す必要がある 。

• 克服へのロードマップ: これらの課題は、本レポートで詳述した核心技術の継続的な進化によって克服されると期待される。

• 材料レベル: Si-28の純度をさらに高め、欠陥の少ない高品質な結晶を安定的に供給するサプライチェーンの確立 。
• デバイス・プロセスレベル: 先端リソグラフィ技術とプロセス制御を駆使して、量子ドット構造のばらつきを極限まで抑制する 。
• システムレベル: クライオCMOS制御技術を成熟させ、量子チップとの3D集積を実現することで、配線のボトルネックを解消し、制御信号の品質を向上させる 。

8.2. 産業エコシステムの形成と今後の重要マイルストーン

半導体量子コンピュータの開発は、単一の企業や研究機関だけで完結するものではなく、成熟した半導体産業と同様の、水平分業型の産業エコシステムの形成へと向かうだろう。このエコシステムは、以下のような専門プレイヤーによって構成される。

• 材料: 高純度Si-28などの特殊材料を供給する企業（例：ASP Isotopes）。
• EDAツール: 極低温環境でのデバイス動作をシミュレーションできる、量子コンピュータ設計に特化したEDA（電子設計自動化）ツールを提供する企業。
• 製造: 量子チップの製造を受託する半導体ファウンドリ。
• 制御ハードウェア: クライオCMOSチップなどの制御・読み出し用ハードウェアを開発する企業（例：Intel）。
• ソフトウェア: 量子アルゴリズムをハードウェア上で実行するためのコンパイラやOS、ミドルウェアを開発する企業。
• アプリケーション: 特定の産業課題（創薬、金融など）を解決するための量子アプリケーションを開発する企業。

このエコシステムが成熟していく中で、注目すべき今後の重要マイルストーンは以下の通りである。

1. 論理量子ビットの実証: 複数の物理量子ビットを用いて誤り訂正を行い、物理量子ビット単体よりもエラー率の低い「論理量子ビット」を半導体方式で実証すること。これは、誤り耐性への道筋を示す上で決定的に重要である。
2. 1,000量子ビット級プロセッサの実現: 2次元アレイ上で1,000個を超える量子ビットを集積し、それらを協調させて動作させること。これにより、古典コンピュータではシミュレーションが困難な規模の量子計算が可能になる。
3. 量子・古典の3D集積: 量子チップとクライオCMOS制御チップを、3D積層技術を用いてモノリシックに、あるいは近接して集積すること。これは、スケーラビリティの最終的なボトルネックを解消する鍵となる。

8.3. 投資および事業開発における戦略的提言

半導体量子コンピューティングへの関与を検討する企業や投資家に対し、以下の戦略的提言を行う。

• 短期・中期戦略（1～5年）:

• アプリケーション開発への参入: KOSEの成功事例が示すように、FTQCの登場を待たずとも、量子インスパイアードな最適化アルゴリズムは、化学、金融、物流などの分野で具体的なビジネス価値を生み出す可能性がある。自社の事業における複雑な最適化問題を特定し、既存の量子アニーリングマシンやシミュレータを活用したPoC（概念実証）に着手することは、早期の競争優位性を築く上で有効である。
• 長期戦略（5年以上）:

• ハードウェアエコシステムへの投資: 半導体量子コンピュータのハードウェア開発は、巨額の投資と長い研究開発期間を要するハイリスク・ハイリターンな領域である。しかし、その勝者は将来のコンピューティング市場全体を支配するプラットフォーマーとなる可能性を秘めている。直接的な量子チップ開発企業（例：Diraq）への投資だけでなく、エコシステム全体を支える「ボトルネック解消技術」に注目することが重要である。具体的には、Si-28材料（例：ASP Isotopes）、極低温対応のEDAツール、クライオCMOSのIP（設計資産）プロバイダーなどが、エコシステムの成長とともに着実な成長が見込める魅力的な投資対象となり得る。
• 地政学的・国家的戦略:

• 半導体技術が国家安全保障や経済競争力の根幹をなす戦略的基盤技術であるのと同様に、将来の量子コンピューティング技術もまた、同様の重要性を持つことになるだろう。既存の強力な半導体産業基盤を持つ国や地域（日本、米国、欧州、台湾、韓国など）は、半導体量子コンピュータの開発において地政学的な優位性を持っている。各国政府は、自国内での量子コンピュータ製造能力の確保と、関連するサプライチェーンの強靭化を国家戦略として推進すべきである。産学官の連携を強化し、長期的な視点での基礎研究と人材育成への投資を継続することが、将来の技術覇権を握るための鍵となる。

半導体量子コンピューティングは、まさに今、その歴史的な離陸の時を迎えようとしている。その道のりは決して平坦ではないが、その先には、科学、産業、そして社会全体に革命的な変化をもたらす、計り知れない可能性が広がっている。
