第1章:NANDフラッシュメモリの基本原理
#今日のデジタル社会を支えるストレージ技術の中核には、NANDフラッシュメモリが存在する。ソリッドステートドライブ(SSD)、スマートフォン、USBメモリなど、あらゆるデバイスで利用されるこの不揮発性メモリは、データを物理的な可動部品なしに、電子の状態として記録する。この技術の進化、特にQuad-Level Cell(QLC)SSDの重要性を理解するためには、まずその最も基本的な構成要素である単一のメモリセルが、量子力学の原理に基づいてどのようにデータを保持するのかを深く掘り下げる必要がある。本章では、フローティングゲート・トランジスタの物理的構造から、SLC、MLC、TLC、そしてQLCへと至るデータ密度の進化、さらにはQLCが4ビットの情報を1つのセルに記録するための複雑な物理的プロセスまでを詳述する。この基礎的な理解こそが、後の章で論じる性能、耐久性、コストといったQLCの特性とその戦略的重要性を解き明かす鍵となる。
#1.1 フローティングゲート・トランジスタ:データストレージのための量子力学的スイッチ
#NANDフラッシュメモリの心臓部にあるのは、フローティングゲート・トランジスタと呼ばれる、特殊な構造を持つ半導体素子である 。これは、一般的な電子スイッチとして機能するMOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)を改良したもので、データを永続的に保存する能力を持つ 。その構造の鍵は、「フローティングゲート」と呼ばれる、周囲から電気的に完全に絶縁された導電層(通常は多結晶シリコン)にある 。このフローティングゲートは、制御ゲートとトランジスタのチャネル(電流が流れる経路)の間に、薄い酸化膜によって挟み込まれる形で配置されている 。
#データの記録、すなわち「プログラミング」は、量子力学的な現象である「ファウラー・ノルドハイム・トンネリング」を利用して行われる 。制御ゲートに特定の高い正電圧を印加すると、チャネル内の電子がエネルギー障壁である薄い酸化膜を量子的に「トンネル」して通り抜け、絶縁されたフローティングゲート内に捕獲される 。この電子がフローティングゲートに蓄積された状態が、データを表す一つの状態となる。逆に、データを消去する「イレーズ」操作では、基板側に高い電圧を印加することで、フローティングゲートに捕獲されていた電子を引き抜き、元の状態に戻す 。
#この電子の有無が、データの「0」と「1」を決定する。フローティングゲートに電子が捕獲されている(プログラムされた)状態では、その負の電荷が制御ゲートからの電場を遮蔽するため、トランジスタをオンにする(チャネルに電流を流す)ためにより高い電圧が必要になる。この、トランジスタがオンになるために必要な制御ゲート電圧のことを「しきい値電圧」と呼ぶ 。つまり、フローティングゲートに電子が存在するかどうかによって、しきい値電圧が変化する。電子がない状態(消去状態)でしきい値電圧は低く、電子がある状態(プログラム状態)ではしきい値電圧は高くなる 。
#データの読み出しは、このしきい値電圧の違いを検出することによって行われる。制御ゲートに、消去状態のしきい値電圧とプログラム状態のしきい値電圧の中間の電圧、読み出し電圧を印加する 。もし電流が流れれば、そのセルのしきい値電圧は読み出し電圧よりも低いと判断され、消去状態(例えば「1」)であると認識される。もし電流が流れなければ、しきい値電圧は$V読み出し電圧よりも高いと判断され、プログラム状態(例えば「0」)であると認識される 。このように、NANDフラッシュメモリは、量子トンネル効果を利用してフローティングゲート内の電子数を制御し、それによって変化するトランジスタのしきい値電圧を検出することで、ビット情報を不揮発的に記憶するのである。
#はい、承知いたしました。提供されたNANDフラッシュメモリの動作原理について、Python(Matplotlibライブラリ)を用いてその構造と動作を図解します。
#この図は、NANDフラッシュメモリのメモリセルがどのように情報を記憶し、読み出すかを視覚的に理解するのに役立ちます。

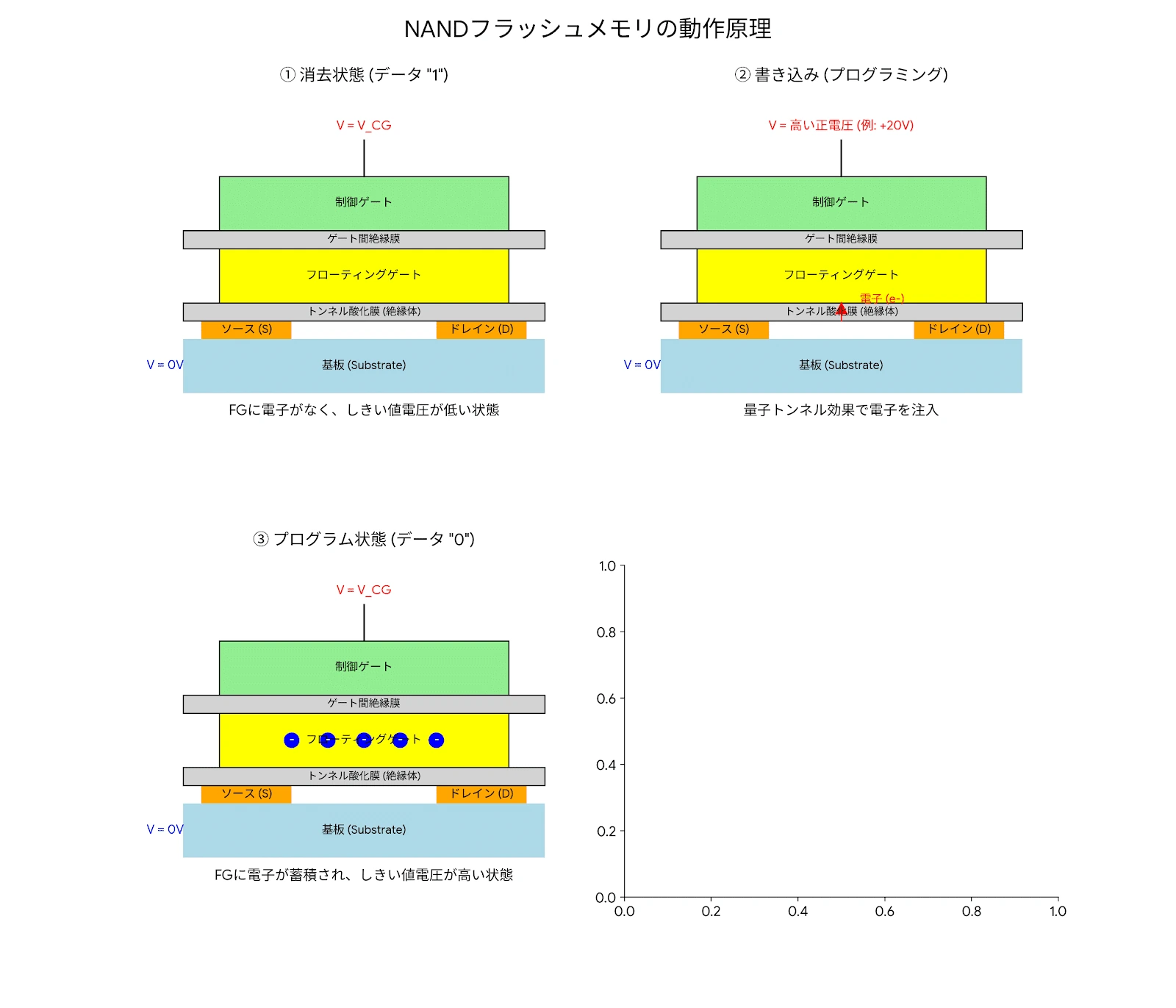

#NANDフラッシュメモリの動作原理の図解
#① 消去状態 (データ "1")
#- フローティングゲート (FG) には電子が蓄積されていません。
- この状態では、トランジスタがONになるために必要なしきい値電圧(トランジスタをONにするためのスイッチの硬さのようなもの)が低い状態です。
- NANDフラッシュメモリでは、この電子がない状態を一般的にデータ**「1」**として扱います。
#
② 書き込み (プログラミング)
#- データを「0」として記録する操作です。
- 制御ゲート (CG) に非常に高い正電圧(例:+20V)を印加します。
- すると、量子力学的な**「ファウラー・ノルドハイム・トンネリング」**という現象により、通常は電流を通さないはずの薄い絶縁膜(トンネル酸化膜)を電子が通り抜け、絶縁されたフローティングゲート内に注入されます。
- これにより、フローティングゲートに電子が蓄積されます。
#
③ プログラム状態 (データ "0")
#- 書き込み操作によって、フローティングゲートに電子が捕獲された状態です。
- フローティングゲート内の負の電荷を持つ電子が、制御ゲートからの電場を妨害(遮蔽)します。
- このため、トランジスタをONにするためにより高い電圧が必要になり、しきい値電圧が高くなります。
- この電子が蓄積された状態が、データ**「0」**として記録されます。
データ消去(イレーズ)操作の仕組み
#NANDフラッシュメモリのデータ消去は、書き込みとは異なる電圧のかけ方をします。一般的には、制御ゲートを接地(0V)し、基板(Substrate)側に高い正電圧(例: +20V)を印加します。
#ステップ1: 電圧の印加
#- 制御ゲート (Control Gate): 電位を 0V にします(接地、グラウンド)。
- 基板 (Substrate): 非常に高い正電圧(例: +20V)を印 加します。
ステップ2: 逆方向の電場の形成
#- 制御ゲートが0V、基板が+20Vになることで、フローティングゲートは基板に対して非常に低い電位の状態になります。
- これにより、書き込み時とは正反対の向きに強い電場がトンネル酸化膜にかかります。
ステップ3: 電子の引き抜き(逆方向のトンネリング)
#- この逆方向の強い電場によって、フローティングゲート内に捕獲されていた電子 (e-) が、再びファウラー・ノルドハイム・トンネリング現象によってトンネル酸化膜を通り抜け、基板側へと引き抜かれます。
ステップ4: 消去状態へ
#- フローティングゲートから電子がなくなることで、セルは再び「しきい値電圧が低い」状態に戻ります。
- これが「消去状態」であり、データとしては「1」を意味します。
#
重要なポイント:消去は「ブロック単位」
#NANDフラッシュメモリの非常に重要な特性として、この消去操作は1ビットや1ページといった小さな単位では行えず、「ブロック」と呼ばれる大きな単位で一括して行われるという点があります。
#- 書き込み: ページ単位(比較的小さい単位)で可能
- 読み出し: ページ単位で可能
- 消去: ブロック単位(非常に大きい単位、数百ページ分)でしか不可能
このため、SSDなどでデータを1バイトだけ書き換えたい場合でも、実際には内部で「①ブロック全体のデータを読み出す → ②メモリ上で該当データを書き換える → ③ブロック全体を消去する → ④新しいデータをブロック全体に書き込む」という複雑な処理(リード・モディファイ・ライト)が行われています。
##

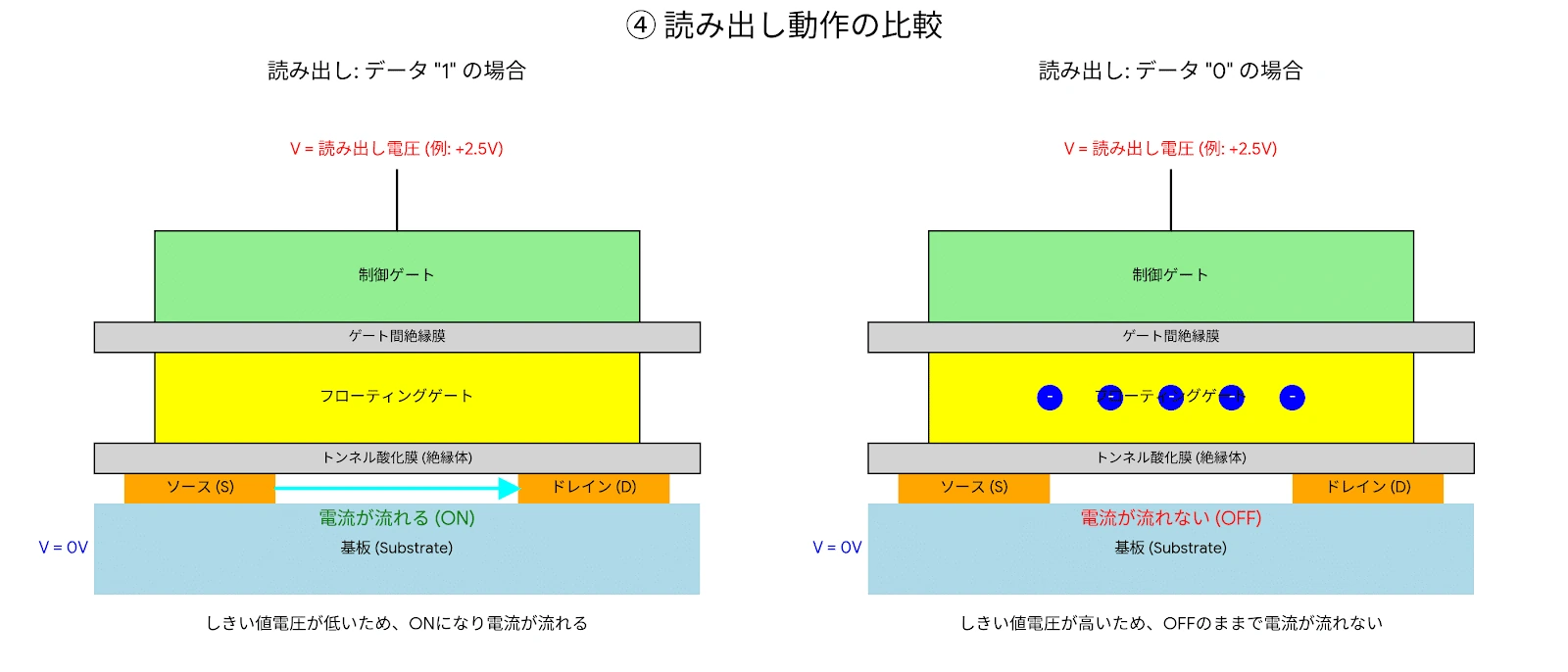

読み出し動作の仕組み
#データの読み出しは、この「しきい値電圧」の違いを検知することで行います。
##
読み出し: データ "1" の場合 (上左図)
#- 制御ゲートに、「低いしきい値電圧」と「高いしきい値電圧」の中間の電圧(読み出し電圧、例:+2.5V)をかけます。
- セルのしきい値電圧は読み出し電圧よりも低いため、トランジスタはONになります。
- 結果として、ソースからドレインへ電流が流れます。
- この「電流が流れた」という事実を検知して、セルは**「1」**であると判断します。
#
読み出し: データ "0" の場合 (上右図)
#- 同様に、制御ゲートに中間の読み出し電圧(例:+2.5V)をかけます。
- フローティングゲート内の電子の妨害により、セルのしきい値電圧は読み出し電圧よりも高くなっています。
- そのため、トランジスタはONにならず、OFFのままです。
- 結果として、ソースからドレインへ電流は流れません。
- この「電流が流れなかった」という事実を検知して、セルは**「0」**であると判断します。
このようにNANDフラッシュメモリは、量子トンネル効果という微細な物理現象を利用してフローティングゲート内の電子の数を制御し、それによって変化する「しきい値電圧」の違いを巧みに利用して、情報を不揮発的(電源がなくても消えない)に記憶しているのです。
#1.2 データ密度の進化:SLCの二元論理からQLCの16状態の複雑性へ
#NANDフラッシュ技術の歴史は、単一のメモリセルにいかに多くの情報を詰め込むかという、データ密度向上の歴史そのものである。この進化は、フローティングゲートに蓄積する電子の量をより精密に制御し、それによって生じる複数のしきい値電圧レベルを識別する技術の進歩によって達成されてきた。
#SLC (Single-Level Cell):
#最も初期の形態であるSLCは、1つのセルに1ビットの情報を記録する 。これは、フローティングゲートに電子が「あるか(プログラム状態)」、「ないか(消去状態)」という2つの状態のみを区別する単純な仕組みである 。しきい値電圧の分布は大きく2つの領域に分かれており、それぞれの状態を区別するための電圧マージンが非常に広いため、読み書きが高速かつ高信頼性で行える。
#MLC (Multi-Level Cell):
#密度向上の最初の大きな一歩がMLCである。MLCは、1つのセルに2ビットの情報を記録する 。これを実現するために、コントローラはフローティングゲート内の電子量を4段階に精密に制御し、4つの異なるVtしきい値電圧レベル(2^2=4)を生成・識別する必要がある 。例えば、電子量がほぼ0%の状態を「11」、25%を「10」、50%を「01」、75%を「00」といった具合に割り当てる。これにより、SLCの2倍のデータ密度を達成したが、状態間の電圧マージンは狭まり、より高度な制御が求められるようになった。
#TLC (Triple-Level Cell):
#現在、コンシューマ向けSSD市場の主流となっているのがTLCである 。TLCは1つのセルに3ビットの情報を記録し、そのためには8つの異なるVtしきい値レベル(2^3=8)を管理する必要がある 。MLCからさらに密度を50%向上させ、ギガバイト単価を大幅に引き下げることに成功した。しかし、電圧レベルの数が倍増したことで、状態間のマージンはさらに狭くなり、性能と耐久性の面でさらなるトレードオフが生じることになった。
#QLC (Quad-Level Cell):
#本レポートの主題であるQLCは、この密度向上の最前線に位置する技術である。QLCは、1つのセルに4ビットの情報を記録する 6。これを実現するため、SSDのコントローラは、フローティングゲート内の電子量を極めて精密に制御し、16もの異なるVtレベル(2^4=16)を正確にプログラムし、かつ読み出し時に識別しなければならない 。
#この進化の過程で、ビット密度が算術級数的に増加する(1, 2, 3, 4ビット)のに対し、管理すべき電圧状態の数は指数関数的に増加する(2, 4, 8, 16状態)という点が極めて重要である。この指数関数的な複雑性の増大こそが、QLC技術が直面する根本的な技術的課題であり、性能や耐久性に関するあらゆるトレードオフの根源となっている。SLCが単純な二者択一であったのに対し、QLCは16択問題に正確に答え続けなければならない。この物理的な現実が、QLC SSDのコントローラとファームウェアに、かつてないほどの高度な精密性と洗練されたアルゴリズムを要求するのである。
#1.3 プログラミングの物理学:16の電圧レベルが4ビットのストレージを可能にする仕組み
#QLCセルに4ビットのデータを書き込むプロセスは、SLCのように単一の電圧印加で完了する単純なものではない。それは、16の極めて狭い目標ウィンドウのいずれか一つに、セルの状態を正確に合わせ込むための、綿密で反復的なプロセスである 。
#具体的には、「インクリメンタル・ステップ・パルス・プログラミング(ISPP)」と呼ばれる手法が用いられる。コントローラは、まず目標とするしきい値電圧レベルよりも低い電圧から開始し、制御ゲートに短い電圧パルスを印加する。その後、セルのを検証(ベリファイ)し、目標に達しているかを確認する。もし達していなければ、パルス電圧をわずかに上昇させて再度印加し、再び検証する。この「パルス印加と検証」のサイクルを、セルのしきい値電圧が目標の狭いウィンドウ内に収まるまで何度も繰り返す 。16もの状態を区別するためには、このプロセスの精度が極めて重要であり、必然的にSLCやMLCに比べてプログラミングに要する時間は長くなる。
#データの読み出しも同様に複雑である。コントローラは、セルのしきい値電圧が16のどの範囲に属するかを特定するために、複数の異なる参照電圧を制御ゲートに順番に印加し、電流が流れるかどうかを検出する必要がある。状態間のマージンが非常に狭いため、ノイズやセルの経年劣化によるわずかなしきい値電圧の変動でも誤った状態として読み取られる可能性がある。そのため、信頼性の高い読み出しを行うには、複数回のセンシング操作や、後述する高度なエラー訂正符号(ECC)による補正が不可欠となる 。ある分析によれば、TLCやQLCデバイスでは、ECCによって訂正可能な正しい値を得るために、同じデータをそれぞれ最大4回および8回読み出す必要がある場合がある 。
#さらに、1つのQLCセル内に物理的に存在する4ビットは、論理的には同時に扱われるわけではない。これらは「ページ」と呼ばれる複数の論理単位にマッピングされている 。一般的に、最初の1ビット(最下位ページ、Lower Page)の書き込みは、SLCと同様に2つの状態を区別するだけなので比較的速く行える。しかし、2ビット目以降(上位ページ、Upper Page)を書き込むには、既にフローティングゲートに存在する電子の量をわずかに増減させて、より高いしきい値電圧レベルへと「微調整」する必要がある。この微調整は、より精密な制御を要するため、下位ページの書き込みよりも時間がかかる 。この論理ページングの仕組みは、QLCドライブがSLCキャッシュ(第3章で詳述)を実装し、バースト的な書き込みに対して高い性能を発揮できる理由を説明する上で重要な概念である。ユーザーからの書き込みデータは、まずこの高速な下位ページ書き込みの仕組みを利用してキャッシュに保存され、その後、時間のかかる上位ページへの書き込みがバックグラウンドで行われるのである。
#第2章:Quad-Level Cellアーキテクチャ固有の妥協点
#第1章で詳述したように、QLC NANDは1つのメモリセルに4ビットを格納することで、前例のないデータ密度を達成した。しかし、この密度の飛躍は、物理法則に根差した避けられない代償を伴う。16もの微細な電圧状態を管理するという指数関数的な複雑性の増大は、NANDフラッシュの性能と耐久性という2つの根幹的な指標に直接的な影響を及ぼす。本章では、QLCの物理的メカニズムが、なぜ必然的に読み書き速度の低下とセル寿命の短縮という妥協点を生み出すのかを技術的に解明する。この密度と堅牢性の間のトレードオフを理解することは、QLC SSDがどのような用途に適し、どのような場面で課題を抱えるのかを評価するための基礎となる。
#2.1 レイテンシの課題:16状態の読み書きにおける精度と時間のコスト
#QLCアーキテクチャの根幹をなす16の電圧レベルは、その読み書きプロセスに固有の遅延、すなわちレイテンシをもたらす。これは単なる性能の低下ではなく、高密度化を実現するための物理的な必然である。
#書き込みレイテンシと「パフォーマンスの崖」:
#QLCセルへの書き込みは、第1章で述べた通り、目標とする16の狭い電圧ウィンドウの一つに正確に電荷量を調整するための、反復的な「パルス印加と検証」プロセスを必要とする 。この精密な制御には時間がかかり、QLC NANDのネイティブな(キャッシュを介さない直接の)書き込み速度は極めて低くなる。その速度は、毎秒80メガバイトから160メガバイト(MB/s)程度にまで落ち込むことがあり、これは一部の機械式ハードディスクドライブ(HDD)よりも遅い数値である 。さらに低い場合では100 MB/s未満になるという報告もある 。
#このネイティブ書き込み速度の遅さが、「パフォーマンスの(Performance Cliff)」と呼ばれる現象を引き起こす。最新のQLC SSDは、この遅さを隠蔽するためにSLCキャッシュと呼ばれる高速なバッファ領域を利用する(詳細は第3章で後述)。ユーザーがデータを書き込むと、まずこの高速なキャッシュにデータが保存され、見かけ上は非常に速い書き込み速度が実現される。しかし、ゲームのインストールや大容量ファイルのコピーなど、キャッシュの容量を超える連続的な書き込みが行われると、キャッシュは満杯になる。その瞬間、ドライブは低速なQLC NANDへの直接書き込みを余儀なくされ、書き込み速度は劇的に低下する。この突然の性能劣化が「パフォーマンスの崖」であり、ユーザー体験に大きな影響を与える可能性がある 。
#読み出しレイテンシ:
#データの読み出しにおいても、QLCはTLCやMLCに比べて不利である。16もの近接した電圧レベルを正確に識別するプロセスは、本質的に時間を要する。コントローラは、より多くの参照電圧を用いて複数回のセンシングを行う必要があり、これにより基本的な読み出しレイテンシが増加する 3。ある分析によれば、セルあたりのビット数が1つ増えるごとに、読み出しレイテンシはほぼ倍増する傾向にある 。ゲームのロード時間のような読み出し中心のタスクでは、この差は体感しにくいことが多いが、低レイテンシが要求されるデータベース処理などの特定のワークロードでは、この違いが性能のボトルネックとなり得る。
#このように、QLCが持つ高密度という最大の利点は、16状態を管理するという複雑なプロセスに起因する書き込みおよび読み出しレイテンシの増大という、直接的な代償の上に成り立っているのである。
#2.2 耐久性の方程式:高ビット密度がセル劣化を加速させる理由
#SSDの寿命は、その構成要素であるNANDフラッシュセルの書き換え可能回数によって制限される。この指標はプログラム/イレーズ(P/E)サイクルと呼ばれ、セルがデータを確実に保持できなくなるまでに、何回データの書き込みと消去を繰り返せるかを示す。QLC技術は、このP/Eサイクル耐久性を大幅に低下させる物理的な要因を内包している。
#物理的な劣化メカニズム:
#NANDフラッシュセルのプログラミング(書き込み)とイレーズ(消去)のプロセスでは、電子をフローティングゲートに出し入れするために、トンネル酸化膜と呼ばれる非常に薄い絶縁層に高い電圧を印加する必要がある 。この高電圧の印加は、トンネル酸化膜に物理的なストレスを与え、徐々にその絶縁特性を劣化させていく。この損傷は累積的であり、P/Eサイクルを繰り返すたびに、酸化膜内に電子がトラップされたり、欠陥が生じたりして、セルの電荷保持能力が低下していく 。
#QLCにおける劣化の加速:
#QLCアーキテクチャは、この物理的な劣化プロセスを2つの側面から加速させる。
#第一に、より高い精度要求によるストレスの増大である。16もの異なる電荷レベルを正確に設定するためには、より繊細で反復的なプログラミング制御が必要となる。これにより、トンネル酸化膜にかかるストレスの頻度と複雑性が増し、劣化がより速く進行する。
#第二に、電圧マージンの狭さが決定的な要因となる。セルの劣化が進むと、その電荷保持能力が不安定になり、同じプログラム操作を行ってもしきい値電圧がばらつくようになる。これを専門的には「しきい値電圧分布の広がり」と呼ぶ 。SLCセルの場合、プログラム状態と消去状態の間の電圧マージンが非常に広いため、多少しきい値電圧分布が広がっても、両者を明確に区別できる。しかし、QLCセルでは16の状態が非常に狭い電圧範囲に密集しているため、わずかなしきい値電圧分布の広がりでも、隣接する状態の電圧範囲が重なり合ってしまう。この状態の重複がビットエラーの直接的な原因となり、最終的にセルが信頼性を失うまでのP/Eサイクル数を大幅に減少させる 。
#この結果、P/Eサイクル耐久性の公称値には劇的な差が生まれる。一般的に、SLCが約100,000サイクル、MLCが約3,000~10,000サイクル、TLCが約1,000~3,000サイクルであるのに対し、QLCは約100~1,000サイクルにまで低下する 。この耐久性の低下は、QLCが高密度化のために支払う最も大きな代償の一つであり、その用途を書き込み頻度の低いアプリケーションに限定する主な理由となっている。
#2.3 NAND技術の比較フレームワーク
#これまでの議論を整理し、各NANDフラッシュ技術の特性とトレードオフを明確にするため、以下の比較表を提供する。この表は、密度、耐久性、性能、コスト、そして主要な用途という観点から、SLCからPLCまでの進化の系譜を俯瞰するものである。QLCがストレージ階層の中でどのような位置を占めるのか、その戦略的な価値と限界を理解するための重要な参照点となる。

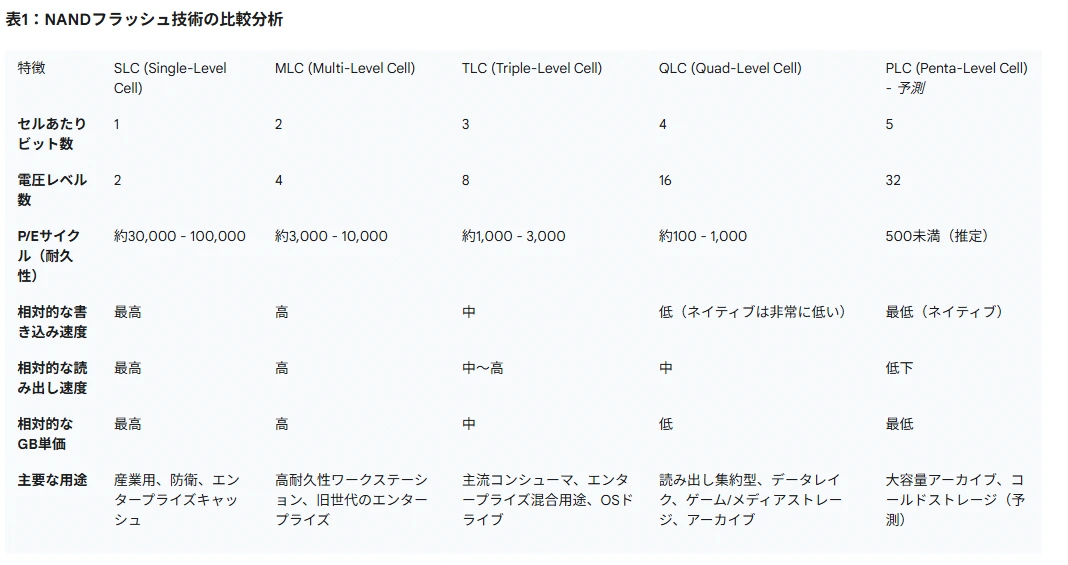

#表1:NANDフラッシュ技術の比較分析
#この表が示すように、セルあたりのビット数(密度)が増加するにつれて、耐久性(P/Eサイクル)とネイティブな性能が低下し、その代わりにコスト効率(GB単価)が向上するという明確な逆相関関係が存在する。QLCはこのトレードオフの現在の最先端に位置し、大容量と低コストを最優先する一方で、性能と耐久性の課題をコントローラ技術によって克服する必要があることを示唆している。この物理的な制約と経済的な利点のバランスこそが、QLC SSDの市場における役割を決定づけているのである。
#第3章:コントローラの重要な役割:QLCの実用性を支える技術
#第2章で明らかにしたように、QLC NANDはネイティブな状態では低速かつ低耐久性という、商業製品として成立させるには大きな課題を抱えた記憶媒体である。しかし、市場に流通しているQLC SSDが実用的な性能と信頼性を発揮しているのは、SSDの「頭脳」であるコントローラが、高度な技術を駆使してNANDの物理的な弱点を巧みに補い、抽象化しているからに他ならない。QLC SSDは単なるメモリチップの集合体ではなく、NANDフラッシュとそれを制御するインテリジェントなコントローラが一体となったシステムである。本章では、QLCの実用化を可能にした2つの核心的技術、すなわち書き込み遅延を劇的に改善する「SLCキャッシング」と、低いセルの信頼性にもかかわらずデータの完全性を保証する「LDPCエラー訂正」のメカニズムについて、その動作原理から詳細に解説する。
#3.1 書き込みレイテンシの緩和:SLCキャッシングメカニズムの詳細
#QLCのネイティブ書き込み速度の遅さを克服し、ユーザーに快適な体験を提供するための鍵となる技術がSLCキャッシングである。これは、低速なQLC NANDの一部を、高速なSLC NANDのように振る舞わせることで、書き込み性能を一時的にブーストする仕組みである。
#3.1.1 Pseudo-SLC (pSLC) モード:容量と引き換えに速度を得る
#市販のQLC SSDは、コストのかかる専用のSLCチップを搭載しているわけではない。その代わりに、コントローラのファームウェアが、ドライブ上のQLC NAND領域の一部を動的に「SLCモード」で動作させる 。pSLC(Pseudo-SLC)モードと呼ばれるこの状態では、本来4ビットを格納するQLCセルに、あえて1ビットの情報のみを書き込む 。これにより、管理すべき電圧状態が16から2へと激減するため、SLC NANDに匹敵する高速な書き込みと、より高い耐久性を実現できる。もちろん、このモードで動作している領域は、本来の4分の1の容量しか利用できないが、この一時的な容量の犠牲が、劇的な性能向上をもたらすのである。
#3.1.2 書き込みプロセス:キャッシュへの書き込みとバックグラウンドでのデータ移動
#ユーザーがQLC SSDにデータを書き込む際のプロセスは、以下のようになる。
#- キャッシュへの書き込み: ホストコンピュータからの書き込み要求は、まず高速なpSLCキャッシュ領域に送られる。ユーザーはこの時点で書き込みが完了したと認識し、SLC並みの高速な転送速度を体験する 。
- バックグラウンドでの移動: pSLCキャッシュに書き込まれたデータは、SSDがアイドル状態(ユーザーからのアクセスがない時間)になった際に、コントローラによってバックグラウンドで本来の低速なQLC領域へと移動される 28。このプロセスは「フォールディング」や「フラッシュ」と呼ばれ、ユーザーからは見えない形で行われる。このため、アイドル時間がない高負荷な連続書き込み状態では、この移動プロセスが追いつかず、性能問題が発生する可能性がある。
3.1.3 ダイナミックキャッシュ vs. スタティックキャッシュ
#SLCキャッシュの実装方法には、主に2つのアプローチがある。
#- ダイナミックキャッシュ: コンシューマ向けSSDで最も一般的に採用されている方式。pSLCキャッシュのサイズが、ドライブの空き容量に応じて変動する 。ドライブが空に近い状態ではキャッシュサイズは最大となり、大容量の書き込みにも高速に応答できる。しかし、ドライブの空き容量が少なくなるにつれてキャッシュサイズも縮小し、パフォーマンスの崖に到達しやすくなる 。
- スタティックキャッシュ: ドライブのNAND領域の一部が、常にSLCキャッシュとして固定的に割り当てられる方式 。キャッシュサイズが常に保証されるため、性能の予測がしやすいという利点がある。一方で、書き込みがこの固定領域に集中するため、特定のセルの消耗が激しくなり、ドライブ全体の寿命に影響を与える可能性がある 。
3.1.4 キャッシングによる耐久性への貢献
#SLCキャッシングは、書き込み性能を向上させるだけでなく、QLCの低い耐久性を補う役割も果たす。例えば、OSが使用する一時ファイルのように、短時間で頻繁に書き換えが発生するデータの場合を考える。これらの書き換え処理がpSLCキャッシュ内で完結すれば、最終的に確定したデータのみが一度だけQLC領域に書き込まれることになる 。これにより、QLCセルに対するP/Eサイクルの回数を効果的に削減し、ドライブ全体の寿命を延ばすことができるのである。
#3.2 データ完全性の保証:不可欠なLDPCエラー訂正機能
#QLC NANDは、その物理的特性から、TLCやMLCに比べて本質的にエラーが発生しやすい。この高いエラー率にもかかわらず、ユーザーデータが破損しないのは、コントローラに搭載された強力なエラー訂正符号(ECC)機能のおかげである。
#3.2.1 Raw Bit Error Rate (RBER) の理解
#NANDフラッシュから読み出された生のデータには、一定の確率でビットエラーが含まれている。このエラー訂正前のエラー率を「Raw Bit Error Rate(RBER)」と呼ぶ 。QLCは、16もの狭い電圧マージンを持つため、セルの経年劣化、隣接セルからの電気的干渉(セル間干渉)、読み出し時のノイズなど、様々な要因によってしきい値電圧がわずかに変動しただけで、容易にビットエラーが発生する 。したがって、QLCのRBERは、他のNANDタイプよりも本質的に高い。
#3.2.2 BCHからLDPCへ:エラー訂正技術の進化
#初期のSSDでは、BCH(Bose-Chaudhuri-Hocquenghem)符号などのECCが用いられていた。しかし、NAND技術が高密度化し、特にTLCやQLCのようにRBERが著しく高い媒体が登場すると、BCH符号の訂正能力では対応しきれなくなった 。そこで登場したのが、より強力な訂正能力を持つLDPC(Low-Density Parity-Check)符号である。LDPCは現代の高性能SSD、特にQLC SSDにとっては不可欠な技術となっている。
#3.2.3 LDPC符号の動作原理(概念的)
#LDPCは、前方誤り訂正(Forward Error Correction, FEC)の一種であり、その動作は非常に高度な数学的理論に基づいている。概念的に説明すると、以下のようになる。
#- エンコーディング(符号化): データをNANDに書き込む際、LDPCエンコーダは元のデータから、疎な(要素のほとんどが0である)パリティ検査行列に基づいて、冗長な「パリティビット」を生成し、元のデータに付加して一緒に保存する 。
- デコーディング(復号): データを読み出す際、コントローラは保存されているデータとパリティビットの関係が、エンコード時に定められたパリティ検査のルールを満たしているかを確認する。
- エラー訂正: もしルールを満たさない(エラーが検出された)場合LDPCデコーダは「信念伝播法(Belief Propagation)」と呼ばれる反復的なアルゴリズムを実行する 。このアルゴリズムは、各ビットが「0」であるか「1」であるかの確率(信頼度)を、パリティ検査の制約条件を基に繰り返し計算し、更新していく。この反復計算を通じて、最も確からしい元のデータ系列を推定し、エラービットを特定して反転させることで、データを訂正する 。
3.2.4 ハード判定とソフト判定デコーディング
#LDPCの強力な訂正能力は、「ソフト判定デコーディング」によって最大限に引き出される。
#- ハード判定: 通常の読み出し操作。コントローラは、各セルの電圧がどの状態に属するかを一度のセンシングで「0」か「1」かに確定的に判断する。この情報を用いてLDPCデコードを行う。これは高速だが、訂正能力には限界がある 。
- ソフト判定: ハード判定デコードが失敗した場合、コントローラはより高度な読み出し操作を実行する。これは、複数の、より細かい参照電圧を用いてセルを複数回センシングし、セルの電圧が各状態の理想的な中心値からどれだけ離れているかといった、より詳細な情報を取得する 。この情報は、各ビットが「0」または「1」である確率(対数尤度比、LLR)としてLDPCデコーダに渡される。この確率的な「ソフト情報」を用いることで、デコーダはより多くのエラーを訂正することが可能になるが、その代償として読み出しレイテンシは大幅に増加する 。
結論として、QLC SSDの商業的な成功は、NANDセル自体の物理的な堅牢性の向上によるものではない。むしろ、本質的に脆弱で低速な物理媒体の上に、SLCキャッシングとLDPCという高度な技術を駆使して、高性能で信頼性の高い「仮想的な」ストレージを構築した、システムレベルのエンジニアリングの勝利と言える。ユーザーが体験するQLC SSDの性能と信頼性は、コントローラによって巧みに作り上げられた抽象化の産物であり、そのインテリジェンスこそがQLC技術の価値を決定づけているのである。
#第4章:QLC SSDの戦略的重要性とその応用
#QLC SSDの技術的な特性と、それを実用化するためのコントローラの役割を理解した上で、次はその戦略的な重要性に焦点を当てる。QLCは単なる低コストなストレージオプションではない。その登場は、ストレージ業界の経済原則を書き換え、データセンターのアーキテクチャを再定義し、AI(人工知能)のような次世代技術の発展を加速させる、極めて重要な「イネーブリング・テクノロジー(実現技術)」である。本章では、QLCがもたらすコスト構造の変化から、データセンターにおける総所有コスト(TCO)の革新、AIデータレイクでの役割、そしてコンシューマ市場における最適な利用シナリオまで、その多岐にわたる応用と価値を分析する。
#4.1 ストレージ経済の再定義:テラバイト単価へのインパクト
#QLC技術の最も根源的かつ強力な価値は、その圧倒的なコスト効率にある。QLCの基本的な利点は、TLCと比較して同じ物理的フットプリントのNANDダイ上で33%多くのデータを保存できることである 。この高密度化は、シリコンウェハー一枚から生産できる総ストレージ容量を直接的に増大させ、結果としてギガバイト(GB)またはテラバイト(TB)あたりの製造コストを大幅に引き下げる 。
#このコスト構造の変化は、ストレージ市場におけるSSDの位置づけを根本的に変えた。従来、SSDは性能面でHDDを圧倒するものの、容量単価では太刀打ちできなかった。しかし、QLCの登場により、SSDは初めてHDDと容量単価で本格的に競争できる領域に足を踏み入れた 。これにより、これまでコストの観点からHDDの独壇場であった大容量ストレージ市場において、オールフラッシュソリューションが現実的な選択肢として浮上したのである。この経済的な変革こそが、QLCがデータセンターや大規模ストレージシステムで急速に採用される最大の推進力となっている。
#4.2 データセンター革命:読み出し集約型ワークロードのTCO分析
#現代のデータセンター運営において、ストレージの評価は単なるデバイスの購入価格だけでは行われない。電力消費、冷却コスト、設置に必要な物理的なラックスペースといった運用コストを含めた「総所有コスト(Total Cost of Ownership, TCO)」が、より重要な指標となる 。このTCOという観点において、QLC SSDは特に読み出し集約型のワークロードでHDDに対して圧倒的な優位性を示す。
#Solidigm社の122TB QLC SSDのような超高密度ドライブは、大規模なストレージ統合を可能にする 。例えば、1エクサバイト(EB)のストレージを構築する場合、数十ラックを要するHDDベースのソリューションに対し、QLC SSDベースのソリューションはわずか数ラックで実現できる可能性がある。これにより、データセンターのフットプリントが劇的に縮小され、それに伴い電力消費と冷却コストも大幅に削減される 。ある分析では、HDDインフラと比較して、QLC SSDはストレージ関連の電力消費を最大90%削減し、物理的なラックスペースを90%以上解放できると試算されている 。
#このようなTCO上の利点から、QLC SSDは「Write Once, Read Many(WORM)」型のワークロードに最適である。具体的な用途としては、以下のようなものが挙げられる。
#- コンテンツデリバリーネットワーク(CDN)およびビデオオンデマンド(VoD): 一度アップロードされた動画やコンテンツが、世界中の多数のユーザーから繰り返し読み出される。
- データアーカイブおよびバックアップ: 頻繁な書き換えは発生しないが、必要に応じて迅速なデータアクセスが求められる。
- ビッグデータ分析: 巨大なデータセットに対して、読み出し中心の分析クエリが実行される。
これらの用途では、QLCの書き込み性能や耐久性の低さは問題になりにくく、むしろHDDをはるかに凌駕する読み出し性能と、TCO全体を劇的に改善する能力が高く評価される 。Meta(旧Facebook)社が自社のデータセンターにおいて、HDDと高性能TLC SSDの間にQLC SSDの階層を導入し、コスト、性能、電力効率の最適化を図っている事例は、この戦略の有効性を象徴している 。
#4.3 AI時代の加速:ペタバイト級データレイクの基盤としてのQLC
#AI、特に大規模言語モデル(LLM)や生成AIのトレーニングには、ペタバイトからエクサバイト級の巨大なデータセット、すなわち「データレイク」が必要不可欠である。このAIのデータパイプラインにおいて、ストレージは階層的に構成される 。
#- ホット層: GPUが直接アクセスし、トレーニングバッチを読み込むための超高速ストレージ。ここでは最高の性能が求められ、TLC NANDやさらに高速なメモリが使用される。
- ウォーム層: ホット層にデータを供給する、巨大なデータレイク本体。ペタバイト級の容量が必要となる。
QLC SSDは、この「ウォーム層」に革命をもたらした 。従来、この層はコストの観点からHDDが担ってきた。しかし、HDDの読み出し性能は、数千万円もする高価なGPUクラスタを十分に「食べさせる」には遅すぎる。結果として、GPUがデータ待ちでアイドル状態になる時間が増え、高価な計算リソースの利用効率が著しく低下するという問題があった 。
#一方、TLC SSDは十分な性能を持つが、ペタバイト級のデータレイクを構築するにはコストがかかりすぎる 。ここでQLCが理想的な解決策として登場する。QLCは、HDDよりも桁違いに高速な読み出し性能を提供し、GPUのアイドル時間を最小限に抑えることができる。同時に、その低いTCOにより、巨大なデータレイクの構築を経済的に実現可能にする 。TLCをホット層に、QLCをウォーム層に配置する階層型ストレージアーキテクチャは、AIインフラにおけるコストと性能のバランスを最適化する現在のベストプラクティスとなっている 。QLCは、AIの発展に不可欠な巨大データセットを、性能と経済性の両面から支える基盤技術なのである。
#4.4 コンシューマ市場の展望:ゲーム、コンテンツ保存、一般用途におけるQLCの評価
#コンシューマ市場においても、QLC SSDはその特性に応じた最適な役割を見出している。
#- ゲーム用ストレージ: QLC SSDは、ゲームライブラリ用のドライブとして非常に優れた選択肢である 。ゲームのインストールは一度きりの大きな書き込みだが、実際のプレイ中はロード時間が主となり、これはほぼ100%読み出し処理である。SSDの高速な読み出しは、HDDと比較してロード時間を劇的に短縮する。そして、ゲームのロード時間という文脈においては、QLCとTLCの読み出し性能の差は、ほとんどのユーザーにとって体感できないほど小さい 。大容量を低価格で実現できるQLCは、増え続けるゲームデータを保存するのに理想的である。
- OS/ブートドライブ: 一般的な用途であれば、QLCをOSドライブとして使用することも許容範囲内である。しかし、OSの動作にはページファイルやログファイルなど、バックグラウンドでの細かい書き込みが頻繁に発生する。そのため、書き込み耐久性が高く、安定した性能を持つTLC SSDが、パワーユーザーやゲーマーのOSドライブとしてはより推奨される 。
- 大容量ファイルの連続書き込み: 動画編集者など、日常的に数十から数百GBの巨大なファイルを扱うユーザーにとって、QLCの「パフォーマンスの崖」は深刻な問題となり得る 12。SLCキャッシュが枯渇した後の書き込み速度はHDD以下にまで低下することがあり、作業効率を著しく損なう可能性がある。このような書き込み集約型のワークロードには、TLC SSDが明確に優れた選択肢となる 。
結論として、QLCの戦略的重要性は、単にTLCの安価な代替品であるという点にはない。その真価は、これまでHDDが独占してきたペタバイト級の容量領域において、オールフラッシュストレージを経済的に実現可能にしたことにある。この変革は、AIやハイパースケールコンピューティングといった最先端分野で新しいアーキテクチャの設計を可能にする、まさに「イネーブリング・テクノロジー」としての役割を果たしている。QLCは、HDDのコストとTLCの性能の間に存在する広大なギャップを埋めることで、ゼタバイト時代におけるデータストレージの進化を牽引しているのである。
#第5章:高密度ストレージの未来
#QLC技術がストレージ業界にもたらした変革は、データ密度向上の探求における一つの重要なマイルストーンに過ぎない。市場は常に進化し、技術はさらなる高みを目指している。本最終章では、現在のNANDフラッシュ市場におけるTLCとQLCの力学関係を分析し、QLCがどのような位置づけにあるのかを明らかにする。さらに、QLCの先にある次世代技術、すなわち5ビット/セルを実現するPenta-Level Cell(PLC)NANDの技術的展望とそれがもたらすであろうさらなる挑戦について考察する。そして最後に、本レポート全体の結論として、QLC技術の本質的な価値が、単なるメモリセルの革新ではなく、物理的な制約を克服するためのシステムレベルのエンジニアリングの集大成である点を改めて強調する。
#5.1 市場のダイナミクス:TLCとQLCの共生関係
#現在のNANDフラッシュ市場において、QLCがTLCを完全に置き換えるというシナリオは現実的ではない。むしろ、両者は異なる市場セグメントの要求に応える形で、一種の共生関係を築いている。
#市場シェアと成長性:
#2023年から2024年にかけて、TLCは依然としてNAND市場全体の収益において支配的なシェアを維持している 。これは、TLCが性能、耐久性、コストのバランスに優れ、OSドライブ、混合用途のエンタープライズストレージ、高性能コンシューマSSDなど、幅広いアプリケーションに適しているためである。
#一方で、市場の成長率という観点では、QLCが最も急速に拡大しているセグメントである 。この成長は、前章で述べたような、データセンターにおける読み出し集約型ワークロードや、コンシューマ市場における大容量ゲーム・メディアストレージといった、コスト効率と大容量を最優先する需要の高まりによって牽引されている。
#共存と棲み分け:
#市場は、単一の技術に収斂するのではなく、アプリケーションの要求に応じて階層化・細分化されている。
#- TLC: パフォーマンスが要求される「ホット」なデータや、書き込みと読み出しが混在する「ウォーム」なデータの領域を担う。OSドライブ、データベース、コンテンツ制作など、一貫した性能と高い耐久性が求められる用途でその価値を発揮する 9。
- QLC: 書き込み頻度が低く、読み出しが中心の「コールド」または「クール」なデータの領域を担う。データアーカイブ、メディアストリーミング、AIデータレイクなど、テラバイト単価とTCOが最重要視される用途でHDDからの置き換えを推進する 2。
このように、TLCとQLCは競合するだけでなく、ストレージ階層の中で互いを補完し合う関係にある。ユーザーやシステム設計者は、ワークロードの特性を正確に把握し、適切なNAND技術を選択することが、コストと性能を最適化する上で不可欠となっている。
#5.2 4ビットを超えて:Penta-Level Cell (PLC) NANDの技術的展望
#QLCの先には、さらなる高密度化を目指す次世代技術、Penta-Level Cell(PLC)NANDが控えている。PLCは、1つのメモリセルに5ビットの情報を記録することを目指すものであり、これはコントローラが32もの異なる電圧レベル2^5=32を管理する必要があることを意味する 。
#開発状況:
#PLCは現在、主要なNANDメーカーによって活発に研究開発が進められている段階である。Kioxia、Western Digital、Solidigmといった企業が技術デモンストレーションを行っており、商業的な大量生産には至っていないものの、その実現に向けた取り組みが続いている 。
#増幅されるトレードオフ:
#PLCは、QLCが直面した課題をさらに増幅させることになる。
#- 密度とコスト: QLC比でさらに25%の密度向上を実現し、ビットあたりのコストをさらに引き下げる可能性がある 。
- 性能と耐久性: 32もの電圧状態を管理することは、プログラミングと読み出しのプロセスをさらに複雑化・低速化させる。また、状態間の電圧マージンは極限まで狭められるため、セルの物理的な劣化に対する許容度が著しく低下する。PLCのP/Eサイクル耐久性は、数百回、あるいはそれ以下になる可能性も指摘されており、QLC以上に強力なエラー訂正技術と洗練されたコントローラ制御が不可欠となる 。
PLCが実用化された場合、その用途は、書き込みがほとんど発生しない大容量のアーカイブやコールドストレージといった、さらにニッチな領域に限定される可能性が高い。しかし、それはデータストレージの経済性をさらに変革し、HDDが担ってきた最後の牙城を切り崩す可能性を秘めている。
#5.3 結論:システムレベル・エンジニアリングの勝利としてのQLC
#本レポートを通じて、QLC SSDの重要性がその動作原理に深く根差していることを明らかにしてきた。1つのセルに4ビットを格納するというそのメカニズムは、前例のないデータ密度とコスト効率を実現し、ストレージの経済性を根底から覆した。この高密度化が、AI、クラウドコンピューティング、大規模データ分析といった現代のデータ集約型アプリケーションの発展を支える基盤となっている。
#しかし、この密度の飛躍は、性能の低下と耐久性の減少という、NANDフラッシュの物理法則に起因する本質的なトレードオフを伴う。ネイティブなQLC NANDは、それ自体では商業的に通用する製品にはなり得ない。
#QLCの真の価値と実用性は、この物理的な制約を克服した、システムレベルのエンジニアリングの勝利にある。SSDコントローラに実装された高度なファームウェアが、SLCキャッシングという巧妙な仕組みで性能の低さを覆い隠し、LDPCという強力なエラー訂正符号でデータの完全性を保証する。これらが一体となって機能することで、本質的に脆弱な記憶媒体が、信頼性と実用性を備えた製品へと昇華されているのである。
#したがって、QLC SSDは単なる技術的な進歩ではなく、複雑な問題をシステム全体で解決するという、現代工学の思想を体現した産物と言える。それは、データ密度の絶え間ない追求というストレージ業界の長年の目標に向けた重要な一歩であり、将来登場するであろうPLC、そしてその先の技術が直面するであろう、さらに大きな課題と革新への道筋を示すものである。QLCは、ゼタバイト時代のデータ需要に応えるための不可欠な要素として、今後もその重要性を増していくであろう。
