耐故障性への競争：シリコンスピン半導体量子コンピュータとイオントラップ型半導体量子コンピュータの比較分析

エグゼクティブサマリー

実用的で社会に変革をもたらす量子コンピュータの実現は、ノイズの多い物理量子ビットから安定した論理量子ビットを構築する、耐故障性量子コンピューティング（FTQC）の達成にかかっている。現在、この目標に向けた主要なアプローチの中で、シリコンスピン量子ビットと半導体ベースのイオントラップ型量子ビットは、古典的な半導体産業の製造技術を活用するという共通の基盤に収斂しつつあり、スケーラビリティの課題解決を目指している。本レポートは、これら二つの先進的な技術を品質（忠実度）、量（スケーラビリティ）、接続性、製造可能性の4つの主要な評価軸に沿って徹底的に比較分析し、どちらが先に実用的なFTQCに到達する可能性が高いかを評価するものである。

分析の結果、以下の結論が導き出された。シリコンスピン量子ビットは、既存のCMOS製造インフラとの究極的な親和性から、「ムーアの法則」を彷彿とさせる超大規模集積化という長期的なポテンシャルを秘めている。これは「製造可能性優先」戦略と位置づけられる。対照的に、半導体イオントラップ型量子ビットは、自然界に存在する完璧な原子を量子ビットとして利用することで、世界最高水準の忠実度を達成している。これは「忠実度優先」戦略である。

本レポートの核心的な結論として、半導体イオントラップ型量子ビットが、シリコンスピン量子ビットよりも先に、実用的なFTQCの最初のマイルストーンに到達する可能性が極めて高いと評価する。この結論の根拠は、イオントラップ型が達成した99.99%を超える2量子ビットゲート忠実度にある。この極めて高い忠実度は、量子誤り訂正（QEC）に必要となる物理量子ビットの数を劇的に削減し、論理量子ビットの実現に必要なリソースを数桁規模で低減させる。さらに、従来の最大のボトルネックであったレーザー制御を代替する「電子的量子ビット制御（EQC）」技術の登場は、スケーラビリティへの道を切り拓くパラダイムシフトとなった。

一方で、シリコンスピン量子ビットは、Diraqとimecによる工業的な300mmウェハでの99%超の忠実度実証という画期的な成果を上げたものの、依然として量子ビットの均一性という根本的な物理課題に直面している。このため、近い将来にFTQCを達成するには、イオントラップ型よりも遥かに大きなQECオーバーヘッドを克服する必要がある。

したがって、FTQCへの競争は二つの異なる時間軸で展開される「二段階のレース」と見なすべきである。イオントラップ型は、その卓越した忠実度を武器に、今後数年で最初の実用的な論理量子ビットを実証し、FTQC時代への扉を最初に開くであろう。シリコンスピン型は、製造可能性という究極的な利点を活かし、その後に続く数百万論理量子ビット時代の大規模化競争において、主導権を握る可能性を秘めている。

I. 序論：半導体ベースの量子コンピューティングフロンティア

1.1. 耐故障性という至上命題

現代の量子コンピュータは、「ノイズの多い中規模量子（NISQ）」デバイスの時代にある。これらのマシンは科学研究において価値あるツールであるが、その計算能力はデコヒーレンス（量子状態の崩壊）と操作エラーによって本質的に制限されている。社会的に広範なインパクトを持つ実用的なアプリケーション、例えば創薬、材料科学、大規模な最適化問題などを解決するためには、このノイズの壁を越える必要がある。その唯一の解決策が、耐故障性量子コンピューティング（FTQC）である 。FTQCの核心は、多数の不安定な「物理量子ビット」を用いて、量子誤り訂正（QEC）と呼ばれる技術により、エラーから保護された安定した「論理量子ビット」を構築することにある 2。QECの効率、すなわち一つの論理量子ビットを構築するために必要な物理量子ビットの数（オーバーヘッド）は、基礎となる物理量子ビットの操作エラー率に指数関数的に依存する。したがって、物理量子ビットの品質（忠実度）が、FTQCへの道のりを決定づける最も重要な要素となる 。

1.2. シリコンへの収斂

量子コンピューティングの研究開発は、超伝導、光、中性原子など多様な物理系で進められてきたが、近年、業界の主要な潮流として、スケーラビリティという最大の課題を解決するために、既存の半導体製造技術基盤へと収斂する動きが顕著になっている。本レポートで分析対象とするシリコンスピン量子ビットと、現代的なイオントラップ型量子ビットは、この潮流を代表する二大勢力である。両者は異なるアプローチを取りながらも、古典コンピュータ産業が数十年にわたり築き上げてきた微細加工技術、材料科学、集積化技術を活用することで、数百万量子ビット規模への拡張を目指している 。この共通の半導体基盤は、両者の比較を特に今日的かつ意義深いものにしている。

1.3. 競合する二つの哲学

この半導体フロンティアにおいて、二つの異なるスケーリング哲学が競い合っている。

• シリコンスピン量子ビット： このアプローチは、半導体技術の「ネイティブ」な後継者と見なすことができる。量子ビット自体を、本質的には高度に専門化されたトランジスタである量子ドット内に閉じ込められた単一電子のスピンとして定義する 。その核心的な価値提案は、古典的なマイクロプロセッサの成功を再現し、既存の数十兆円規模のCMOS製造インフラを直接活用することで、巨大なモノリシック集積を実現する可能性にある 6。これは、まず製造の道を確立し、そこから品質を向上させる**「製造可能性優先（Manufacturability-First）」戦略**と言える。
• 半導体イオントラップ型量子ビット： こちらは「ハイブリッド」な半導体アプローチである。量子ビットとして、自然界に存在する完璧で同一な原子（イオン）を利用し、その量子状態の卓越した品質を最大限に活用する 。そして、半導体製造技術は、これらの完璧な量子ビットを捕捉し、精密に制御するための高度な電極構造を持つチップを製造するために用いられる。その核心的な価値提案は、可能な限り最高品質の量子ビットからスタートすることにある。これは、まず品質を極め、そこからスケーリングの工学的課題を解決する**「忠実度優先（Fidelity-First）」戦略**である。

1.4. 分析の枠組み

FTQC実現への道のりは、単一の指標では測れない。本レポートでは、以下の4つの不可欠な要素を分析の柱とし、両技術を評価する。

1. 品質（Quality / Fidelity）： 量子操作の精度。これはQECのオーバーヘッドを直接決定する。
2. 量（Quantity / Scalability & Density）： 大量の量子ビットを製造し、制御する能力。
3. 接続性（Connectivity）： 量子ビット同士をエンタングルさせる能力。これはアルゴリズムの効率とQEC符号の選択肢に影響する。
4. 製造可能性とシステム統合（Manufacturability & System Integration）： 完全なシステムを構築・運用するための現実的かつ経済的な実現可能性。

この分析を通じて、二つの異なる戦略的賭け、すなわち「忠実度優先」と「製造可能性優先」のどちらが、FTQCという最初の、そして最も重要なゴールラインに先に到達する可能性が高いかを明らかにする。

II. シリコンスピン量子ビット：「ムーアの法則」的アプローチ

シリコンスピン量子ビットは、古典コンピューティングを支配してきた半導体技術の直接的な延長線上に量子コンピューティングを位置づけようとする野心的な試みである。その戦略は、製造における圧倒的なスケーラビリティを武器に、最終的に量子ビットの品質問題を克服するというものである。

2.1. 基本原理

シリコンスピン量子ビットでは、量子情報は量子ドットと呼ばれるナノスケールの半導体構造に閉じ込められた単一電子のスピン状態（「上向き」または「下向き」）にエンコードされる 。この量子ドットは、構造的にも動作原理においても、現代の集積回路を構成するMOSFETトランジスタと極めて類似しており、これがCMOSプロセスとの高い親和性の根源となっている。しかし、電子スピンは周囲の環境、特に原子核スピンからの磁気的ノイズに非常に敏感である。自然界のシリコンには、核スピンを持つ同位体であるシリコン29が約4.7%含まれており、これがデコヒーレンスの主要な原因となる。この問題を解決するため、核スピンを持たないシリコン28 の同位体純度を極限まで高めた「スピン真空」と呼ばれる環境を人工的に作り出し、長いコヒーレンス時間を実現することが不可欠である。

2.2. 最新技術動向：工業化へのマイルストーン

シリコンスピン量子ビット分野における近年の最も重要な進展は、学術研究の領域から工業生産の現実へと技術を大きく前進させたことである。

2.2.1. Diraq/imecによるNature誌での発表（2025年9月）

この共同研究は、シリコンスピン量子ビットの投資テーゼの根幹を揺るがす画期的な成果であった。世界有数の半導体研究機関であるimecの工業的な300mmウェハ製造ラインを用いて、Diraqが設計した量子ビットデバイスが、QECに必要とされる忠実度の閾値を再現性よく達成できることを初めて実証したのである 。

2.2.2. 達成された主要な指標

• 再現性： この研究の最も重要な点は、成果が実験室で選び抜かれた単一の「ヒーローデバイス」から得られたものではなく、製造ラインから無作為に抽出された複数のデバイスで一貫して確認されたことである 8。これは、この技術が単なる科学的発見ではなく、工業的にスケールアップ可能な製造プロセスであることを証明している。
• 2量子ビットゲート忠実度： 複数のデバイスにおいて、系統的に99%を超える忠実度が達成された。これは、量子計算の基本的な構成要素であるエンタングル操作が、工業プロセスで製造されたデバイス上で十分に高い精度で実行可能であることを示している。
• 1量子ビットゲート忠実度： 同様に99%を超える忠実度が実証された 11。
• 状態準備・測定（SPAM）忠実度： 99.9%を超える高い忠実度が達成された 。

この結果は、「製造可能性優先」戦略の妥当性を裏付ける最初の強力な証拠となった。これまで懐疑的に見られていた「工場で作られた量子ビットが、果たして十分な品質を持ちうるのか？」という問いに対し、肯定的な答えを示したのである 。

2.3. スケーラビリティの設計図：数百万量子ビットへの道

シリコンスピン量子ビットが数百万規模にスケールするためには、量子ビット自体の製造可能性だけでなく、制御と接続性という二つの巨大なエンジニアリング課題を解決する必要がある。

2.3.1. 課題1：配線ボトルネックと極低温CMOS（Cryo-CMOS）による解決策

数百万の量子ビットを制御するには、数百万本の制御配線が必要となる。これらの配線を室温の制御装置から極低温の冷凍機内に引き込むことは、配線密度と冷凍機への熱負荷の観点から物理的に不可能である 。この「配線ボトルネック」を解決する鍵となる技術が、**極低温CMOS（Cryo-CMOS）**である。これは、量子ビットと同じミリケルビン（mK）の極低温環境で動作するCMOS制御回路を開発し、量子ビットチップと同じパッケージ内、あるいは同一チップ上に集積するアプローチである 。これにより、室温との間の配線数を劇的に削減し、制御信号の遅延を最小化できる。近年の研究では、Cryo-CMOSが量子ビットの忠実度に最小限の影響で制御可能であることが示されており、この技術がスケーラブルなアーキテクチャの実現に不可欠な要素であることが確認されている 。

2.3.2. 課題2：接続性ボトルネックと量子バスによる解決策

スピン量子ビット間の基本的な相互作用である交換結合は、隣接する量子ドット間（約100 nm）でのみ有効な極めて短距離の力である 。これでは、大規模なプロセッサ内で遠く離れた量子ビット同士を効率的にエンタングルさせることができない。この「接続性ボトルネック」に対する最も有望な解決策が、コヒーレント・スピンシャトリングである。これは、電子（量子ビット）を、空の量子ドットが並んだアレイを「量子バス」として利用し、チップ上を物理的に高速移動させる技術である 。この技術により、任意の二つの量子ビットを近接させてエンタングル操作を行った後、元の位置に戻すことが可能になる。最近の実証実験では、一回のシャトリングで99.6%という高いコヒーレンス維持率が達成されており、スケーラブルなアーキテクチャの構成要素として現実味を帯びてきている。

2.4. 重要な課題と逆風

輝かしい進展の一方で、シリコンスピン量子ビットがFTQCへの道を歩むには、依然として深刻な課題が存在する。

• 量子ビットの均一性： 自然界で完全に同一なイオンとは異なり、シリコン量子ドットはリソグラフィ技術によって製造される人工物である。ナノメートルスケールでの微細な製造ばらつきが、個々の量子ビットの電気的特性に大きな違いを生じさせる。数百万個の量子ビットを個別に調整し、均一に動作させることは、極めて困難なキャリブレーション上の悪夢であり、この技術が直面する最大の技術的リスクであり続けている。
• 材料科学とサプライチェーン： 高い忠実度と長いコヒーレンス時間を達成するために不可欠な高純度の同位体濃縮Si28ウェハは、その製造プロセスが複雑かつ高コストであり、まだ工業的な量産体制が確立されていない 。99.9%純度のSi28の価格は1 kgあたり10万ユーロにも達すると推定されており、さらなる高純度化は価格を著しく押し上げる 。これは将来的にサプライチェーンのボトルネックとなり、コストを押し上げる大きな要因となりうる。
• 忠実度のギャップ： 99%超という忠実度は、表面符号のようなQECの理論的閾値を超える画期的な成果である 。しかし、イオントラップ型が達成している99.99%超という水準には依然として大きな差がある。この1桁以上のエラー率の差は、QECオーバーヘッドに換算すると数桁の違いとなり、当面の間、シリコンスピン型がFTQCを実現するためには、より多くの物理量子ビットを必要とすることを意味する。

結論として、シリコンスピン量子ビットのロードマップは、物理学の根本的な課題（均一性、コヒーレンス）を、半導体産業が培ってきた圧倒的なエンジニアリング力で解決するという壮大な賭けである。Diraq/imecの成果は、その賭けが成功する可能性を初めて具体的に示したが、その道はまだ長く険しい。Cryo-CMOSとスピンシャトリングを含むシステム全体のアーキテクチャは、各要素が密接に依存しあっており、一つの技術の停滞がシステム全体の実現可能性を左右する、高い全身的リスクを内包している。

III. 半導体イオントラップ型量子ビット：完璧さへのハイブリッドな道

半導体イオントラップ型量子ビットは、シリコンスピンとは対照的な哲学に基づいている。すなわち、最も完璧な物理系（原子）を量子ビットとして採用し、半導体技術をその能力を最大限に引き出すための洗練された制御ツールとして活用するアプローチである。

3.1. 基本原理

この技術の核心は、個々の荷電原子（イオン）を量子ビットとして利用する点にある 。これらのイオンは、半導体チップ上に形成された微細な電極が生成する電磁場によって、真空中で空間的に捕捉される 。

• 「完璧な量子ビット」という利点： 同じ元素のイオンは、自然の法則によって寸分違わず同一である。これにより、シリコンスピン量子ビットが直面する深刻な均一性の問題が根本的に存在しない。さらに、イオンはノイズの多い固体の基板から物理的に隔離されているため、外部環境からの妨害を受けにくく、他のどの量子ビット技術よりも長いコヒーレンス時間と高い忠実度を本質的に達成しやすい 。

3.2. 最新技術動向：「フォーナイン」忠実度閾値の突破

イオントラップ技術は、その品質において常に業界をリードしてきたが、近年の成果はFTQCの実現を劇的に加速させる可能性を秘めている。

• IonQ/Oxford Ionicsによるブレークスルー（2025年10月）： この分野における金字塔的な成果は、IonQが発表した99.99%を超える2量子ビットゲート忠実度の達成である 。これは単なる漸進的な改善ではない。「スリーナイン」（99.9%）や「フォーナイン」（99.99%）といった忠実度の節目を超えることは、QECの効率に非線形な、指数関数的な影響を与える。
• 戦略的重要性： この極めて低いエラー率は、一つの高品質な論理量子ビットを構築するために必要な物理量子ビットの数（オーバーヘッド）を劇的に削減する。これにより、FTQCに必要な量子ビットの総数が数桁減少する可能性があり、IonQは実用的な論理量子ビットの実現に向けたタイムラインを大幅に短縮した 。
• 補足データ： 1量子ビットゲートの忠実度はさらに高く、最近ではエラー率が（忠実度99.99999%）に達する実証も報告されており、その品質における圧倒的な優位性を確固たるものにしている 。

3.3. スケーラビリティの設計図：電子的制御へのパラダイムシフト

イオントラップ型量子ビットの最大の課題は、歴史的にスケーラビリティにあった。しかし、近年この課題を根本から覆す技術革新が起きている。

• 歴史的ボトルネック：レーザー： 従来のイオントラップシステムは、個々のイオンを制御するために、複雑で巨大、かつ精密な調整を要する多数のレーザーシステムに依存していた。このアプローチを数千、数百万の量子ビットにスケールアップすることは、物理的にも経済的にも非現実的だと広く考えられていた 。
• 解決策：電子的量子ビット制御（EQC）： Oxford Ionics社（現在はIonQの一部）が先駆的に開発したEQCは、このレーザーによる制御システムを、半導体チップから直接生成されるマイクロ波と直流電圧に置き換える革命的な技術である 。これは、半導体製造技術のスケーラビリティと精度を、量子ビットそのものではなく、その制御のために活用する、という発想の転換である。
• 動作原理： チップ全体に共有のマイクロ波を一様に照射し、一方でチップ上の局所的な直流電極を用いて個々のイオンの状態を微調整（チューニング）する。これにより、特定のイオンだけがマイクロ波に反応するようになり、膨大な数のレーザービームを用いることなく、並列的かつ個別アドレス可能なゲート操作が可能になる 。このアーキテクチャは、ユニットセルを「コピー＆ペースト」するだけで拡張できるため、本質的にスケーラブルである 。

IonQによるOxford Ionicsの買収は、単なる企業合併ではなく、スケーラブルなイオントラップ型FTQCに不可欠な二つの要素、すなわち最高忠実度の量子ビット（IonQの専門性）と最も有望なスケーラブル制御機構（Oxford IonicsのEQC）を統合する戦略的な一手であった。これにより、この分野における強力な垂直統合型リーダーが誕生し、競合他社に対して数年単位の技術的優位性を築いたと評価されている 。

3.4. システム統合と重要な課題

EQCという核心技術の登場と並行して、システム全体を小型化・集積化する取り組みも急速に進んでいる。

• システムの小型化： かつては実験室全体を占めるほどの規模だったイオントラップシステムは、小型で室温動作可能な真空システム 37や、状態読み出しのためのオンチップ集積フォトニクス 40などの技術開発により、データセンターのラックに収まるような製造可能なモジュールへと変貌を遂げつつある 。この変化は、イオントラップ技術が「物理学の実験装置」から「半導体製品」へとプラットフォームを移行しつつあることを示唆している。これにより、コストと複雑性のスケーリングモデルが根本的に変わり、半導体産業の学習曲線に乗ることが可能になる。
• 課題1：ゲート速度： イオンを物理的に振動させる必要があるため、イオントラップのゲート操作（マイクロ秒オーダー）は、シリコンスピン（ナノ秒オーダー）に比べて本質的に遅い 6。高い忠実度がこの欠点を補うものの、全体の計算スループットにおいては依然として考慮すべき要素である。
• 課題2：運動加熱とクロストーク： 多数のイオンを一つのトラップに密集させ、並列に操作すると、イオン全体の振動モードが意図せず励起されたり（加熱）、ある量子ビットへの操作が隣接する量子ビットに漏れ聞こえたり（クロストーク）する問題が生じる。これらの影響を抑制することは、大規模なイオン結晶を実現するための重要なエンジニアリング課題である 。ただし、最新のEQC技術は、この運動加熱に対して高い堅牢性を示すことが報告されている 。

IV. 直接比較：両技術の評価

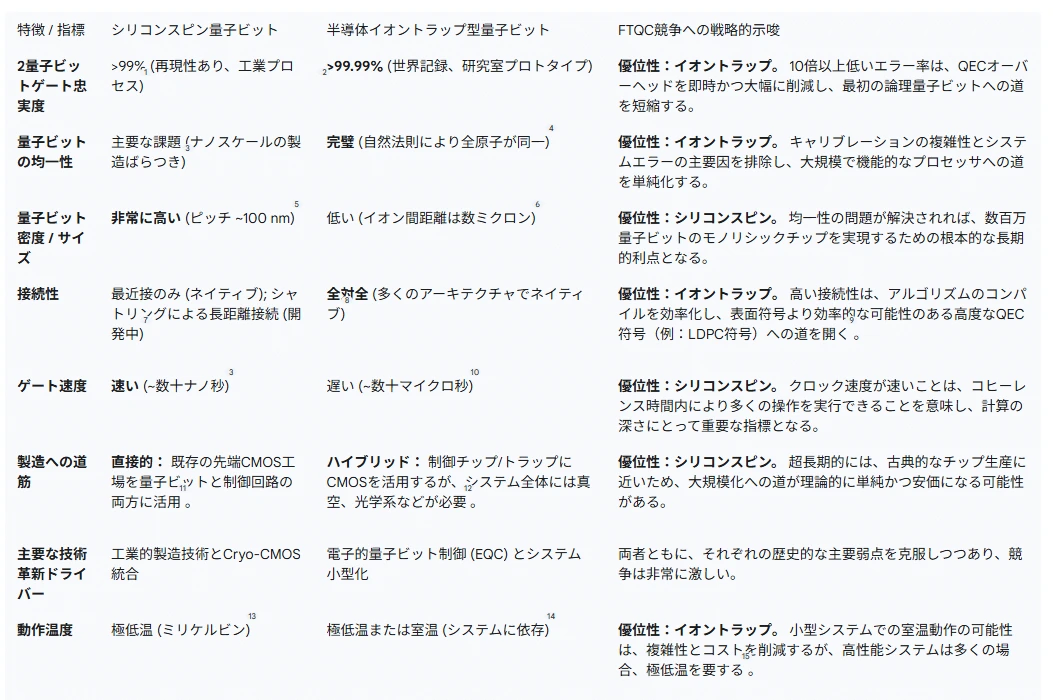

これまでの分析を踏まえ、FTQC実現に向けた両技術の能力を直接比較する。以下の表は、主要な技術的・戦略的指標における両者の長所と短所をまとめたものである。

V. 耐故障性への競争：定量的予測

忠実度の数値が、FTQCの実現可能性に具体的にどのような影響を与えるかを定量的に評価する。

5.1. QECオーバーヘッドに対する忠実度の圧倒的な影響

FTQCへの道のりは、本質的にQECのオーバーヘッドとの戦いである。最も広く研究されている表面符号をベンチマークとすると、論理エラーの確率は、物理エラー率が低下するにつれて指数関数的に減少する 。目標とする論理エラー率を達成するために必要な物理量子ビットの数は、この物理エラー率に極めて敏感である。

• シナリオモデリング：

• 忠実度~99%（シリコンスピン）： このエラー率では、物理量子ビットと論理量子ビットの比率（オーバーヘッド）は、一般的に数千対1（例：1000:1）と見積もられている 。
• 忠実度99.99%（イオントラップ）： 対照的に、IonQはこの忠実度レベルにおいて、特定の条件下で約13:1という低い比率を予測している 。これは、必要リソースにおける天文学的な差であり、ゲームチェンジャーとなりうる。
• 結論： IonQが持つ忠実度の優位性は、彼らが数百から数千の物理量子ビットを持つプロセッサで、実用的な論理量子ビットを構築できる可能性を意味する。これは、彼らが2026年から2027年にかけて達成を目指す規模である 。一方で、シリコンスピンアプローチが同じ論理性能を達成するには、数万以上の物理量子ビットが必要となり、これは遥かに大きなエンジニアリング上の挑戦となる。

5.2. 論理量子ビットへのロードマップ：信頼性とタイムライン

• IonQのロードマップ： IonQは、2027年までに約800の論理量子ビットを持つシステムを構築するという野心的なロードマップを掲げている 。このロードマップの信頼性は、彼らが既に実証済みの99.99%超の忠実度と、スケーラビリティの鍵となるEQC技術の獲得によって、著しく高められている。2026年にEQCを組み込んだ256量子ビットシステムを実証するという計画は、その実現可能性を占う重要な短期マイルストーンである 。
• シリコンスピンのロードマップ（Diraq/Intelなど）： シリコンスピンのロードマップは、製造規模の活用を前提としている 12。Diraqは数百万量子ビットのチップを目指しているが、論理量子ビットへの具体的なタイムラインは、均一性の課題解決とさらなる忠実度の向上に依存するため、依然として不透明である。現在の99%超という忠実度は素晴らしい成果だが、依然として高いQECオーバーヘッドを意味し、短期的な論理量子ビットの実証をより困難にしている。

5.3. 判定：最初のチェックポイントに到達するのはどちらか

以上の分析から、半導体イオントラップ型量子ビットが、最初の実用的で耐故障性を持つ論理量子ビットを実証する上で、明確に有利な位置にいると結論づけられる。

その理由は、FTQCへの道筋がより直接的であるためだ。彼らは、必要とされる物理量子ビットの品質をすでに達成している。残された課題（EQCによる制御のスケーリング、システム統合）は、現在体系的に解決されつつある、主としてエンジニアリングの問題である。対照的に、シリコンスピン量子ビットは、独自のシステムエンジニアリング課題（Cryo-CMOS、シャトリング）に加えて、依然として根本的な物理学および材料科学の問題（大規模なスケールでの均一性と忠実度の向上）に直面している。一般的に、工学的な課題解決の道筋は、材料や物理学における根本的なブレークスルーを必要とする道筋よりも、予測可能であり、より速く進むことができる。

VI. 将来展望と戦略的必須事項

6.1. 短期（2～5年） vs. 長期（10年以上）の展望

• 短期展望： QECオーバーヘッドの議論に基づき、今後2～5年のアドバンテージは明確にイオントラップ型にある。彼らは、論理量子ビットを必要とするアルゴリズムを実行可能な最初の量子コンピュータを提供する可能性が最も高い。IonQのロードマップによれば、2020年代の終わりまでに「暗号解読に脅威となる量子コンピュータ（CRQC）」の段階に到達する可能性さえ示唆されている 。
• 長期展望： 10年以上のスパンで見ると、状況は変化する可能性がある。もしシリコンスピン陣営が均一性の問題を解決し、プロセス最適化を通じて忠実度を継続的に向上させることができれば、彼らの製造上の優位性が顕在化するだろう。最終的には、イオントラップのようなハイブリッドアプローチでは達成が困難なコストと規模で、数百万の論理量子ビットを持つモノリシックなプロセッサを生産できるようになるかもしれない。「ムーアの法則」的な最終局面は、もし彼らが短期的な競争を生き残ることができれば、シリコンにとっての究極の切り札となる。

6.2. 注視すべき主要な指標とマイルストーン

今後、この競争の行方を占う上で、以下のマイルストーンを注視することが重要である。

• イオントラップ型にとって：

• IonQによる2026年の256量子ビットEQCベースシステムの実証 。
• 予測されている低い物理-論理量子ビット比（~13:1）の実験的検証。
• システムサイズと複雑性が増大する中で、99.99%超の忠実度を維持できるか。
• シリコンスピン型にとって：

• 高い歩留まりと操作性を備えた100量子ビット超のプロセッサの実証。
• 工業用ウェハ上での忠実度が99.9%以上に向上するか。
• 多量子ビットアルゴリズムに組み込まれた、高忠実度かつ長距離（>10 µm）のスピンシャトリングの成功。
• Si28ウェハのサプライチェーンの成熟。

6.3. 結論：二段階のレース

FTQCへの競争は、単一の短距離走ではなく、異なる速度で進行する二段階のレースである。

半導体イオントラップ型量子ビットは、「最初のFTQC」へのレースに勝利しつつある。 彼らの「忠実度優先」戦略は、EQCというパラダイムシフトによって加速され、この10年以内に誤り訂正された論理量子ビットによる量子優位性を実証するための、最も資本効率が良く、技術的に信頼できる道筋を提示している。

シリコンスピン量子ビットは、より長いゲームを戦っており、「究極の、超大規模FTQC」へのレースでの勝利を目指している。 彼らの「製造可能性優先」戦略は、短期的にはリスクが高いが、長期的には比類のないスケールを実現するポテンシャルを秘めている。彼らの将来の成功は、最近の工業的製造におけるマイルストーンを、品質と均一性における着実かつ反復的な改善へと繋げられるかにかかっている。現時点では、彼らは最初の、そして最も重要なゴールラインである実用的な耐故障性の達成において、後れを取っている。
