AIデータセンター・ネットワークの基本入門

NICの種類とつなぎ方／OSI参照モデル／スイッチとルーター／QSFP-DD・OSFP／CPO／Spectrum-X・Quantum-X／Tomahawk6／Marvell NOVA／NVLinkとの違い、「光化」とHBMの距離感まで

この記事はnote向けに、基礎→図解→最新製品の順で“通しで読める”ように作りました。専門用語はその場で噛み砕いて定義します。

\0. 全体像（いきなりイメージ）

[GPU/CPUサーバ]─(PCIe)─[NIC/SmartNIC]──┐
                                       │  ← ここで「電気→光」に変換（プラガブル光 or CPO）
                                   [ 光ファイバ ]
                                       │
                                   [ スイッチ ]─────[ スイッチ ]─────[他サーバ/ストレージ]
                                           │
                                       [ ルーター ]──（他ネットワーク/インターネット）

• NIC：PCIeに差してケーブルで繋ぐ
• スイッチ：NICに繋いだケーブルをスイッチで繋いで他サーバーと繋ぎネットワークを構築する（主にL2〜一部L3）、ルーターのような機能を持ったスイッチもある
• ルーター：他のネットワーク同士をつなぐ（L3）
• 光：NICポート/スイッチポートで電気⇄光を変換し、光ファイバで長距離・大容量化

\1. 用語のいまさら基礎

• ToR（Top-of-Rack）：ラック最上段などに置く集線スイッチ。各サーバのNICからToRへ張り、ToR同士を上位（Leaf/Spine）へ。
• NIC（Network Interface Card）：

• 標準NIC…L2〜L4の定番オフロード（チェックサム、TSO/GRO、RSSなど）。
• CNA（Converged Network Adapter）…EthernetにストレージI/O（iSCSI/FCoE/NVMe-oF）を統合。
• SmartNIC / DPU…NIC上にCPU/アクセラレータを載せ、TLS/IPsec、仮想化、観測、時にL7処理まで肩代わり。
• QSFP-DD / OSFP（光モジュールの“差し込み口”の型）：どちらも400G/800G世代で主役。OSFPの方が筐体が大きく熱余裕（≒許容電力）が高い傾向。代表的な目安としてQSFP-DDは~12W、OSFPは~15W級と言われます（実機はベンダ/世代で増減）。 (6COM)

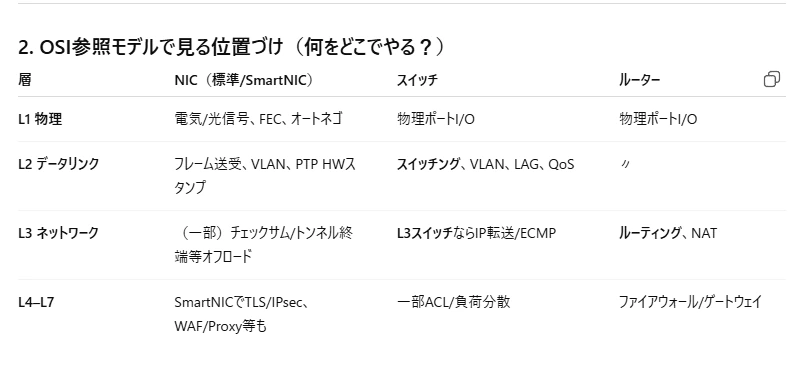

\2. OSI参照モデルで見る位置づけ（何をどこでやる？）

\3. つなぎ方（電気→光のポイント）

プラガブル光（主流）

前面パネルにQSFP-DD/OSFP等のプラガブル光モジュールを挿して“電気⇄光”を変換。光ファイバでToR/Leaf/Spineへ。 距離のだいたい：SR（〜70–150m）／DR（〜500m）／FR（〜2km）／LR（〜10km）／ZR（〜80km, DCI向けコヒーレント）。

• SR = Short Reach（短距離・主にMMF。例：100m/150m級） NVIDIA Docs+1
• DR = Datacenter Reach（SMF 500 m）※100GBASE-DRなど。 CommScope+1
• FR = Fiber Reach（SMF 2 km。ベンダによって“Far Reach/Range”表記も） CommScope+1
• LR = Long Reach（SMF 10 km） NVIDIA Docs+1
• ZR = ZR（OIF 400ZR等）：コヒーレントで80 km程度のDCI向け。 ciena.com

Leaf / Spine とは？

データセンターで主流の2層（ツー・レイヤ）トポロジ

Leaf（リーフ）＝サーバにつながる“末端スイッチ”（ToR/アクセス層）。

• Spine（スパイン）＝Leaf同士を全結合でつなぐ“背骨スイッチ”（コア/アグリ層）。
• すべてのLeafがすべてのSpineに接続し、L3のECMPで均等分散＆高速収束する。

CPO（Co-Packaged Optics：次の主役）

スイッチASICの“すぐ横”に光エンジンを内蔵し、電気配線を極短にして**帯域密度↑・電力↓・信号品質↑**を狙う実装。OIFがフレームワーク文書で適用領域や設計要件を整理している。 (oiforum.com)

プラガブル光とCPOの違い

一言で

• プラガブル光：前面パネルの“差し口”に着脱式カートリッジを挿す方式。
• CPO（Co-Packaged Optics）：スイッチ/NICのASICに超近接して光トランシーバを同一パッケージ（あるいは同一基板上の極近距離）に統合する方式。

(プラガブル)
ASIC ──(長めの電気配線/基板/リタイマ)── [前面の光モジュール] ⇄ 光ファイバ

(CPO)
[ASIC][光エンジン群] ─(極短電気/直結)─  光ファイバ  ※前面モジュールなし

3つの実装レベル（位置関係の違い）

1. Pluggable optics（従来主流）

• QSFP/OSFP など“差し替え式”。サービス性◎（故障時に現場交換）。
• ASIC〜前面モジュール間は高速電気配線が必要→信号損失・電力上昇・リタイマが課題になりやすい。
• 100/200/400/800G 世代の多くがこれ。最近は**LPO（Linear-drive）**でモジュール側DSPを省き省電力化する流れも。

1. On-board/Near-packaged optics（中間形態）

• 基板上でASICの近くに光トランシーバを実装（ただし着脱式ではない）。
• 電気経路が短くなり、損失/電力を抑えやすいが、現場交換性は下がる。

1. CPO（Co-Packaged Optics）

• 光エンジンをASICと同じパッケージ内（またはインターポーザ直結）に統合。
• 電気配線が最短になり帯域/電力/密度に有利（224G/lane 以降に特に効く）。
• ただしサービス性×（故障時は基板/ラインカードごと交換）、実装・熱設計・歩留まりが難しい。

どこで使われる？

• スイッチ：ポート密度/消費電力が限界に近づく高速世代でCPOが有力候補。現行主流は依然プラガブル。
• NIC/SmartNIC：多くはプラガブル。将来の超高速世代でNPO/CPO検討の余地はあるが、現場交換性の観点でプラガブル優位が続く見込み。

それぞれの利点・弱点（要点）

• プラガブル：交換・在庫運用が簡単／ベンダ選択肢が広い ←→ 電気配線が長く電力・信号品質のコストが増えがち。
• CPO：電力・帯域密度・到達で有利、前面ポートの混雑も回避 ←→ フィールド交換不可、実装難易度/サーマル/歩留まりの課題。

まとめ

• プラガブル光モジュール ≠ CPO。
• いま一般的に使っている“差し込み式の光”はプラガブル、将来の超高速・超高密度向けにCPO（やその中間形態）が検討・導入されている、という位置づけです。

• いま（2025年）主流：プラガブル光（QSFP-DD/OSFP）。800G実用、1.6Tは20–30W級で立ち上がり。(OSFPmsa)
• 次に来る：CPO（Co-Packaged Optics）。スイッチ側から商用化が始まり、NVIDIAはIBが2025年内、Ethernetは2026年の提供計画を公表。(NVIDIA Corporation)

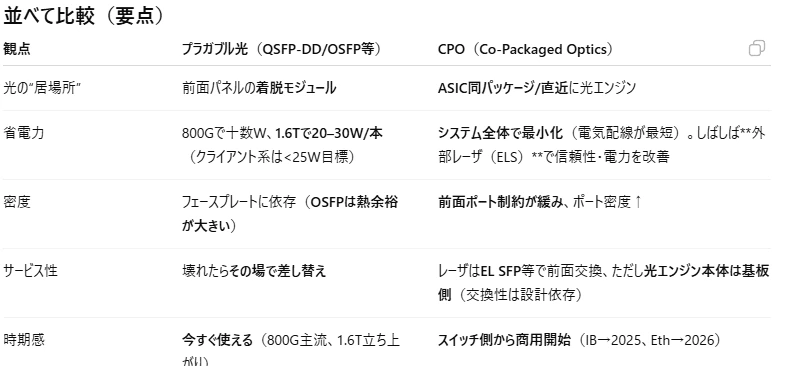

並べて比較（要点）

• 1.6Tプラガブルの目安：クライアント用途 <25W、DCIのコヒーレントで 35–40W とされる見積り。(OSFPmsa)
• OSFPとQSFP-DD：QSFP-DDは熱許容7–12W、OSFPは12–15W程度の設計ガイドがよく引用されます（世代/ベンダで差）。(HeyOptics)
• CPOの外部レーザ（ELS）：前面ホットスワップで信頼性と保守性を上げる狙い（OIFのELSFP規格）。(oiforum.com)

直感メモ：プラガブル＝整備性◎、CPO＝電力/密度◎。世代が上がるほどスイッチ側からCPOが利きやすい。

最近のトレンド（LPOも一言）

• LPO（Linear Pluggable Optics）：モジュール内のDSPを省くことで電力・遅延・コストを低減する流れ。OFC 2024/2025で各社デモ、資料ではDSP付き比で最大約50%省電力という言及も。用途は短〜中距離のデータセンター内リンクが中心。(eps.ieee.org)

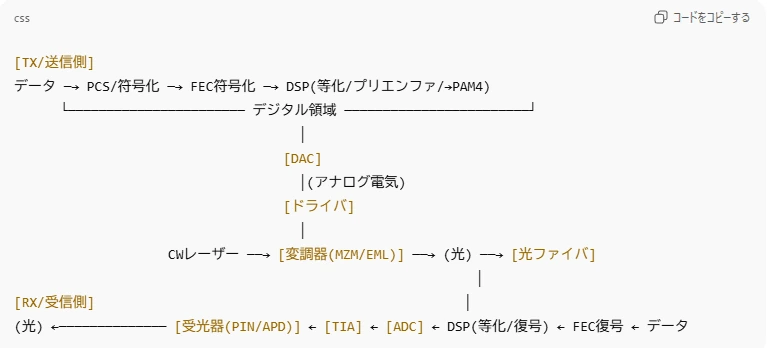

DSPとは 高速な電気／光リンクのひずみやノイズをデジタル処理で補正し、ビットを正しく復元・送出する頭脳 ネットワーキングでは光モジュール（QSFP-DD/OSFP 等）やコヒーレントモジュール、スイッチ／NICのPHYの中に入り、等化・誤り訂正・クロック回復などを超高速で行う

1) PAM4（Pulse Amplitude Modulation 4-Level）

• 4段階の振幅で1シンボルあたり2bitを運ぶ方式。
• 例：100G/レーンなら53.125 GBd × 2bit ＝ 106.25 Gb/s（生の線レート）。そこからFEC等のオーバーヘッドを引いて実効100Gに整える。
• メリット：レーン数を増やさずにスループットを二倍化。デメリット：S/Nが厳しい（レベル間隔が狭い）＝等化・FECが重要。

2) 光モジュール（QSFP-DD/OSFP など）

• スイッチ/NICのポートに挿す着脱式カートリッジ。中にDSP、DAC/ADC、ドライバ/TIA、レーザー、変調器、受光器などが詰まっている（LPOはDSPを省く）。
• “電気↔光”を変換し、光ファイバで遠くまで飛ばす。

3) DAC（Digital-to-Analog Converter）

• DSPが作ったデジタル波形をアナログ電気信号に変える。
• PAM4の理想波形に近づけるための精密な変換器。

4) ドライバ（Laser/Modulator Driver）

• 変調器を揺さぶるため、振幅（電圧/電流）を増幅する“パワーアンプ”。
• 伝送路の高周波特性に合わせ、プリエンファシス（高域持ち上げ）も併用。

5) レーザー（CWレーザ）

• **連続光（Continuous Wave）**を出す光源。
• 変調器でこの光の**強度（IM-DD）や位相/周波数（コヒーレント）**を刻む。

6) 変調器（Modulator：EML/MZM/SiPh）

• 光に情報を刻む部品。

• EML（電界吸収型変調器）：レーザと一体。小型で短〜中距離に好適。
• MZM（Mach-Zehnder）/Siフォト：外付けでリニア特性◎、高速・長距離に強い。

7) 光ファイバ（SMF/MMF）

• 光を通す“道”。SMF（単一モード）はDR/FR/LRなどの中距離〜長距離、MMF（多モード）はSRなど短距離で低コスト。
• 曲げ・接続損失・分散がS/Nを削るので、FECや等化で救う。

8) 受光器（Photodetector：PIN/APD）

• 光を電流に変える“フォトダイオード”。

• PIN：低雑音で一般的。
• APD：内部増倍で感度↑（雑音・電圧要件は上がる）。

9) ADC（Analog-to-Digital Converter）

• 受けたアナログ電気信号をデジタルに。
• その後、DSPが等化（FFE/DFE/CTLE）やタイミング回復（CDR）、PAM4復号を行う。

10) 復号（Decoding）

• PAM4 → bitへの写像、タイミング復元、スライス判定、シンボル誤りの推定/補正などDSP処理の総称。
• コヒーレントでは、さらに位相/偏波までデジタル復元する（I/Q復調＋DSP）。

11) FEC（Forward Error Correction：前方誤り訂正）

• 送信側で冗長ビットを付与、受信側で誤りを自動訂正。
• PAM4のIM-DDでは主にRS-FEC（Reed-Solomon）（オーバーヘッドは数％台）。
• コヒーレントではより強力なSD-FEC（ソフト判定FEC）（オーバーヘッドは大きいが長距離が可能）。

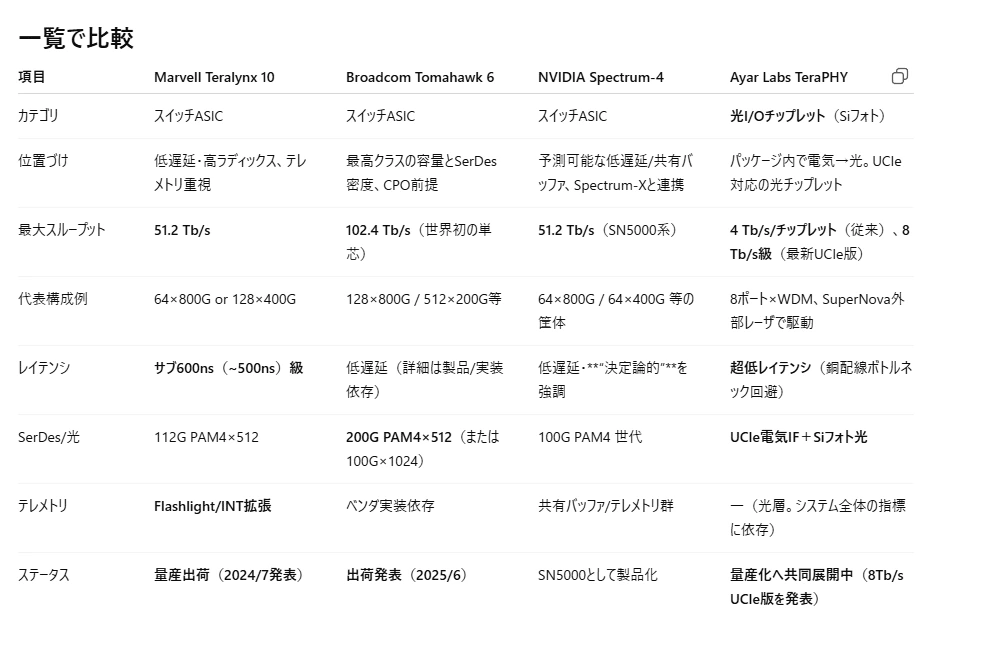

ベンダー横断の「いま」（2024–2026）

NVIDIA（スイッチ×CPO）

• CPO統合スイッチを公式発表。Quantum-X Photonics（InfiniBand）は2025年内、Spectrum-X Photonics（Ethernet）は2026年に提供予定。(NVIDIA Corporation)
• 一部報道/技術解説では、Spectrum-6世代で102.4Tb/sクラスや128×800Gなどの構成、液冷採用とともにCPO前提の設計像を紹介。(Tom's Hardware)

Broadcom（Tomahawkファミリ）

• Tomahawk 6が単芯102.4Tb/sで出荷中。設計としてCPOオプションのサポートが強調され、ポート密度と電力の壁を越える世代に。(Broadcom Investors)

Marvell（NOVA＝光DSP）

• Nova（初代）：1.6T光DSP（100G電気/200G光）GA、

Nova 2：1.6T光DSPで200G電気/200G光のフル200G/レーン対応を発表（サンプリング）。800G/1.6T時代のプラガブル/線形駆動を下支え。(Marvell)

• コヒーレントDSP：Orion（800G） & プラガブル：COLORZ 800（ZR/ZR+）

800G ZR/ZR+のQSFP-DD/OSFPを自社プラットフォームで提供。～1000–1200kmクラスのDCIを狙う。

• Marvell Teralynx 10（51.2T）

• 低遅延×高ラディックスでAIクラスタのLeaf/Spineに最適。Flashlight™など緻密なテレメトリやINT拡張がウリ。64×800G/128×400Gを1チップで構成可能、2024年に量産入り。

Ranovus × Jabil（CPO部材の量産体制）

• ODIN光エンジンの**量産（マスプロ）**をJabilと発表。**CPO/NPO用“心臓部”**の供給体制が整う。(Ranovus)

AMD（ネットワークI/OとCPO周辺エコシステム）

• ネットワーク側：Pensando DPUを継続強化（デュアル200G級、スイッチ組み込み事例も）。CiscoはSilicon One＋AMD Pensando DPUの“スマートスイッチ”を発表。(AMD)
• 光I/Oエコシステム：Ayar Labsへの出資・協業の文脈で、**パッケージ内光I/O（CPO/光チップレット）の将来像にコミット。AyarはTeraPHY（UCIe対応）**等を推進し、Alchip/TSMCと量産に向けた取り組みも公表。(optics.org)

※AMD自身がCPOスイッチを出すわけではないが、DPU（NIC）と光I/Oのパートナー戦略でエコシステムに乗っている、という立ち位置。

参考リンク（一次情報中心）

• NVIDIA：**Spectrum-X Photonics（2026）／Quantum-X Photonics（2025）**の公式発表。(NVIDIA Corporation)
• Tomahawk 6：102.4Tb/s出荷ニュース。(Broadcom Investors)
• Marvell NOVA/NOVA2：1.6T光DSP（Nova GA／Nova2 sampling）。(Marvell)
• OIF CPO/ELS：CPOフレームワーク／ELSFP実装合意。(oiforum.com)
• 1.6Tモジュール電力の目安：OSFP MSA／ベンダ技術資料。(OSFPmsa)
• AMD×Pensando／Ayar Labs：DPUと光I/Oの最新動向。(investor.cisco.com)

\4. 最新プロダクトで見る“いま”

• NVIDIA CPOスイッチ

• Quantum-X Photonics（InfiniBand）：2025年内に提供見込み（OEM経由）。
• Spectrum-X Photonics（Ethernet）：2026年に提供。

公式ニュースリリースで発表・時期が明記されています。 (NVIDIA Corporation)

• Broadcom Tomahawk 6（スイッチASIC）

単芯102.4 Tb/sを出荷。“CPOサポート”を前提とする世代としてアナウンス。 (investors.broadcom.com)

• Marvell NOVA 2（PAM4光DSP）

1.6Tクラス／200G/レーン対応の光DSP。800G/1.6Tのプラガブル/線形駆動系を下支え。 (Marvell)

ざっくり覚え方：「今日」はプラガブルが主流、「次」はスイッチ側からCPOが立ち上がる——その“心臓”が光DSP（例：NOVA）。

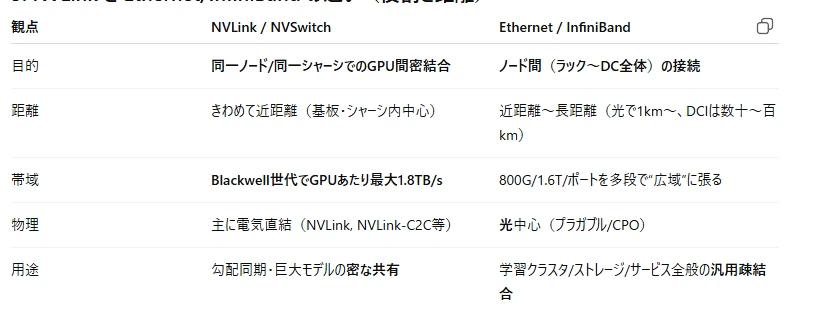

\5. NVLink と Ethernet/InfiniBand の違い（役割と距離）

たとえ：NVLink＝臓器を結ぶ“太い血管”、Ethernet/IB＝都市をつなぐ“道路網”。 （NVLink帯域の代表値はNVIDIA公式の最新ページに明記） (NVIDIA)

\6. 「光にする」とメモリ階層はこう見える（距離感の掴み方）

近い（ns）                 中くらい（µs未満〜数µs）               遠い（>数µs〜ms）
┌─────────┬───────────────────────┬───────────────────────────┐
│ ローカルHBM │ リモートHBM（NVLink/NVSwitch） │ さらに遠いメモリ（CXL/ネット越し） │
└─────────┴───────────────────────┴───────────────────────────┘
帯域：最大        帯域：とても大（ただし共有/輻輳に注意）   帯域：用途依存（RDMA/圧縮で工夫）
遅延：最小        遅延：ローカルより増（同期設計がカギ）     遅延：桁が上がる（配置戦略が命）

• ローカルHBM…“一番近い冷蔵庫”。ここに一番頻繁に使うデータを置く。
• リモートHBM（同シャーシの他GPUのHBM）…NVLink/NVSwitchで“隣の部屋の冷蔵庫”。太いが取りに行くコストは増える。 (NVIDIA)
• さらに遠いメモリ（CXLメモリ、NVMe-oFキャッシュ、Ethernet/IB越しKVなど）…“廊下の向こうの倉庫”。光で距離は稼げるが遅延が桁で増えるので、頻度/粒度/耐遅延性でデータを住み分ける。

\7. 実機の“つなぎ方”テンプレ（AIクラスタ最小構成）

[GPU×8 サーバ]──(800G: QSFP-DD/OSFP)──[ToR]
         │                                     │
   （シャーシ内 NVLink/NVSwitch）              ├──[Leaf/Spine]──[ストレージ: NVMe-oF など]
         └──（管理/同期: PTP）───────────────────────────────────┘

• ケーブリング：〜500mならDR（SMF）、〜2kmならFR、ラック内短距離はDAC/AEC/AOC。
• 運用の要：PTP（時刻同期）、ECN/PFC（輻輳制御）、DDM/DOM（光パワー監視）。
• 将来：スイッチ側CPOへ置き換え→ポート密度↑/電力↓（NVIDIA CPOスイッチはIBが先行、Ethは2026）。 (NVIDIA Corporation)

\8. “数字”で掴む現在地（2025年基準）

• スイッチASIC：Broadcom Tomahawk6＝102.4 Tb/sを単芯で達成（出荷中）。CPO対応世代。 (investors.broadcom.com)
• NVIDIA CPOスイッチ：Quantum-X Photonics（2025年内）／Spectrum-X Photonics（2026年）。 (NVIDIA Corporation)
• 光DSP：Marvell NOVA 2＝1.6T／200Gレーン。Nova（初代）は100G電気/200G光構成でGA、Nova2はサンプリング。 (Marvell)
• NVLink（Blackwell）：GPUあたり最大1.8TB/sのNVLink帯域を公式掲示。 (NVIDIA)
