AIデータセンター時代の「小さな基礎部品」
#MLCC・コイル・電源モジュールは、なぜGPUラックの成長で重要になるのか
#AIデータセンター、特にNVIDIA GB200/GB300 NVL72や将来のVR200 NVL72のようなGPUラックを見ると、主役はもちろんGPU、HBM、NVLink、ネットワークです。実際、Morgan Stanley推定表でも、GB300 NVL72の総BOMは約399.5万ドル、VR200 NVL72は約780.3万ドルとされ、その大半をGPU、メモリ、ネットワークチップが占めています。
##

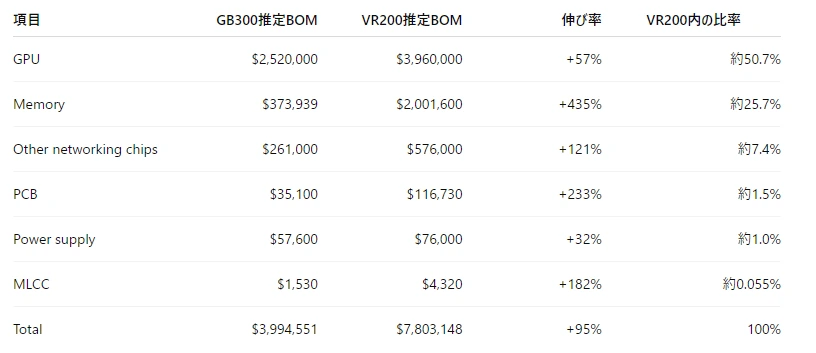

\1. Morgan Stanleyの推定BOM表から見えること：MLCCは小さいが、伸び率は大きい
#
ここで注意すべきなのは、MLCCの金額比率は非常に小さいことです。VR200全体の中では約0.055%程度しかありません。しかし、伸び率は+182%**です。つまりMLCCは「ラック価格の主役」ではありませんが、GPUラックが高密度化するほど、確実に高性能化・多量化する基礎部品です。
#これは投資・産業分析で非常に重要です。BOM比率が小さいからといって重要度が低いわけではありません。MLCC、インダクタ、電源モジュール、EMIフィルタは、GPU/HBMを安定して動かすための電源品質インフラです。これらが足りない、あるいは性能が不足すると、高価なGPUラックは安定稼働できません。
#このBOM表はNVIDIA公式のものではなく、Morgan Stanleyが作った独自の推定表で、彼等が有料記事等で公開したものがXやその他サイトで引用され広がったものです。
##

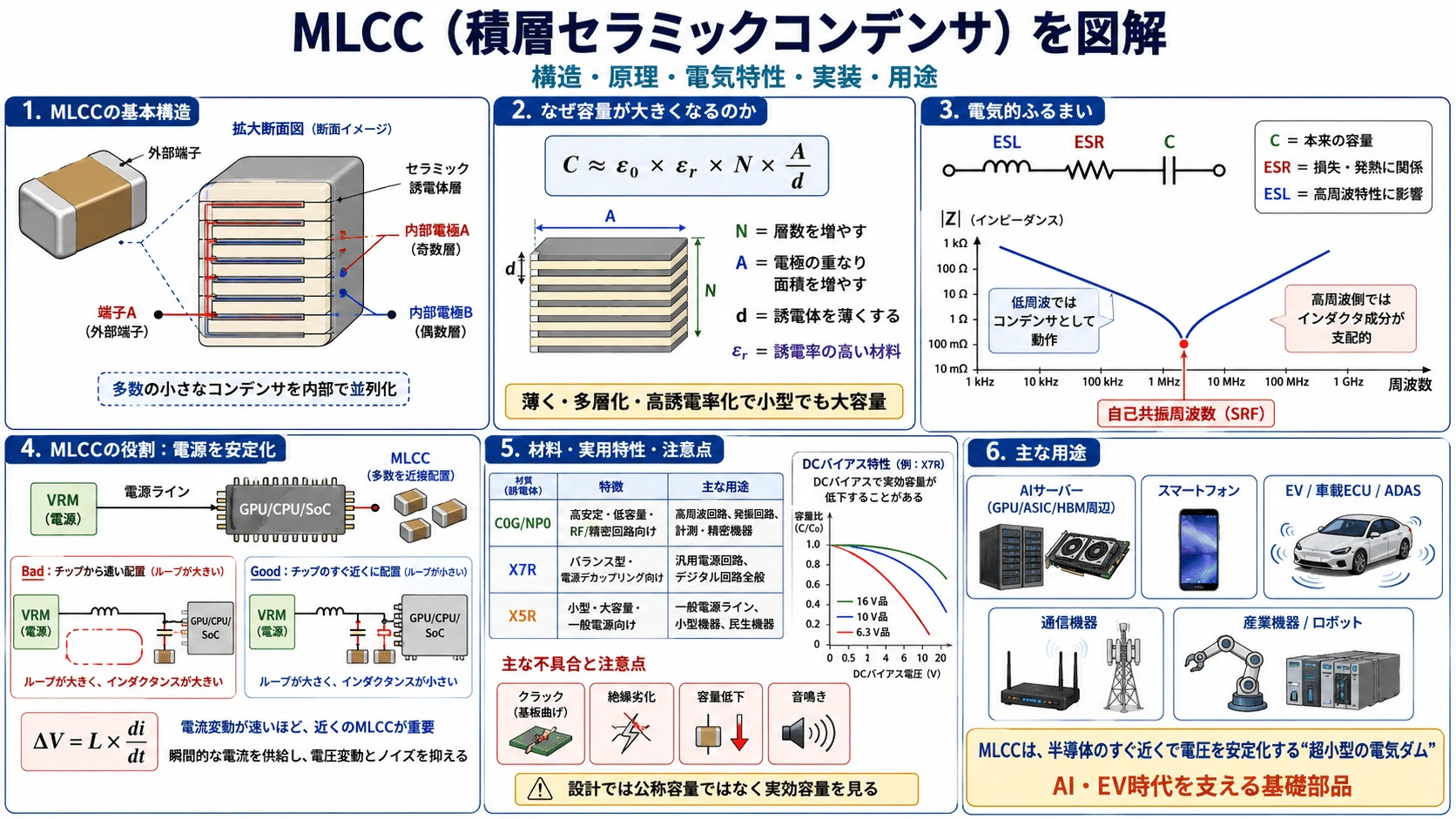

\2. MLCCとは何か：超小型の電気ダム
#MLCCは、Multilayer Ceramic Capacitor、積層セラミックコンデンサです。 基本構造は、セラミック誘電体層と内部電極を何百層、何千層も積み重ねたものです。
#MLCCの断面イメージ
端子A 端子B
█ █
█ ───── 内部電極A │
│ セラミック誘電体層 │
│ ───── 内部電極B ─── █
█ ───── 内部電極A │
│ セラミック誘電体層 │
│ ───── 内部電極B ─── █内部では、A電極とB電極が交互に積層され、小さなコンデンサが大量に並列化されています。容量は概念的には以下で増えます。
#C ≈ ε0 × εr × N × A / d
N：層数
A：電極の重なり面積
d：誘電体の厚さ
εr：誘電率つまりMLCCの進化は、 薄くする、多層化する、電極面積を増やす、高誘電率材料を使う という方向です。
#村田製作所は、MLCCをセラミック誘電体層と電極層を交互に積層した小型・高性能コンデンサとして説明しており、電子機器の安定動作を支える代表的な受動部品と位置づけています。(Murata Manufacturing Co., Ltd.)
#なぜ「セラミック」なのか
#コンデンサは、2枚の電極の間に絶縁体を挟む部品です。この絶縁体を誘電体と呼びます。MLCCではこの誘電体にセラミックを使います。
#普通のコンデンサの基本
金属板A ┃ 誘電体 ┃ 金属板B
+ ┃ ┃ -セラミック誘電体は、薄くでき、高い誘電率を持たせられ、高周波特性も良いため、スマホ、PC、車載、AIサーバーのような高密度回路に向いています。村田はMLCCについて、高容量と優れた高周波特性を併せ持ち、電子機器の安定動作を支える代表的な受動部品だと説明しています。
#ただし、セラミックには弱点もあります。硬くて脆いため、基板が曲がると割れることがあります。また、材料によってはDC電圧をかけると実効容量が大きく下がります。これがMLCC設計で非常に重要です
#MLCCの製造工程
#セラミック粉末
↓
スラリー化
↓
薄いセラミックシートを作る
↓
内部電極ペーストを印刷
↓
何百〜何千層も積層
↓
圧着・切断
↓
焼成
↓
外部電極形成
↓
めっき
↓

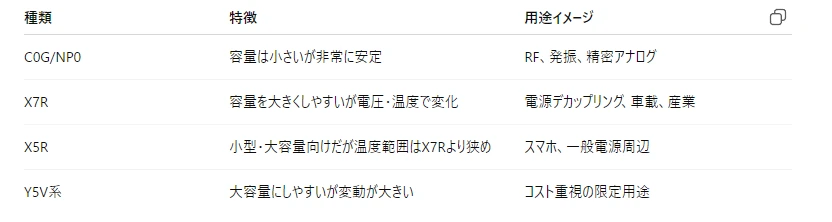

検査・選別誘電体の種類：C0G、X7R、X5R
#
特に重要なのが、DCバイアス特性です。
#X5RやX7Rのような高誘電率系MLCCは、DC電圧をかけると実効容量が公称値より下がります。村田は、高誘電率系、たとえばX5RやX7RではDC電圧印加により容量が公称値から変化する一方、C0G系ではDCバイアス特性がないと説明しています。
#公称10µFのMLCCでも……
無電圧時 10µF
3.3V印加 7µF
5V印加 5µF
高温時 さらに変化
※実際の値は品番・サイズ・材料で大きく変わるつまり設計者は、データシート上の「10µF」をそのまま信じません。 実使用電圧・温度・周波数で何µF残るかを見ます。
#
#

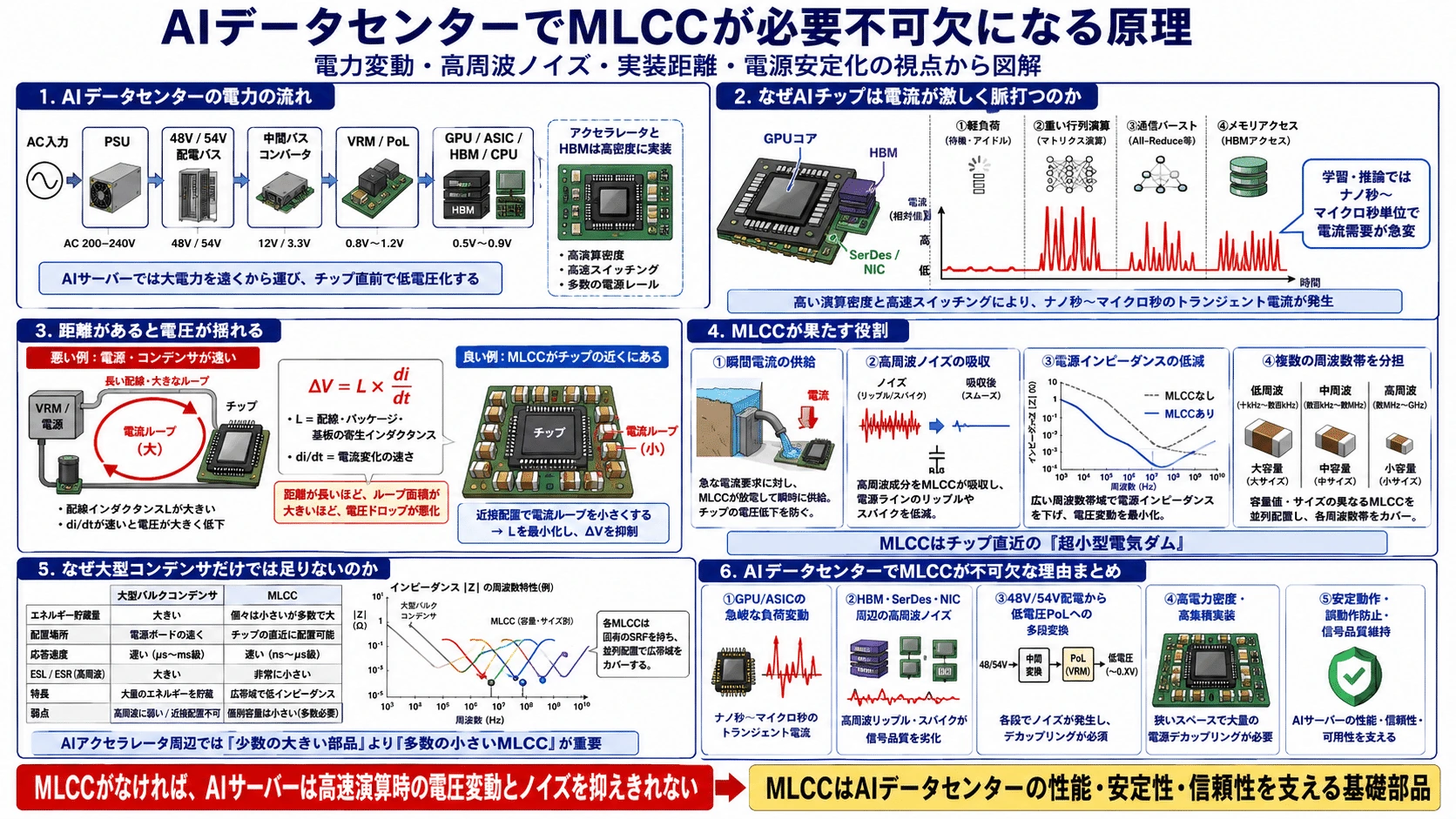

\3. なぜAIDCでMLCCが必要不可欠になるのか
#AIデータセンターでMLCCが重要になる理由は、GPU/ASIC/HBMの電流需要が極端に激しくなるからです。
#AIチップは、待機、行列演算、HBMアクセス、GPU間通信、All-Reduceなどの状態を高速に切り替えます。そのたびに、電流需要がナノ秒〜マイクロ秒級で変動します。
#GPU負荷変動
待機
↓
行列演算
↓
HBMアクセス
↓
GPU間通信
↓
再び行列演算
このたびに電流需要が急変する電源ラインには抵抗とインダクタンスがあります。電流が急変すると、電圧が揺れます。
#ΔV = L × di/dt
L：配線・基板・パッケージの寄生インダクタンス
di/dt：電流変化の速さこの電圧揺れを、チップの近くで吸収するのがMLCCです。
#悪い配置
VRM ───────── GPU
距離が長い
電圧が揺れやすい
良い配置
VRM ─ MLCC群 ─ GPU
↑
チップ近傍で瞬間電流を供給MLCCは長時間エネルギーを供給する部品ではありません。役割は、ほんの一瞬の電流不足を埋め、電圧の谷を浅くすることです。AIサーバーではこの一瞬の電圧変動が、GPU、HBM、SerDes、NIC、光トランシーバの安定性に直結します。
#村田はAIサーバー向けについて、データセンター用途のコンデンサと電源モジュール需要が伸びると説明しており、FY2026ではComputers用途の売上が大きく伸びる見通しを示しています。(Murata Manufacturing Co., Ltd.)
#
#

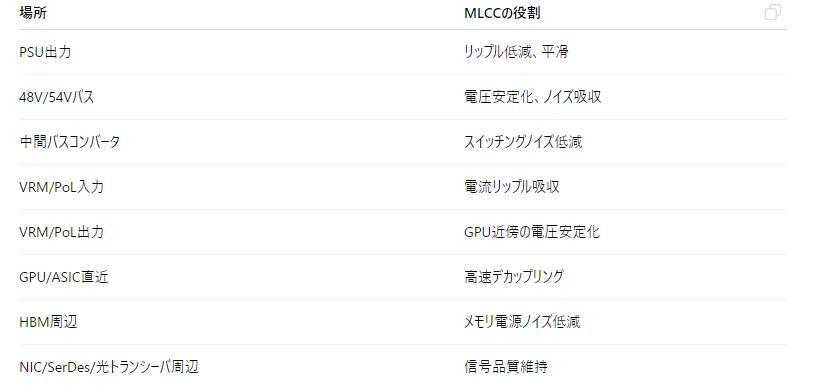

\4. MLCCはAIDCのどこに使われるのか
#AIラックの電源経路を単純化すると、こうなります。
#商用AC
↓
PSU / Power Shelf
↓
48V / 54V配電
↓
中間バスコンバータ
↓
VRM / PoL
↓
GPU / ASIC / HBM / CPU / NICMLCCはこの全階層に現れます。
#
特にGPU/ASIC/HBMの直近では、MLCCは「最後の電源安定化層」として働きます。GPUが心臓なら、MLCCは細胞の近くにある小さな電気ダムです。
##
\5. 村田製作所・太陽誘電・TDKの違い
#MLCCで重要な日本企業は、主に村田製作所、太陽誘電、TDKです。ただし、3社の立ち位置は違います。
#村田製作所：MLCC＋PDN全体を取りに行く総合プレイヤー
#村田はMLCC世界大手でありながら、AIインフラではMLCC単体ではなく、PDN、Power Delivery Network全体を取りに行く企業です。
#村田はAIサーバー向けPDN最適化ガイドを公開し、電源安定性向上と電力損失低減を訴求しています。さらにIR資料では、AIサーバーの電源システムが12V → 54V → ±400V/+800Vへ進化し、降圧比の拡大により複数のDC-DCコンバータが必要になり、新しいDC-DC電源モジュール需要が生まれると説明しています。(Murata Manufacturing Co., Ltd.)
#村田のAIインフラでの強みは以下です。
#村田の強み
・MLCC
・インダクタ
・EMIフィルタ
・電源モジュール
・OCP系電源
・サーバー向け電池
・高周波/通信部品つまり村田は、AIサーバーの電源品質を部品群で支える企業です。
#太陽誘電：MLCC高級品化への純度が高い
#太陽誘電は、3社の中でMLCCへの純度が高い会社です。 AIサーバーや車載など、高付加価値領域に注力しており、AIサーバーの消費電力増加によりMLCCの総容量、搭載数、容量値が増えていると説明しています。(Yuden)
#また、太陽誘電はAIサーバーなどのIC電源ライン向けに、1005サイズ、1.0×0.5mmで22µFの埋め込み型MLCCを量産開始しています。これは、チップにより近い場所へコンデンサを埋め込み、寄生インダクタンスを減らすための方向性です。(Yuden)
#太陽誘電の強みは、 高容量・小型・埋め込み型MLCC にあります。AIDCでMLCCが高級品化するほど、業績感応度が高くなりやすい企業です。
#TDK：MLCCだけでなく、磁性・インダクタ・電池・ストレージ側にも広い
#TDKはMLCCも持ちますが、AIインフラでの特徴はもっと広いです。
#TDKのAIインフラ接点
・MLCC
・インダクタ
・トランス
・EMC部品
・薄膜インダクタ
・HDDヘッド
・センサー
・中容量電池 / BBU特にTDKは、AIデータセンター向け光トランシーバで、信号と電源を分離する薄膜インダクタを展開しています。10MHz〜200MHzの広い周波数帯で高インピーダンスを持ち、DC抵抗を約70%低減する部品として説明されています。(Passive Components Blog)
#TDKは、MLCCだけでなく、電源、通信、ストレージ、電池までAIインフラ周辺を広く拾える企業です。
##
\6. コイル・インダクタとは何か
#インダクタ、つまりコイルは、電流の変化を抑える部品です。 MLCCが電圧の揺れを吸収する部品なら、インダクタは電流の揺れを整える部品です。
#MLCC ：電圧変動を抑える
インダクタ：電流変動を抑えるスイッチング電源では、MOSFETが高速にON/OFFして電力を刻みます。そのままだと電流がギザギザになるため、インダクタで平滑化します。
#降圧コンバータ
Vin ─ MOSFET ─ インダクタ ─ Vout
│
MLCC
│
GNDAIDCでは、GPU/ASICへ1V未満で数百A〜千A級の電流を供給する必要があります。このとき、インダクタには以下が求められます。

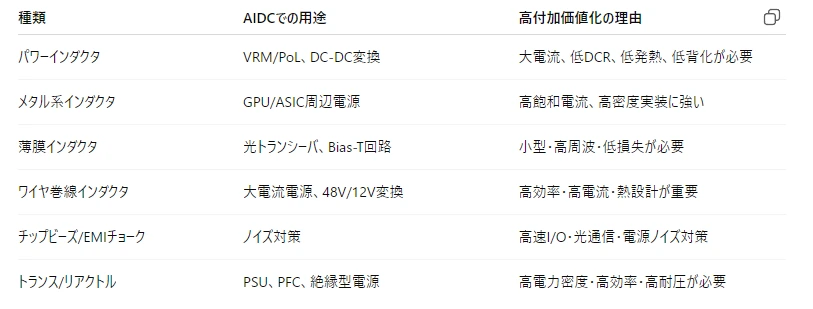

#AIDC向けインダクタに必要な性能
・低DCR
・高飽和電流
・低発熱
・低背
・高周波対応
・高放熱
・低ノイズつまりAIサーバーでは、普通の安価なコイルではなく、高電流・低損失・高密度実装に耐える高付加価値インダクタが重要になります。
#TDKはサーバー電源回路について、低電圧・大電流用途の高速負荷変動に対応するため、TLVR、Trans-Inductor Voltage Regulatorがサーバー電源回路で重要になっていると説明しています。これは、インダクタが単なる受動部品ではなく、過渡応答性能そのものを左右する部品になっていることを示します。(Passive Components Blog)
##

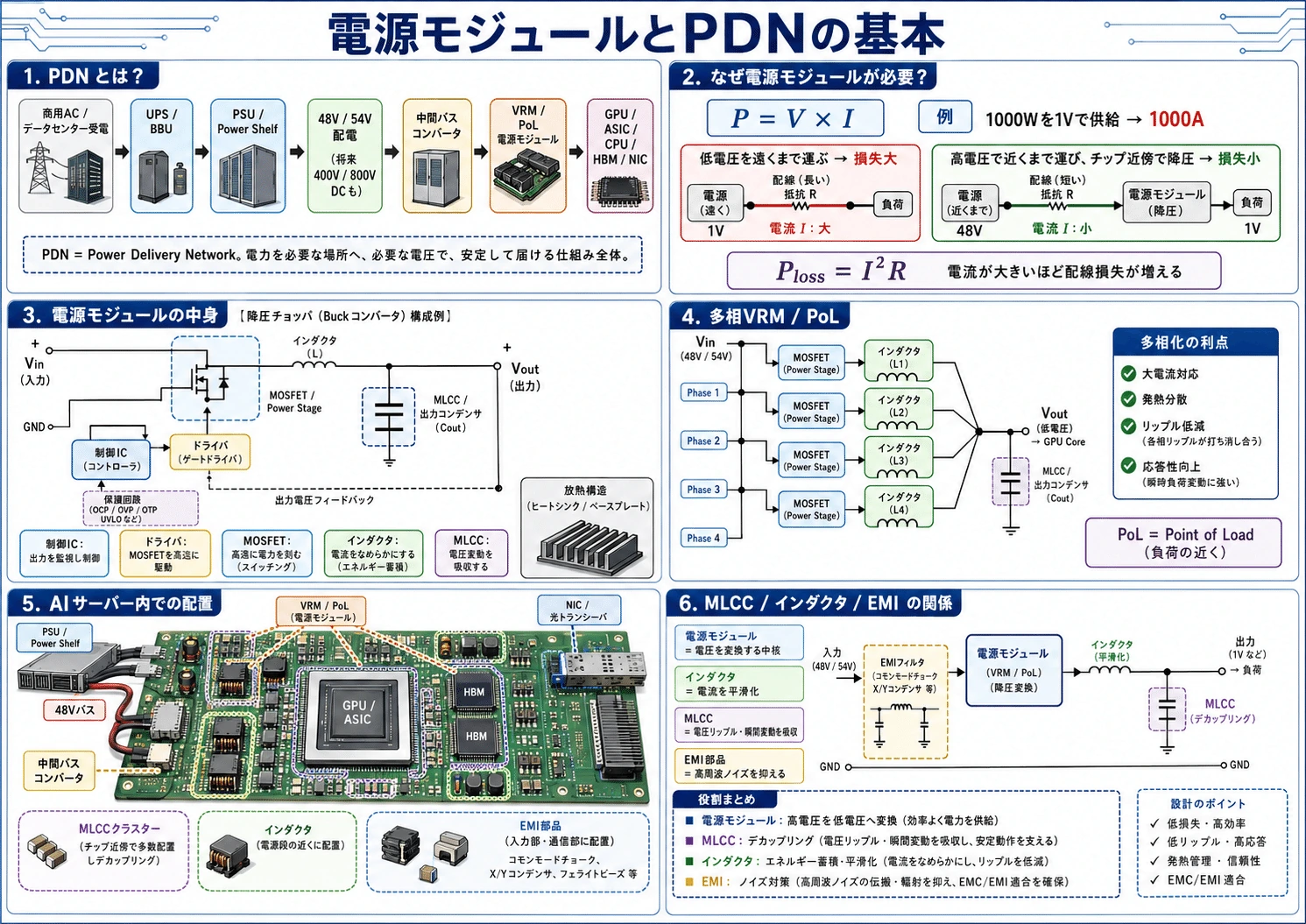

\7. 電源モジュールとは何か
#電源モジュールは、電圧変換回路を小型パッケージ化した部品です。 AIサーバーでは、48V/54Vや将来の400V/800Vから、GPU/ASIC用の1V未満へ効率よく落とす必要があります。
#電源モジュールの中身
・制御IC
・MOSFET / GaN / SiC
・ドライバ
・インダクタ
・MLCC
・保護回路
・放熱構造電源モジュール内部
┌─────────────────────────┐
│ 制御IC │
│ ├ 出力電圧を監視 │
│ └ MOSFETのON/OFFを制御 │
│ │
│ ドライバ │
│ └ MOSFETを高速駆動 │
│ │
│ Power MOSFET / GaN / SiC │
│ └ 電力を高速スイッチング │
│ │
│ インダクタ │
│ └ 電流を平滑化 │
│ │
│ MLCC / コンデンサ │
│ └ 電圧リップルを低減 │
│ │
│ 電流検出 / 保護回路 │
│ └ 過電流・過熱保護 │
│ │
│ 放熱構造 │
│ └ 熱を逃がす │
└─────────────────────────┘電源モジュールの役割は、単に電圧を変えるだけではありません。
#電源モジュールの役割
1. 高電圧を低電圧へ変換する
2. 大電流を安定供給する
3. 変換損失を減らす
4. 発熱を抑える
5. 電源ノイズを抑える
6. 基板面積を削減する
7. GPU負荷変動に高速応答するAIDCでは、電源モジュールは次のような場所に入ります。
#AIDC内の電源モジュールの場所
PSU / パワーシェルフ
↓
48V / 54V配電
↓
中間バスコンバータ
↓
VRM / PoL
↓
GPU / ASIC / HBMPoLはPoint of Load、つまり負荷の直近です。GPUの近くで低電圧化するほど、配線損失と電圧揺れを抑えられます。
#村田は、AIサーバーの電源システム進化に伴い、複数のDC-DCコンバータが必要になり、新しいDC-DC電源モジュール需要が生まれると説明しています。(Murata Manufacturing Co., Ltd.)

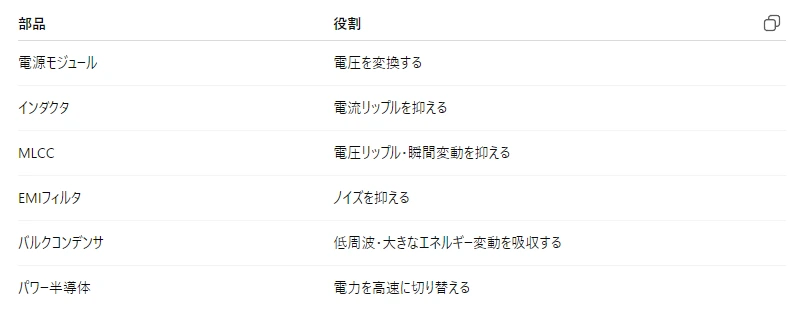

#電源モジュールとMLCC/インダクタ/EMIの関係
#
電源モジュール周辺
入力側
├ EMIフィルタ
├ 入力コンデンサ
└ 保護回路
変換部
├ MOSFET / GaN / SiC
├ インダクタ
└ 制御IC
出力側
├ MLCC
├ バルクコンデンサ
└ EMI/ノイズ対策
負荷側
└ GPU / ASIC / HBM
#
\8. 電源モジュールの主要プレーヤー
#AIDC向け電源モジュールでは、プレーヤーを4系統に分けると見やすいです。
#\1. 高密度電源モジュール企業
#Vicor 48V高密度電源モジュールで有名です。GPU/ASIC近傍の高密度電力供給に強く、AIDC電源モジュールの純度が高い企業です。
#Monolithic Power Systems / MPS 電源IC、パワーステージ、モジュール、デジタル制御に強い企業です。AI GPU向け電源IC・モジュールで存在感があります。
#\2. パワー半導体企業
#Infineon、Texas Instruments、STMicroelectronics、onsemi これらは完成電源モジュールというより、MOSFET、GaN、SiC、ドライバ、電源制御IC、絶縁など、電源モジュールの中核半導体を提供します。800V DC化や高効率PSUで重要です。
#\3. 電源システム企業
#Delta Electronics、Lite-On、AcBel、Flex、Bel Fuse PSU、パワーシェルフ、ラック電源、OCP電源、冷却統合などに強い企業群です。AIDCがラック単位で設計されるほど、これらの企業の重要性が増します。
#\4. 受動部品・材料企業
#村田製作所、TDK、太陽誘電 MLCC、インダクタ、EMIフィルタ、トランス、コンデンサなど、電源モジュールを成立させる部品を提供します。村田は電源モジュールそのものにも踏み込んでいます。
##
\9. Morgan Stanley推定表から見る伸びしろ
#Morgan Stanley推定表では、VR200 NVL72の総BOMはGB300比で**+95%**です。ほぼ2倍です。しかし内訳を見ると、伸び方は均一ではありません。
#特に伸びが大きい項目
Memory +435%
PCB +233%
MLCC +182%
NVLink chip +122%
Networking +121%
GPU +57%
Power supply +32%
Cooling +12%この表から考えると、AIDCの伸びは以下のように整理できます。
#GPU/HBMは金額の主役
#GPUとメモリがBOMの大半を占めます。VR200ではメモリが約25.7%まで上がっており、HBMや高速メモリがAIラックのコスト構造を大きく変えていることがわかります。
#PCB/ABF/MLCCは「高密度実装」の受益
#PCBは+233%、MLCCは+182%です。これは、GPUとメモリが増えただけではなく、基板上の電源レール、信号配線、デカップリング、電源品質要求が一段上がることを示しています。
#電源はBOM比率では小さいが、絶対額は増える
#Power supplyはGB300の57,600ドルからVR200の76,000ドルへ、+32%です。BOM比率では約1%ですが、120kW級ラックからさらに高密度化するほど、電源変換効率、熱、冗長性、800V化が重要になります。
#MLCCは金額が小さいが、成長率が高い
#MLCCは4,320ドルと小さいですが、+182%です。 これは、AIラックが高密度化するほど「小さな受動部品の量と性能要求」が急増することを示す典型例です。
##
\10. なぜMLCC・コイル・電源モジュールは高付加価値化するのか
#理由は単純です。AIラックでは、電力密度が上がるからです。
#GPU性能上昇
↓
消費電力上昇
↓
電流変動の急峻化
↓
電源ノイズ増加
↓
電源変換段数増加
↓
MLCC・インダクタ・電源モジュールの高付加価値化MLCCは、低ESL、高容量、高信頼性、小型化が必要になります。 インダクタは、低DCR、高飽和電流、低背、低発熱が必要になります。 電源モジュールは、高効率、高電力密度、高速応答、低ノイズが必要になります。
#つまり、AIDCでは「安い標準部品がたくさん売れる」というより、高性能部品へミックスが移ることが重要です。
##

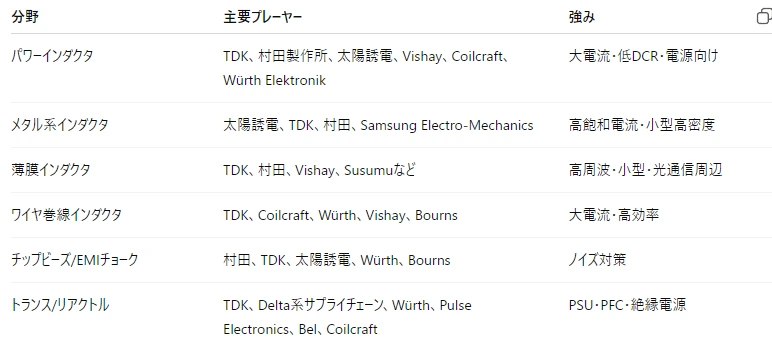

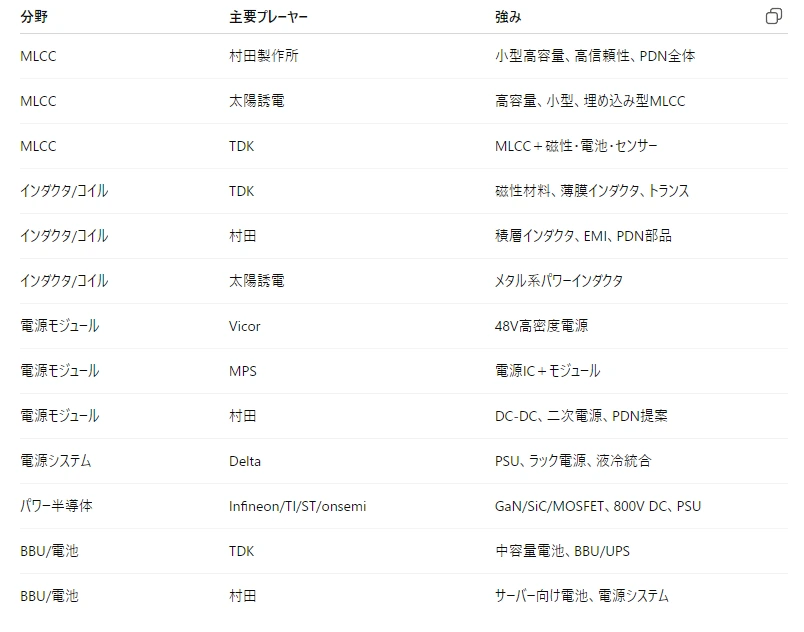

\11. 各分野の主要プレーヤーまとめ
#
#
\12. 最終考察：AIDCの本当の伸びしろは「GPU以外」にも広がる
#添付表を見ると、GPUとメモリが圧倒的です。 しかし、VR200でMLCCが+182%、PCBが+233%、Power supplyが+32%になっていることは、AIラックの進化が電力供給・基板・実装・受動部品の限界にぶつかっていることを示しています。
#AIDCの成長は、単にGPUを買う話ではありません。
#AIDCの成長
=
GPU/HBM
+
NVLink/ネットワーク
+
PCB/ABF
+
MLCC
+
インダクタ/EMI
+
電源モジュール
+
冷却
+
BBU/UPSこの中で、村田製作所、太陽誘電、TDKは、GPUそのものは作りません。しかし、GPUラックを安定動作させるための電源品質、ノイズ対策、デカップリング、磁性部品を担います。
#村田は、MLCCからPDN、電源モジュールへ広げる総合プレイヤー。 太陽誘電は、AIサーバー向け高容量・小型MLCCに純度高く乗るプレイヤー。 TDKは、MLCC、インダクタ、薄膜部品、電池、HDDヘッドまで含めた広域プレイヤーです。
#結論として、AIラックのBOMで見ると、MLCCや電源部品は小さく見えます。 しかし技術的には、これらがなければGPUラックは安定して動きません。
#AIDC時代の本質は、 GPUの性能競争が、電源・基板・受動部品・冷却の性能競争へ波及している ということです。 その波及先の中で、MLCC、インダクタ、電源モジュールは、今後も高付加価値化しながら伸びる可能性が高い分野だと考えられます。
##
以下を、先ほどの記事の**「追記：EMIフィルタの原理」**として入れると自然です。
##

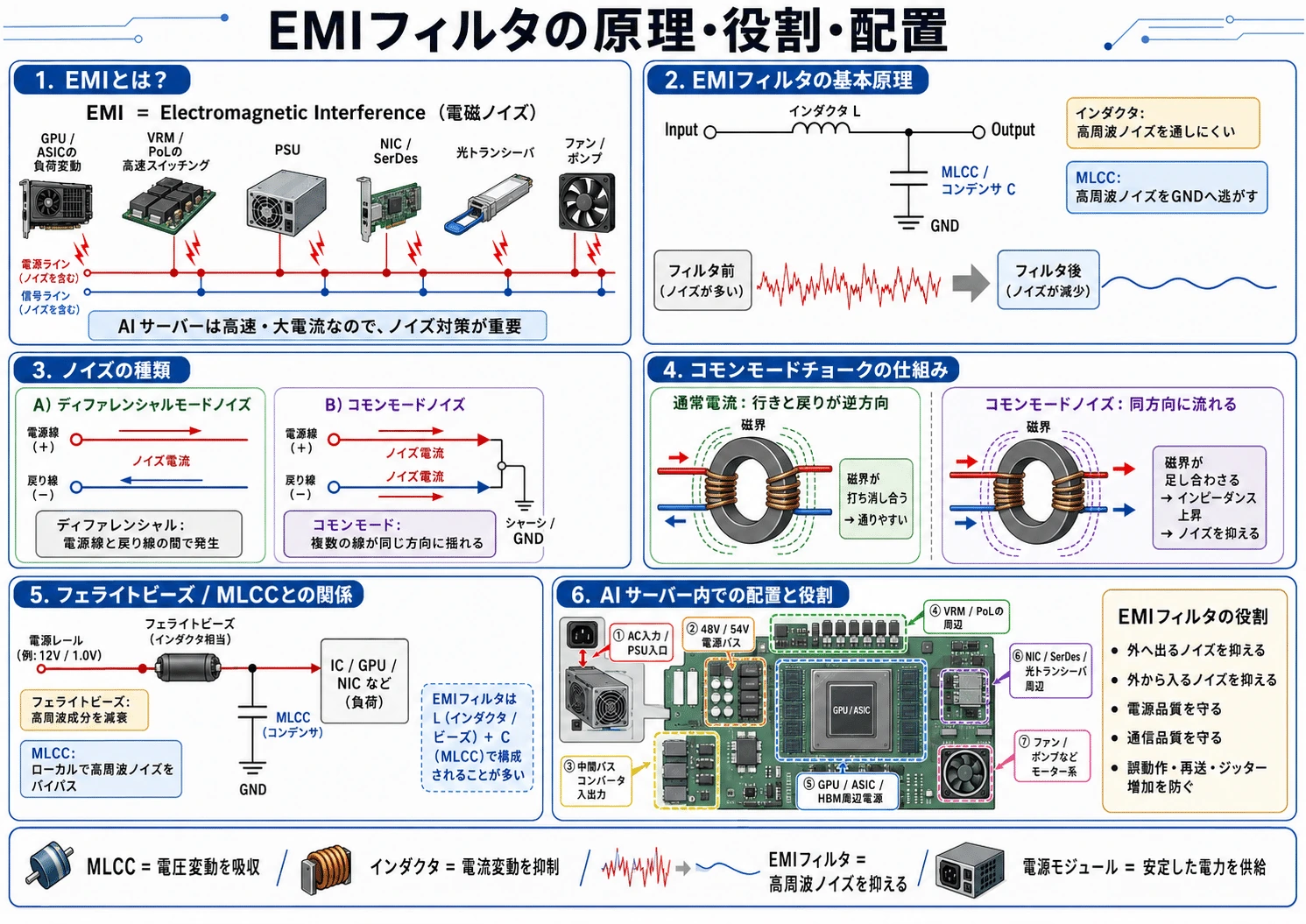

追記：EMIフィルタとは何か
#AIデータセンターでは「電気的なノイズ防波堤」になる
#MLCC、インダクタ、電源モジュールと並んで重要になるのが、EMIフィルタです。 EMIとは Electromagnetic Interference、つまり電磁妨害・電磁ノイズのことです。
#AIサーバーでは、GPU、ASIC、HBM、VRM、PoL電源、NIC、光トランシーバ、PSUなどが高速に動作します。これらはすべて、電流や電圧を高速に切り替えるため、電源ラインや信号ラインにノイズを発生させます。
#AIサーバー内のノイズ源
GPU / ASICの急峻な負荷変動
VRM / PoLの高速スイッチング
PSUのAC-DC変換
HBMアクセス
SerDes / NICの高速通信
光トランシーバ周辺の電源リップル
ファン・ポンプ・液冷制御系このノイズがそのまま広がると、電源品質が悪化し、信号品質も落ちます。結果として、通信エラー、ジッター増加、再送、演算不安定、最悪の場合はシステム停止につながります。
#EMIフィルタは、このノイズを通さない・逃がす・吸収するための部品です。
##
\1. EMIフィルタの基本原理
#EMIフィルタは、基本的には LとCの組み合わせです。
#基本的なローパスフィルタ
入力 ── L ── 出力
│
C
│
GNDここで、
#L = インダクタ成分
C = コンデンサ成分です。
#インダクタは、急激な電流変化を嫌います。 コンデンサは、高周波ノイズをGND側へ逃がします。
#つまり、
#低周波・直流成分
→ 通す
高周波ノイズ
→ 通しにくい / GNDへ逃がすという動作をします。
#AIサーバーの電源ラインでは、本来ほしいのは安定したDC電圧です。しかし、VRMやPoLが高速スイッチングすると、高周波のリップルやスパイクが乗ります。
#ノイズが乗った電源
────────~~~~~─────||||─────~~~~~────
EMIフィルタ通過後
────────────────────────────つまりEMIフィルタは、電源や信号の中に混ざった不要な高周波成分を取り除く電気的な濾過器です。
##
\2. コモンモードノイズとディファレンシャルモードノイズ
#EMIフィルタを理解するうえで重要なのが、ノイズの種類です。 大きく分けると、ディファレンシャルモードノイズとコモンモードノイズがあります。
#ディファレンシャルモードノイズ
#これは、電源線と戻り線の間に発生するノイズです。
#ディファレンシャルモードノイズ
+線 ──→ ノイズ電流
-線 ←── 戻りノイズ電流電流が行きと戻りで逆向きに流れるため、通常の電源リップルやスイッチングノイズに近いものです。 これには、インダクタ、MLCC、LCフィルタなどが効きます。
#コモンモードノイズ
#これは、複数の線が同じ方向に同時に揺れるノイズです。
#コモンモードノイズ
+線 ──→ ノイズ電流
-線 ──→ ノイズ電流
↓
シャーシ / GND / 空間へ逃げるコモンモードノイズは、ケーブルや基板をアンテナのようにして外へ放射されやすいです。 これには、コモンモードチョークが使われます。
##
\3. コモンモードチョークの仕組み
#コモンモードチョークは、2本以上の線を同じ磁性体コアに巻いた部品です。
#コモンモードチョークのイメージ
+線 ── 巻線 ──
|| 磁性体コア
-線 ── 巻線 ──通常の信号や電源電流は、行きと戻りが逆方向に流れます。そのため、磁界が打ち消し合い、通りやすくなります。
#通常電流
+線 →→→
-線 ←←←
磁界が打ち消し合う
→ 通りやすい一方、コモンモードノイズは、両方の線を同じ方向に流れます。
#コモンモードノイズ
+線 →→→
-線 →→→
磁界が足し合わさる
→ インピーダンスが高くなる
→ ノイズを通しにくいつまりコモンモードチョークは、必要な信号や電源は通し、同相で流れるノイズだけを妨げる部品です。
##
\4. フェライトビーズの仕組み
#EMI対策でよく使われる部品に、フェライトビーズがあります。
#フェライトビーズは見た目は小さなチップ部品ですが、高周波ノイズに対して抵抗のように振る舞い、ノイズエネルギーを熱に変えて減衰させます。
#フェライトビーズ
電源ライン ── [ Ferrite Bead ] ── IC低周波や直流は比較的通します。 しかし高周波ノイズに対してはインピーダンスが大きくなります。
#直流・低周波
→ 通す
高周波ノイズ
→ 減衰させるAIサーバーでは、GPU周辺、NIC、光トランシーバ、制御IC、センサー、クロック回路など、ノイズに敏感な部分の電源分離に使われます。
##
\5. MLCCとEMIフィルタの関係
#EMIフィルタは、MLCCと非常に関係が深いです。 なぜなら、EMIフィルタの中にはコンデンサ成分が必要だからです。
#LCフィルタ
入力 ── L ── 出力
│
MLCC
│
GNDMLCCは高周波ノイズをGNDへ逃がす役割を持ちます。 インダクタやフェライトビーズは、高周波ノイズが先へ進むのを妨げます。
#つまり、
#インダクタ / ビーズ
→ ノイズの通り道を狭める
MLCC
→ ノイズをGNDへ逃がすという役割分担です。
#村田製作所やTDKがMLCCだけでなくEMIフィルタも作れるのは、この技術的な近さが理由です。 MLCCで培ったセラミック材料、内部電極、積層、焼成、高周波測定の技術は、LCフィルタやEMIフィルタにも応用できます。
##
\6. AIデータセンターでEMIフィルタが重要になる場所
#AIデータセンターでは、EMIフィルタは以下のような場所で使われます。
#AIサーバー内のEMIフィルタ配置
AC入力 / PSU
└ 外部へ出るノイズ、外部から入るノイズを抑える
48V / 54V配電
└ 電源バス上のスイッチングノイズを抑える
中間バスコンバータ
└ DC-DC変換時のリップル・スパイクを低減
VRM / PoL
└ GPU直近の高速スイッチングノイズを抑える
GPU / ASIC / HBM周辺
└ 電源レール間の干渉を抑える
NIC / SerDes / 光トランシーバ
└ 高速信号のジッターやビットエラーを抑える
ファン / ポンプ / 液冷制御
└ モーター系ノイズを抑えるAIラックでは、電源密度が上がるほど、スイッチング電源の数も増えます。 その結果、EMI対策も重要になります。
##
\7. EMIフィルタが弱いと何が起きるか
#EMI対策が不十分だと、AIサーバーでは次のような問題が起こります。
#EMI対策不足
↓
電源ラインに高周波ノイズ
↓
GPU / HBM / NICの電源品質悪化
↓
クロックジッター増加
↓
SerDes / 光通信の信号品質低下
↓
ビットエラー、再送、性能低下
↓
システム信頼性低下特にAIDCでは、GPU同士の通信やラック間通信が性能を大きく左右します。 そのため、電源ノイズが通信品質に影響することは大きな問題です。
#電源ノイズ
↓
クロック・PLL・SerDesに影響
↓
ジッター増加
↓
信号アイパターン悪化
↓
BER悪化つまりEMIフィルタは、単なるノイズ対策部品ではありません。 AIサーバー全体の通信品質・安定性・可用性を守る部品です。
##
\8. EMIフィルタとAIDCの高付加価値化
#AIデータセンターでは、EMIフィルタも高付加価値化しやすくなります。
#理由は以下です。
#AIDCでEMIフィルタが高付加価値化する理由
1. スイッチング周波数が高くなる
2. 電流が大きくなる
3. 電源レールが増える
4. GPU/HBM/NICが高密度化する
5. 光トランシーバが増える
6. ラック内のノイズ源が増える
7. 低損失・小型・高信頼性が必要になる特に光トランシーバやNIC周辺では、ノイズが通信品質に直結します。 このため、単なる汎用フィルタではなく、高周波特性、低損失、小型、熱安定性に優れたEMI部品が必要になります。
##
#
追記：コイル、インダクタ需要
#AIDC内のコイル需要
1. PSU / 電源シェルフ
└ PFCリアクトル、トランス、EMIチョーク
2. 48V / 54V → 12V / 低電圧変換
└ 中間バスコンバータ用インダクタ
3. GPU / ASIC直近のVRM / PoL
└ 低電圧・大電流パワーインダクタ
4. 光トランシーバ / NIC周辺
└ 薄膜インダクタ、チップビーズ、EMI部品\1. なぜAIDCでインダクタ需要が増えるのか
#AIサーバーは、GPU/ASIC/HBMが巨大な電力を食います。しかしチップ自体は1V前後、場合によっては1V未満の低電圧で動きます。
#そのため、ラック側では48V/54V、将来は400V/800V級で電力を運び、GPUの直前で一気に低電圧・大電流へ変換します。
#高電圧で運ぶ
400V / 800V
↓
48V / 54V
↓
12V
↓
1V未満
↓
GPU / ASIC / HBMこのDC-DC変換の各段階で、インダクタが必要になります。 インダクタは、スイッチング電源の中で電流をなめらかにする部品です。
#降圧コンバータの基本
入力電圧
↓
[ MOSFET / 電源IC ] ─ [ インダクタ ] ─ 出力
│
[ MLCC ]
│
GNDMLCCが「電圧の揺れを吸収する部品」なら、インダクタは電流の揺れを整える部品です。 AIチップは負荷変動が非常に急なので、MLCCだけでなく、インダクタ側にも大電流対応・低損失・高速応答が求められます。
#TDKはAIデータセンター関連の電源構成を、AC入力から400/800V、48V、12V、1V未満、さらにGPUパッケージ周辺まで分解し、その中で高電圧/低電圧・大電流部品として、コンデンサ、インダクタ、トランス、EMC部品を拡販すると説明しています。特にGPU+VR、アクセラレータ、GPUパッケージ周辺に「Power-use inductor」や「Thin-film & Wire-wound Inductors」を配置しています。
#\2. 数字で見ると、インダクタ需要はすでに増えている
#主要3社の開示を見ると、インダクタ/コイル系はすでに増収しています。
#村田製作所は、FY2025の**インダクタ・EMIフィルタ売上が2,233億円、前年比+11.0%でした。内訳コメントでは、インダクタはスマホ・モビリティ向け、EMI抑制フィルタはサーバー・モビリティ向けで増加しています。FY2026予想では同カテゴリを2,313億円、+3.6%**とし、EMI抑制フィルタはデータセンターとモビリティ向けで増える見込みです。(Murata Manufacturing Co., Ltd.)
#TDKは、FY2026/3期のInductive Devices売上が2,162億円で、前年の2,043億円から約+5.8%増えています。さらにFY2027/3期予想では、受動部品全体を+5〜+8%と見込み、その要因として自動車向けインダクティブデバイスとAIサーバー用途製品の増加を明記しています。
#太陽誘電は、FY2026/3期のインダクタ売上が643億円、前年比+4.5%でした。説明では、メモリモジュール向けが強く、ゲーム機、ITインフラ/産業機器向けも増加したとしています。
#つまり数字上は、MLCCほど爆発的ではないが、インダクタ/コイル系も明確に増えていると言えます。
#\3. ただし、AIDCで伸びるのは「普通のコイル」ではない
#ここが重要です。 AIDCで高付加価値が付きやすいのは、安価な汎用コイルではなく、次のようなものです。
#
AIDCでは、GPUの演算性能が上がるほど電力密度が上がり、電源のスイッチング周波数や電流密度、熱条件が厳しくなります。すると、コイルに求められる性能も上がります。
#高付加価値コイルに求められる性能
低DCR
↓
導通損失を減らす
高飽和電流
↓
大電流でも磁気飽和しにくい
低背・小型
↓
GPU基板や電源モジュールに載せやすい
高放熱
↓
高密度ラックの熱問題を緩和
高周波特性
↓
高速スイッチング・光通信周辺で使いやすい
低ノイズ
↓
SerDes / HBM / NICの信号品質を守るTDKが2025年8月に量産開始したAIデータセンター光トランシーバ向け薄膜インダクタは、この高付加価値化の具体例です。1.2×0.6×0.95mmの1206サイズで10µHを実現し、10MHz〜200MHzの広い周波数で高インピーダンス特性を持ち、DC抵抗を約70%低減、定格電流を1.7倍に高めたと発表されています。これは「単なるコイル」ではなく、光トランシーバ内部で信号と電源を分離するための高周波・低損失部品です。(TDK Electronics AG)
#\4. 実際のAIDCではどこに使われるか
#AIDCの電源系を実装レベルで見ると、コイルはかなり広範囲に入ります。
#AIDC電源アーキテクチャとコイル
商用AC
↓
PSU
├ PFCリアクトル
├ 絶縁トランス
├ EMIチョーク
└ 高耐圧コンデンサ
48V / 54V バス
↓
中間バスコンバータ
├ パワーインダクタ
├ トランス
└ EMIフィルタ
12V / 5V / 3.3V
↓
VRM / PoL
├ 低DCRパワーインダクタ
├ TLVR用インダクタ
├ MLCC
└ パワーステージ
0.8V前後
↓
GPU / ASIC / HBM
├ 超低電圧・大電流
├ 多相VRM
└ チップ直近デカップリング
NIC / 光トランシーバ
├ 薄膜インダクタ
├ チップビーズ
├ コモンモードチョーク
└ EMIフィルタ特にGPU/ASIC直近のVRMでは、多相電源になります。 たとえば1つのGPU電源レールに対して、数十フェーズで電流を分担するような設計です。各フェーズにインダクタが必要になります。
#多相VRMのイメージ
Phase 1 ─ [L] ┐
Phase 2 ─ [L] ┤
Phase 3 ─ [L] ┤
Phase 4 ─ [L] ┤── GPU Core
... │
Phase N ─ [L] ┘この場合、GPUの消費電力が増え、フェーズ数が増え、電流密度が上がるほど、インダクタの数・性能要求が上がります。
#\5. TLVRでコイルの役割がさらに高度化する
#AIサーバーでは、GPU/CPUの負荷変動が激しいため、従来のVRMだけでは応答が足りなくなります。そこで使われるのがTLVR、Trans-Inductor Voltage Regulatorです。
#TDKは、低電圧・大電流用途の高速負荷変動に対応するため、TLVRがサーバー電源回路で主流になってきていると説明しています。(TDK)
#TLVRを簡単に言うと、各フェーズのインダクタに「結合巻線」を持たせ、フェーズ間のエネルギー移動を使って過渡応答を速める方式です。
#普通の多相VRM
Phase 1 ─ [L] ┐
Phase 2 ─ [L] ┤
Phase 3 ─ [L] ┤── GPU
Phase 4 ─ [L] ┘
TLVRのイメージ
Phase 1 ─ [L] ┐
║ │
Phase 2 ─ [L] ┤
║ ├── GPU
Phase 3 ─ [L] ┤
║ │
Phase 4 ─ [L] ┘
各インダクタが補助巻線で結合し、
急な負荷変動への応答を改善この構造では、インダクタは単なる「電流をなめらかにするコイル」ではなく、電源制御の動特性そのものを決める部品になります。ここは高付加価値化しやすいです。
#\6. 数字から見えること
#村田製作所
#村田はFY2025にインダクタ・EMIフィルタ売上+11.0%。このうち、サーバーで明記されているのは主にEMI抑制フィルタです。FY2026予想でも同カテゴリは+3.6%で、データセンター・モビリティ向けEMI抑制フィルタ増加を見込んでいます。(Murata Manufacturing Co., Ltd.)
#見方としては、村田の場合はAIDCの直接的な主役はMLCCと電源モジュールで、インダクタ/EMIはそれを補完する形です。とはいえ、サーバー向けEMIフィルタ増加は明確に出ています。
#太陽誘電
#太陽誘電はFY2026/3期にインダクタ売上+4.5%。用途としては、メモリモジュール、ゲーム機、ITインフラ/産業機器が増えています。AIDCに完全直結する表現ではありませんが、メモリモジュールやITインフラはAIサーバー/ネットワーク機器と近い領域です。
#また、太陽誘電は「AIサーバーと自動車向けの高付加価値製品」へ寄せており、ITインフラ/産業機器と自動車の売上構成比が**56%**まで上がったと説明しています。これは、汎用品から高付加価値領域へミックスを変えているサインです。
#TDK
#TDKはかなりAIDCとの接続が明確です。FY2026/3期のInductive Devices売上は2,162億円、前年比+5.8%。さらにFY2027/3期予想では、受動部品全体が+5〜+8%で、その要因としてAIサーバー用途製品の増加を明記しています。
#加えてTDKは、AIデータセンター関連の受動部品売上をFY3/31に向けて10倍成長させる目標を掲げています。これはコンデンサ、インダクタ、トランス、EMCなどを含むAIDC向け受動部品全体の話ですが、コイル系がその中心部品の1つであることは資料上かなり明確です。
#TDKの市場前提では、AIサーバー台数はFY3/26の220万台からFY3/27に260万台、+21%へ増加するとされています。台数増に加えて、1台あたり電力密度も上がるため、電源系受動部品は数量と単価の両方で押し上げられやすいです。
#7.高付加価値化するコイル
#高付加価値化しやすいのは、以下です。
#高付加価値化しやすいコイル
・GPU/ASIC向け低電圧大電流パワーインダクタ
・TLVR対応インダクタ
・メタル系パワーインダクタ
・低DCR / 高飽和電流 / 低背品
・光トランシーバ向け薄膜インダクタ
・高周波ノイズ対策チップビーズ
・PSU向け高効率リアクトル / トランス逆に、汎用スマホ・家電向けの標準チップインダクタは、価格競争が残りやすいです。 つまり「コイル市場全体が一律に高級化する」というより、AIDC・EV・産業電源向けの一部が高級化すると見るべきです。

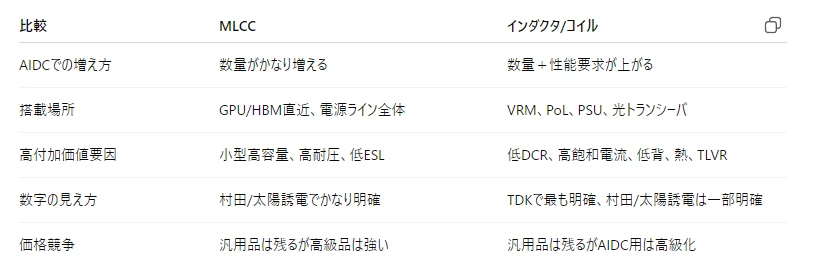

#\8. MLCCと比べるとどうか
#MLCCのAIDC需要は、非常にわかりやすいです。GPU/ASIC/HBM周辺に大量に載り、村田や太陽誘電の資料でもコンデンサ需要が直接的に強い。
#一方、インダクタはやや違います。
#
なので、投資・事業分析としては、 MLCCは点数増の恩恵が強い。 インダクタは電力密度上昇による仕様高度化の恩恵が強い。 と整理できます。
#\9. まとめ
#インダクタ/コイル需要は、AIDCで増えています。数字としては、村田のインダクタ・EMIフィルタが**+11.0%、TDKのInductive Devicesが+5.8%、太陽誘電のインダクタが+4.5%**と、直近決算ですでに増収が見えます。
#ただし、AIDCにおけるコイルの本質は「大量に安いコイルが増える」ではありません。 本質は、GPU/ASICの低電圧・大電流化、48V/54V配電、電源モジュール化、光トランシーバ増加によって、低DCR・高飽和電流・低背・高周波対応の高性能コイルが必要になることです。
#したがって、コイルは高付加価値化します。 特に、TDKのAIデータセンター向け受動部品10倍成長目標、光トランシーバ向け薄膜インダクタの量産開始、村田のデータセンター向けEMIフィルタ増加見通しは、その方向性を示す数字と事例です。
#インダクタ/コイル系売上の直近成長率
#村田はインダクタ・EMIフィルタ、TDKはInductive Devices、太陽誘電はInductorsの前年比。各社の2026年3月期実績ベース。
#追記:高付加価値なインダクタ/コイル
#\1. まずインダクタ/コイルの基本
#インダクタは、電流の変化を抑える部品です。 コンデンサが「電圧の変化」を吸収するなら、インダクタは「電流の変化」をなめらかにします。
#MLCC / コンデンサ
→ 電圧変動を吸収する
インダクタ / コイル
→ 電流変動を抑えるスイッチング電源では、MOSFETが高速にON/OFFして電力を刻みます。そのままだと電流がギザギザになるため、インダクタで平滑化します。
#降圧DC-DCコンバータ
Vin ── MOSFET ── インダクタ ── Vout
│
MLCC
│
GNDAIサーバーでは、GPU/ASICが低電圧・大電流で動きます。たとえば1V前後で数百A〜千A級の電流を供給する必要があります。すると、電源回路に入るインダクタには、大電流に耐える、発熱しにくい、磁気飽和しにくい、小型で高効率という条件が求められます。
##
\2. パワーインダクタ
#VRM/PoL、DC-DC変換の主役
#パワーインダクタは、電源回路で使う大電流向けインダクタです。AIDCでは、VRM、PoL、DC-DCコンバータに使われます。
#48V / 54V
↓
中間バスコンバータ
↓
12V / 5V / 3.3V
↓
VRM / PoL
↓
0.8V / 0.7V / 0.5V
↓
GPU / ASIC / HBMPoLはPoint of Load、つまり負荷の近くという意味です。GPUやASICの近くで電圧を下げ、大電流を供給します。
#パワーインダクタの役割は、スイッチング電源で発生する電流リップルを抑えることです。
#MOSFETが高速スイッチング
↓
電流がギザギザになる
↓
パワーインダクタが電流を平滑化
↓
MLCCが電圧リップルを吸収
↓
GPUに安定電力を供給高付加価値化の理由は、AIDCでは電流が非常に大きくなるからです。 インダクタには直流抵抗、DCRがあります。電流が大きいほど、DCRによる損失が増えます。
#P_loss = I²Rつまり、電流が2倍になると損失は4倍になります。だからAIDC向けパワーインダクタでは、低DCR、低発熱、高飽和電流、低背化が非常に重要になります。
##
\3. メタル系インダクタ
#GPU/ASIC周辺電源に向く高密度インダクタ
#メタル系インダクタは、磁性体に金属磁性粉末などを使ったインダクタです。フェライト系よりも、大電流時に磁気飽和しにくい設計がしやすく、GPU/ASIC周辺のような高電流用途に向きます。
#メタル系インダクタの特徴
・高飽和電流に強い
・大電流でも特性が落ちにくい
・小型化しやすい
・高密度実装に向く
・VRM/PoL周辺に使いやすいGPUやASICの近くでは、基板面積が限られています。周囲にはHBM、MLCC、電源IC、MOSFET、インダクタ、通信ICが密集します。その中で、インダクタだけが大きいと電源回路全体の面積が増えてしまいます。
#GPU/ASIC周辺
[HBM] [MLCC] [VRM] [インダクタ]
[GPU / ASIC]
[MLCC] [電源IC] [通信IC]そこで、小型で大電流に耐え、発熱しにくいメタル系インダクタが重要になります。
#これはAIDCで高付加価値化しやすい分野です。理由は、単なる汎用インダクタではなく、GPUボードやAIアクセラレータの電源設計に合わせた高性能品が必要になるからです。
##
\4. 薄膜インダクタ
#光トランシーバやBias-T回路に使われる高周波部品
#薄膜インダクタは、薄膜プロセスで微細な導体パターンを形成したインダクタです。 巻線コイルのように線を巻くのではなく、半導体や薄膜部品に近い精密な加工で作られます。
#AIDCでは、主に以下のような場所で重要になります。
#薄膜インダクタの用途
・光トランシーバ
・Bias-T回路
・高速通信モジュール
・NIC周辺
・SerDes周辺
・高周波電源分離Bias-T回路とは、ざっくり言うと、高周波信号と直流電源を同じ線に重ねたり、分離したりする回路です。光トランシーバ内部では、レーザーやフォトダイオード、ドライバICなどに電源を供給しつつ、高速信号を扱います。
#Bias-Tの簡略イメージ
DC電源 ── インダクタ ─┐
├── 高速デバイス
高周波信号 ─ コンデンサ ┘インダクタは高周波を通しにくく、直流を通しやすい。 コンデンサは直流を通さず、高周波を通しやすい。 この性質を使って、DCと高周波信号を分けます。
#AIDCでは800G、1.6T、将来的にはさらに高速な光通信が重要になります。すると、光トランシーバ内部の電源ノイズや信号品質が非常に重要になります。
#薄膜インダクタの高付加価値化の理由は、
#・小型
・高周波特性が良い
・低損失
・高精度
・光トランシーバ内の狭い空間に入る
・高速信号品質に影響するからです。
#これはTDKなどが強みを出しやすい領域です。
##
\5. ワイヤ巻線インダクタ
#大電流電源、48V/12V変換で重要
#ワイヤ巻線インダクタは、導線を磁性コアに巻いた、比較的伝統的な構造のインダクタです。 ただし、AIDC向けでは単純な古い部品ではありません。大電流、高効率、熱設計が求められるため、高性能化しています。
#主な用途は、
#・48V / 54V → 12V変換
・中間バスコンバータ
・大電流DC-DC電源
・PSU内部
・高出力電源モジュールです。
#ワイヤ巻線インダクタは、巻線の太さ、巻き方、コア材料、放熱構造によって性能が大きく変わります。
#高性能ワイヤ巻線インダクタのポイント
・太い導線でDCRを下げる
・磁性コアで高飽和電流に対応
・巻線構造で損失を抑える
・放熱しやすい形にする
・高周波スイッチングでも損失を減らすAIDCでは48V/54V配電が重要になっています。高電圧でラックやボード内を運び、必要な場所で12Vや1V未満に変換します。
#48V / 54V
↓
ワイヤ巻線インダクタを含むDC-DC変換
↓
12V
↓
VRM / PoL
↓
GPUこの変換段では大電流・高効率が必要なので、ワイヤ巻線インダクタの品質が変換効率と発熱に効きます。 特にラック電力が120kW級、将来的にさらに大きくなると、1%の効率差が大きな熱と電力コストの差になります。
##
\6. チップビーズ / EMIチョーク
#ノイズ対策のためのインダクタ系部品
#チップビーズ、フェライトビーズ、EMIチョークは、ノイズを抑える部品です。
#AIサーバーでは、GPU、VRM、PoL、NIC、光トランシーバ、ファン、ポンプなどが大量のノイズ源になります。
#AIサーバー内のノイズ源
・GPU/ASICの急峻な負荷変動
・VRM/PoLの高速スイッチング
・PSU
・NIC/SerDes
・光トランシーバ
・ファン/ポンプチップビーズは、電源ラインや信号ラインに直列に入れて、高周波ノイズを減衰させます。
#電源ライン ── チップビーズ ── IC / GPU / NIC
│
MLCC
│
GND低周波や直流は通しますが、高周波ノイズに対してはインピーダンスが大きくなり、ノイズエネルギーを熱として減衰させます。
#EMIチョーク、特にコモンモードチョークは、コモンモードノイズ対策に使います。
#通常電流：
+線 →→→
-線 ←←←
磁界が打ち消し合う
→ 通りやすい
コモンモードノイズ：
+線 →→→
-線 →→→
磁界が足し合わさる
→ 通りにくいAIDCで高付加価値化する理由は、通信速度が上がり、ノイズ許容度が厳しくなるからです。
#電源ノイズ
↓
クロックジッター
↓
SerDes信号品質悪化
↓
ビットエラー / 再送
↓
GPUクラスタ性能低下つまりEMI部品は、単なるノイズ対策ではなく、AIラックの通信品質と安定稼働を守る部品です。
##
\7. トランス / リアクトル
#PSU、PFC、絶縁型電源で使われる大型・高耐圧部品
#トランスとリアクトルは、より上流の電源系で重要です。 特にPSU、PFC、絶縁型DC-DCコンバータで使われます。
#商用AC
↓
PFC回路
↓
AC-DC電源
↓
絶縁型DC-DC
↓
48V / 54V
↓
AIサーバー内電源PFCはPower Factor Correction、力率改善です。データセンターのような大電力設備では、電力を効率よく使い、系統への悪影響を減らす必要があります。PFC回路ではリアクトルが重要になります。
#トランスは、絶縁型電源で使われます。
#トランスの役割
・電圧変換
・絶縁
・安全性確保
・ノイズ分離
・高電力伝送AIDCではラック電力が非常に大きくなるため、PSUや電源シェルフも高効率・高電力密度化します。すると、トランスやリアクトルにも、
#・高耐圧
・高効率
・低損失
・高周波対応
・小型化
・高放熱
・絶縁信頼性が求められます。
#特に将来的に400V/800V DC配電が進むと、高電圧・高効率の電源設計がさらに重要になります。その場合、パワー半導体だけでなく、トランス、リアクトル、フィルムコンデンサ、EMI部品の価値も上がります。
##
\8. AIDC内での配置を一枚で見る
#データセンター受電
↓
UPS / BBU
↓
PSU / Power Shelf
├─ トランス
├─ PFCリアクトル
├─ EMIチョーク
└─ 高耐圧コンデンサ
↓
48V / 54Vバス
↓
中間バスコンバータ
├─ ワイヤ巻線インダクタ
├─ パワーインダクタ
└─ MLCC
↓
VRM / PoL
├─ パワーインダクタ
├─ メタル系インダクタ
├─ MLCC
└─ 電源IC / MOSFET
↓
GPU / ASIC / HBM
├─ MLCCクラスター
└─ 低ESLデカップリング
↓
NIC / 光トランシーバ
├─ 薄膜インダクタ
├─ チップビーズ
├─ EMIチョーク
└─ MLCCこれを見ると、インダクタ/コイル系部品はAIDCの中でかなり広範囲に使われることがわかります。 PSUからGPU直近、さらに光通信まで入ります。
##
\9. どれが特に高付加価値化しやすいか
#高付加価値化しやすい順に見ると、以下です。
#かなり高付加価値化しやすい
#・GPU/ASIC向けパワーインダクタ
・メタル系インダクタ
・TLVR対応インダクタ
・光トランシーバ向け薄膜インダクタ
・高性能EMIチョーク理由は、AIDC特有の高密度・高電流・高周波・低ノイズ要求に直結するからです。
#安定して伸びるが競争もある
#・ワイヤ巻線インダクタ
・チップビーズ
・一般EMI部品これらも伸びますが、汎用品領域では価格競争が残ります。ただしAIサーバーや光通信向けの高性能品は別です。
#電源設備側で伸びる
#・トランス
・PFCリアクトル
・高耐圧リアクトルこれはラックBOM内というより、PSU、電源シェルフ、施設電源側で伸びます。800V DCや高電力密度PSUが進むほど重要になります。
##
\10. 主要プレーヤー
#分野ごとに強い企業は少し違います。
#
日本勢では、TDK、村田、太陽誘電がかなり重要です。
#村田は、MLCC、インダクタ、EMIフィルタを含めたPDN全体で強い。 TDKは、磁性材料、インダクタ、トランス、薄膜部品、EMCで強い。 太陽誘電は、MLCCに加えてメタル系パワーインダクタで高付加価値領域に寄せています。
##
\11. まとめ
#この表の本質は、AIDCではコイル/インダクタが単一の部品ではなく、電源・通信・ノイズ対策の各階層で違う役割を持つということです。
#パワーインダクタ
→ VRM/PoLで大電流を平滑化する
メタル系インダクタ
→ GPU/ASIC周辺の高密度電源に向く
薄膜インダクタ
→ 光トランシーバや高周波回路で信号/電源を分離する
ワイヤ巻線インダクタ
→ 48V/12Vなど大電力変換に使う
チップビーズ/EMIチョーク
→ 電源ノイズ・通信ノイズを抑える
トランス/リアクトル
→ PSU、PFC、絶縁型電源で上流電源を支えるAIDCではGPUの性能向上に伴い、ラック電力、電流密度、通信速度、ノイズ環境がすべて厳しくなります。 その結果、インダクタ/コイルは単なる受動部品ではなく、電源効率、熱、信号品質、安定性を左右する基礎部品になります。
#つまり、MLCCが「電圧を支える部品」なら、インダクタ/コイルはAIラックの電流とノイズを整える部品群です。 今後AIDCが高密度化するほど、これらの高性能品はさらに重要になります。
#特定銘柄の推奨・勧誘・投資助言を目的とするものではありません。投資判断はご自身の責任でお願いいたします。
#サムネはPixAIsunflowerモデルとGPTImage2.0
#
